Bürstenloser DC-Servomotor & Treiber-Kit, 36V, 180W, 0,6 Nm, 3400 U/min, Ø57 mm für Inkjet-Drucker
Bürstenloser DC-Servomotor & Treiber-Kit, 36V, 180W, 0,6 Nm, 3400 U/min, Ø57 mm für Inkjet-Drucker

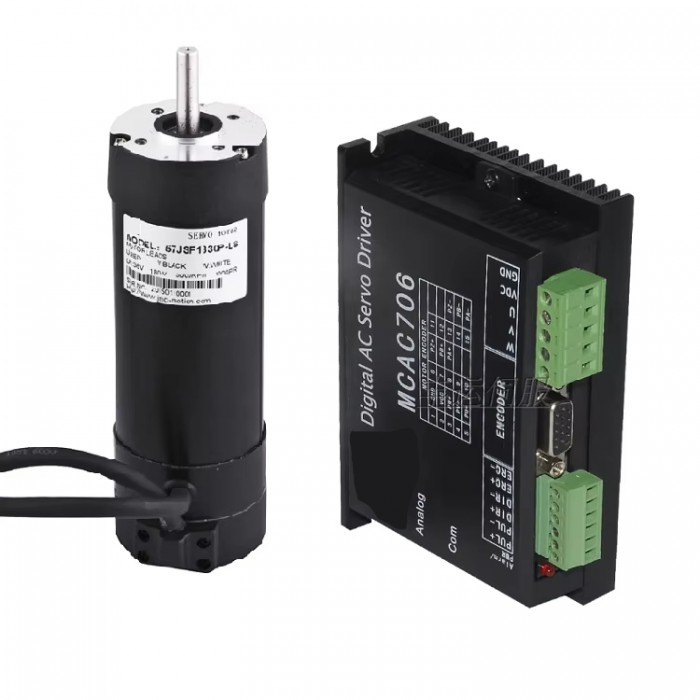

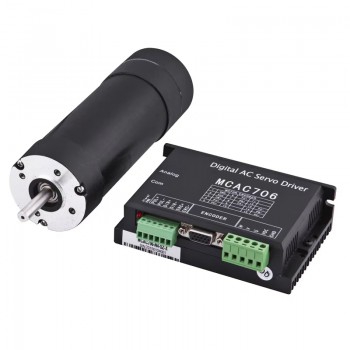

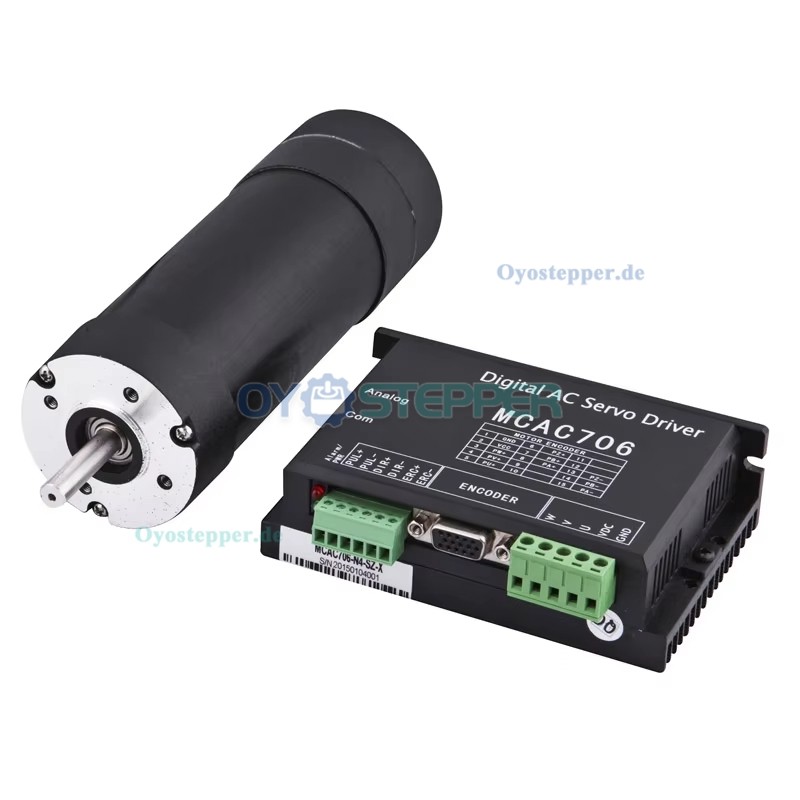

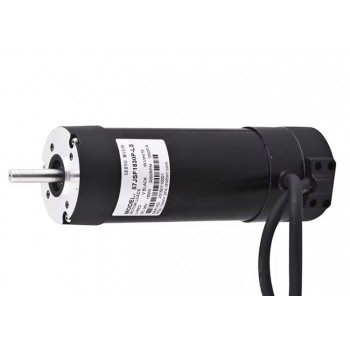

Dieses Set besteht aus einem dreiphasigen bürstenlosen DC-Servomotor mit einer Nennleistung von 180 W und einem Nenndrehmoment von 0,6 Nm bei 3400 U/min. Der Motor ist mit einem 1000-Strich-Inkrementalencoder ausgestattet und verfügt über eine kompakte Bauform mit einem Durchmesser von 57 mm. Die Versorgungsspannung beträgt 36 V bei einem Nennstrom von 8,8 A.
Der zugehörige Treiber arbeitet im Spannungsbereich von 20–70 VDC, unterstützt eine Ausgangsleistung von 200 W und bietet Schutzfunktionen wie Überstrom-, Überspannungs- und Temperaturüberwachung. Kommunikationsschnittstellen über RS232 sind integriert. Die Kombination eignet sich zur Umsetzung präziser Bewegungsabläufe in kompakten Antriebseinheiten, z. B. in Tintenstrahldrucksystemen.

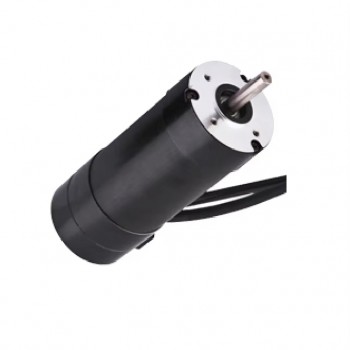

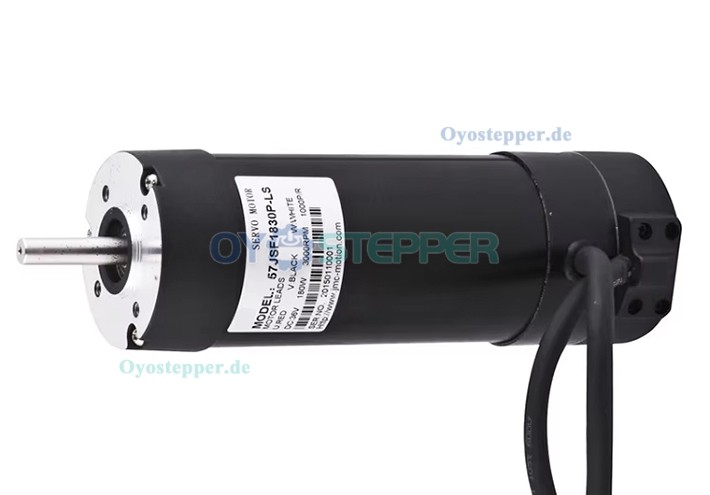

Servomotor-Spezifikationen
Artikelnummer: 57JSF1830P
Phase: 3-phasig
Versorgungsspannung: 36 V
Nennleistung: 180 W
Nenndrehmoment: 0,6 Nm (84,96 oz.in)
Spitzendrehmoment: 1,71 Nm
Nenndrehzahl: 3400 U/min
Leerlaufdrehzahl: 5300 U/min
Nennstrom: 8,8 A
Polzahl: 4
Encoder: 1000 Striche;

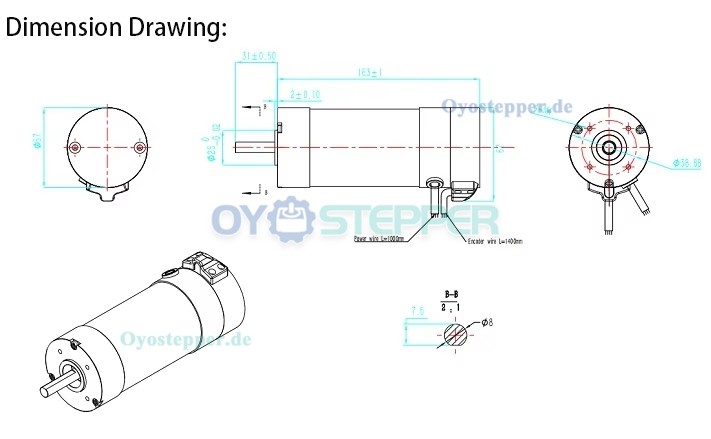

Technische Daten:
Rahmengröße: Φ57 mm
Gehäuselänge: 163,5 mm
Wellendurchmesser: 8 mm
Wellenlänge: 30 mm
Gewicht: 1,2 kg

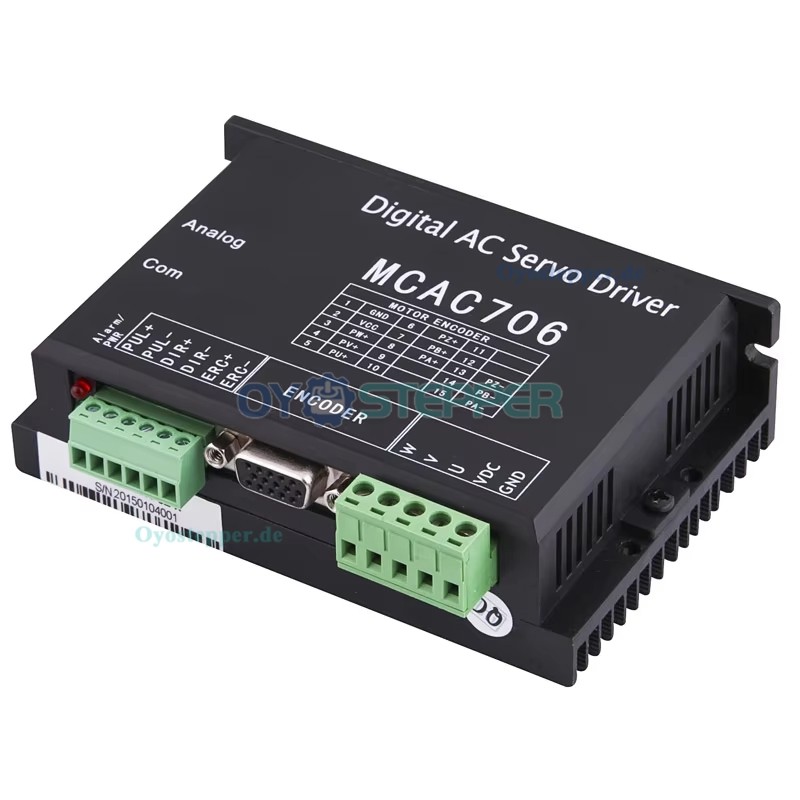

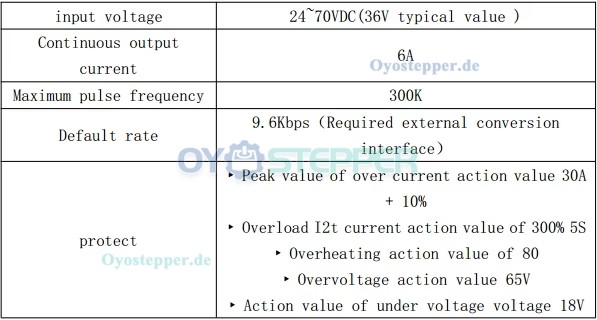

Technische Daten des Servotreibers:
1. Spannung: 20–70 V VDC
2. Dauerausgangsleistung: 200 W
3. Dauerausgangsstrom: 6 A, 32 kHz PWM
4. Überlastausgangsstrom: 18 A (3 s)
5. Schutz
Überstrom: 30 A ± 10 %
Über I2t: 300 % (5 s)
Überhitzung: 80 °C
Überspannung: 65 V
Unterspannung: 18 V
6. Max. Impulsausgangsfrequenz: 300 K
7. Standard-Kommunikationsgeschwindigkeit: 9,6 kbit/s (externe Konvertierungsschnittstelle erforderlich)
8. Umgebung
Raum: Staub, Öl, Frost und korrosive Gase vermeiden
Betriebstemperatur: 0–+50 °C
Lagertemperatur: -20–+80 °C
Luftfeuchtigkeit: 40–90 % relative Luftfeuchtigkeit
Kühlung: natürliche Kühlung oder Zwangskonvektion

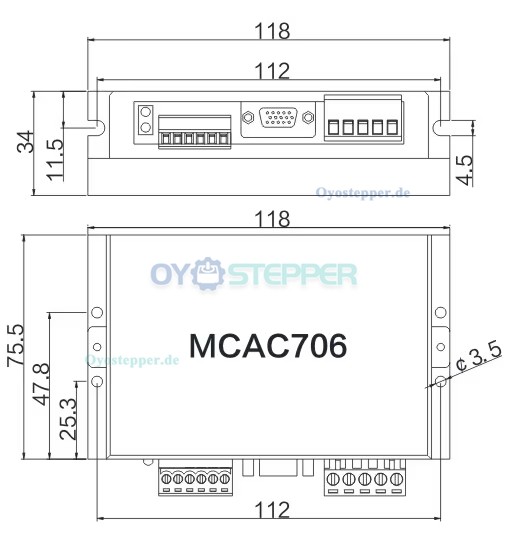

9. Abmessungen: 118×76×35mm
10. Gewicht: 200 g;
