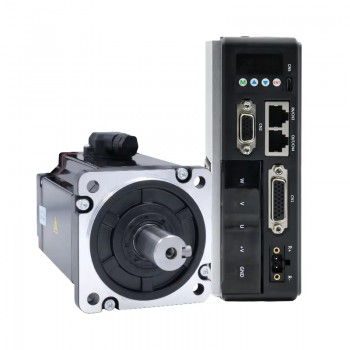

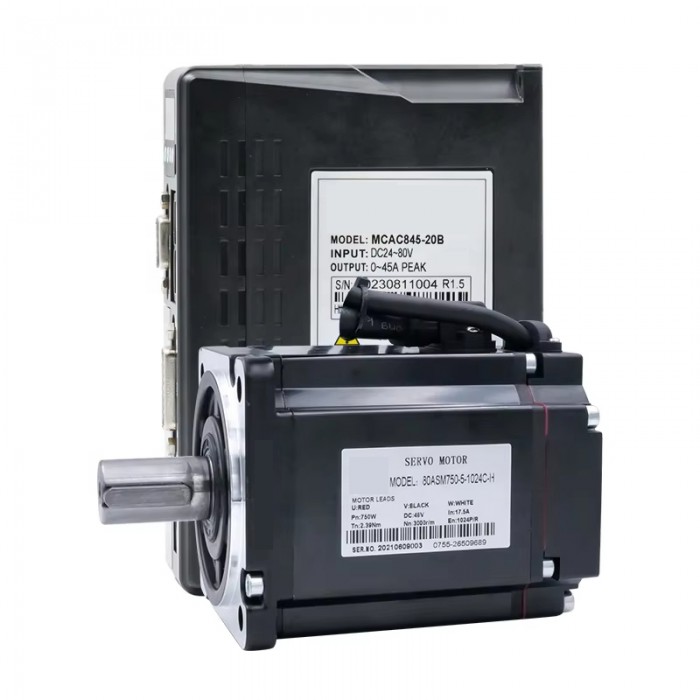

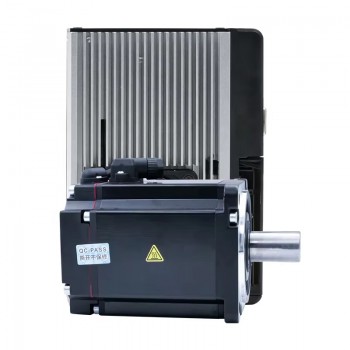

DC-Servomotor & Treiber-Kit, 750W, 48V, 2,39 Nm, mit 1024 Linien Magnet-Encoder, 80 × 80 mm

DC-Servomotor & Treiber-Kit, 750W, 48V, 2,39 Nm, mit 1024 Linien Magnet-Encoder, 80 × 80 mm

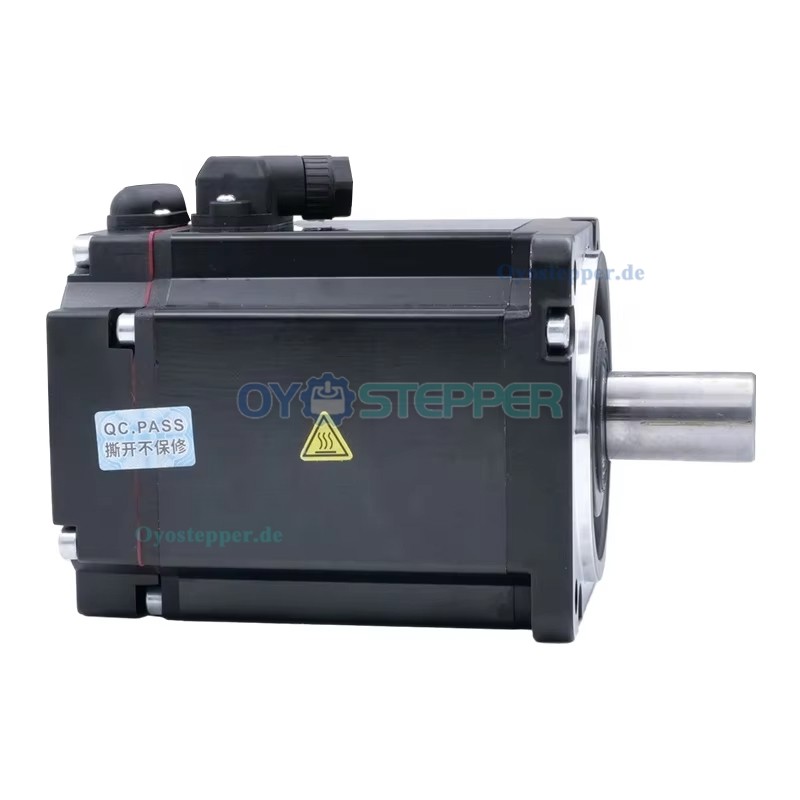

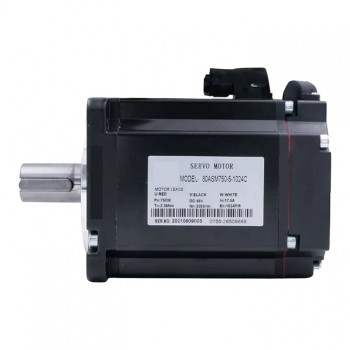

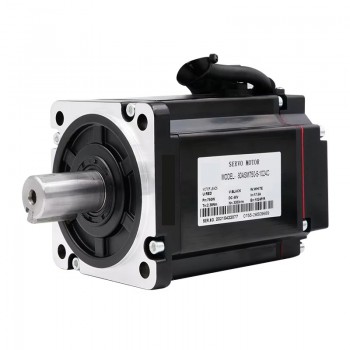

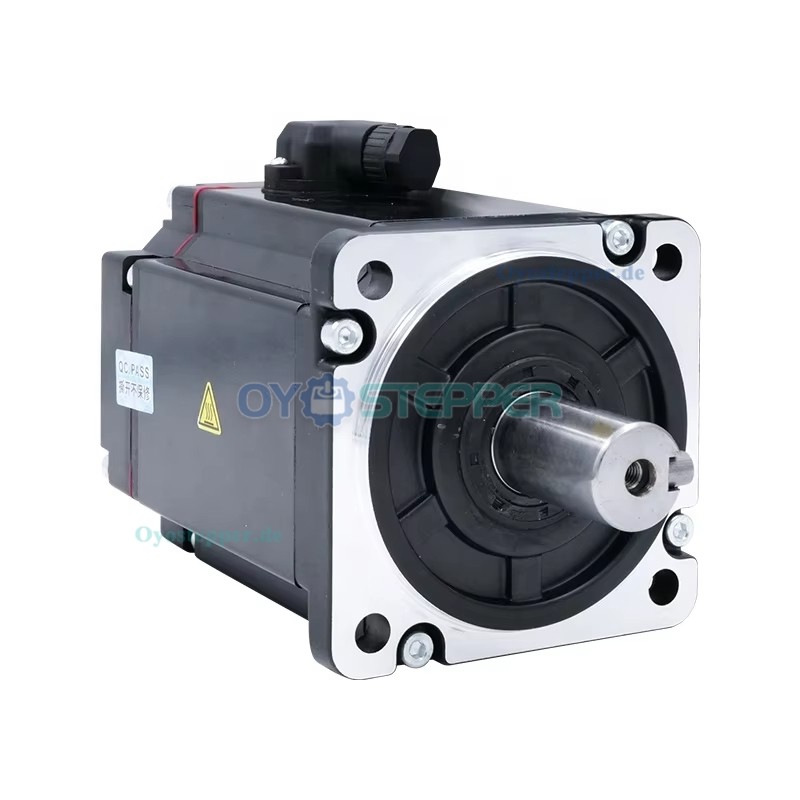

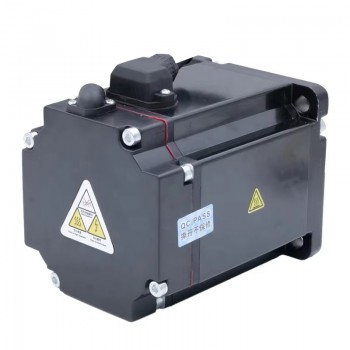

Dieses Kit besteht aus einem DC-Servomotor mit einer Nennleistung von 750 W, einem Nenndrehmoment von 2,39 Nm und einer Nenndrehzahl von 3000 U/min. Der Motor ist mit einem 1024-zeiligen magnetischen Encoder ausgestattet und verfügt über ein Rotorträgheitsmoment von 1,74 × 10⁻⁴ kg·cm². Die Versorgung erfolgt mit 48 V bei einem Nennstrom von 20 A. Das Gehäuse hat eine Rahmengröße von 80 × 80 mm.

Der zugehörige Treiber MCAC845 arbeitet mit einer Eingangsspannung von 24–80 V, unterstützt einen Nennstrom von bis zu 45 A und ist für eine Dauerleistung von 750 W ausgelegt. Das System ist geeignet für den Einsatz in Anwendungen, bei denen eine präzise Steuerung von Drehmoment und Geschwindigkeit benötigt wird.

Spezifikation

Artikelnummer: 80ASM750-5-1024C

Versorgungsspannung: 48 V

Nennleistung: 750 W

Nenndrehmoment: 2,39 Nm (338,45 oz.in)

Spitzendrehmoment: 4,7 Nm

Nenndrehzahl: 3000 U/min

Maximale Drehzahl: 3500 U/min

Nennstrom: 20 A

Maximale Stromstärke: 40 A

Motorpolpaarzahl: 5

Rotorträgheitsmoment (10^-4 kg*cm²): 1,74

Encoder: 1024-zeiliger magnetischer Encoder；

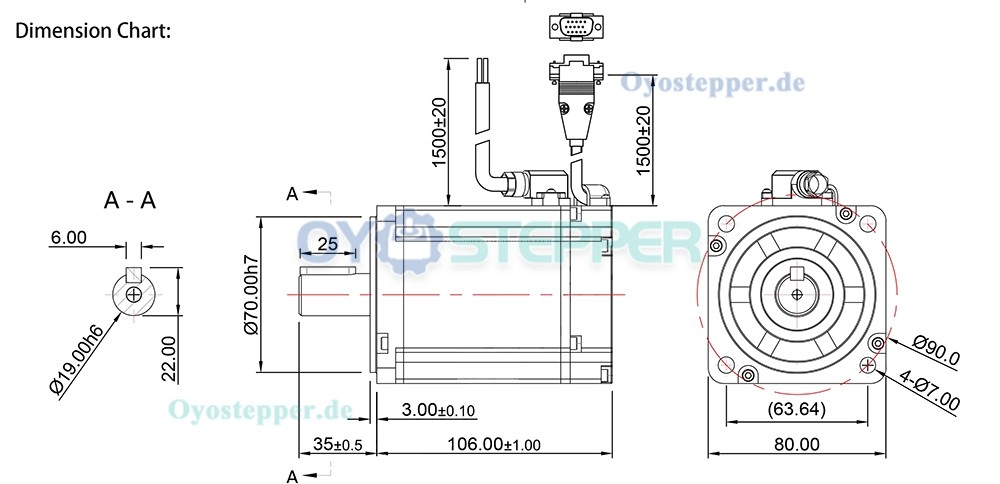

Technische Daten:

Rahmengröße: 80 x 80 mm

Gehäuselänge: 141 mm

Wellendurchmesser: 19 mm

Wellenlänge: 35 mm

Passfederlänge: 25 mm

Gewicht: 5 kg

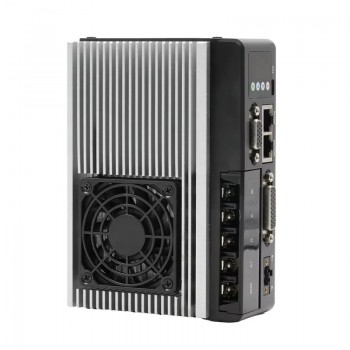

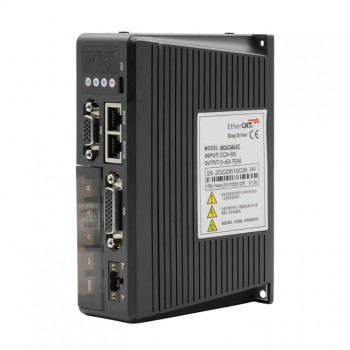

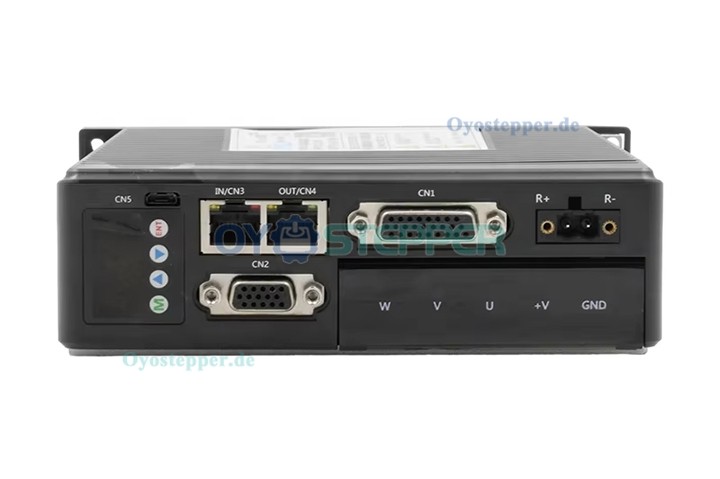

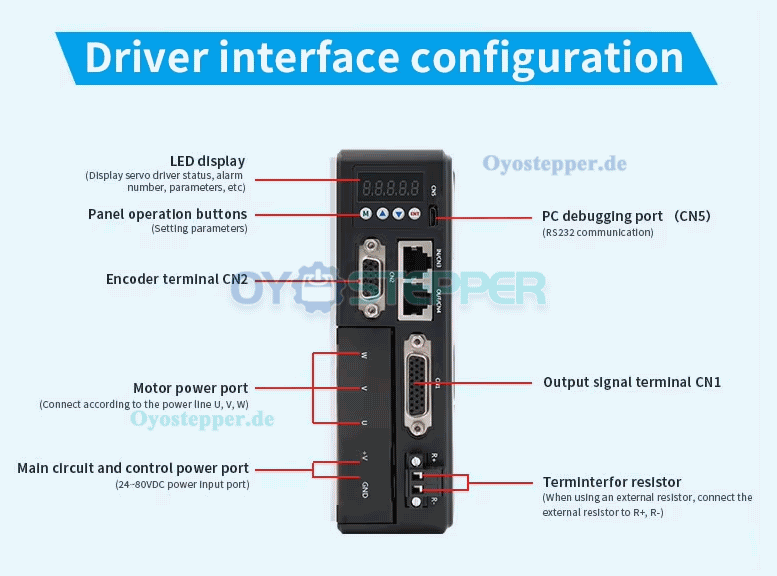

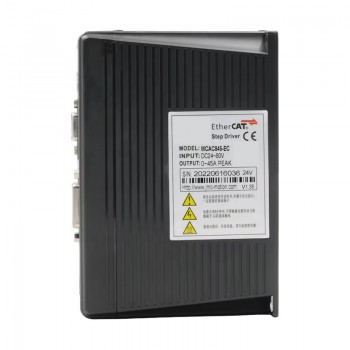

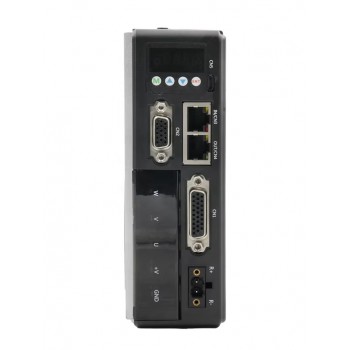

Servotreiber-Spezifikationen:

Artikelnummer: MCAC845

Phase: 3

Eingangsspannung: 24–80 V

Eingangsstrom: 45 A

Ausgangsspannung: 45 V

Nennleistung: 750 W

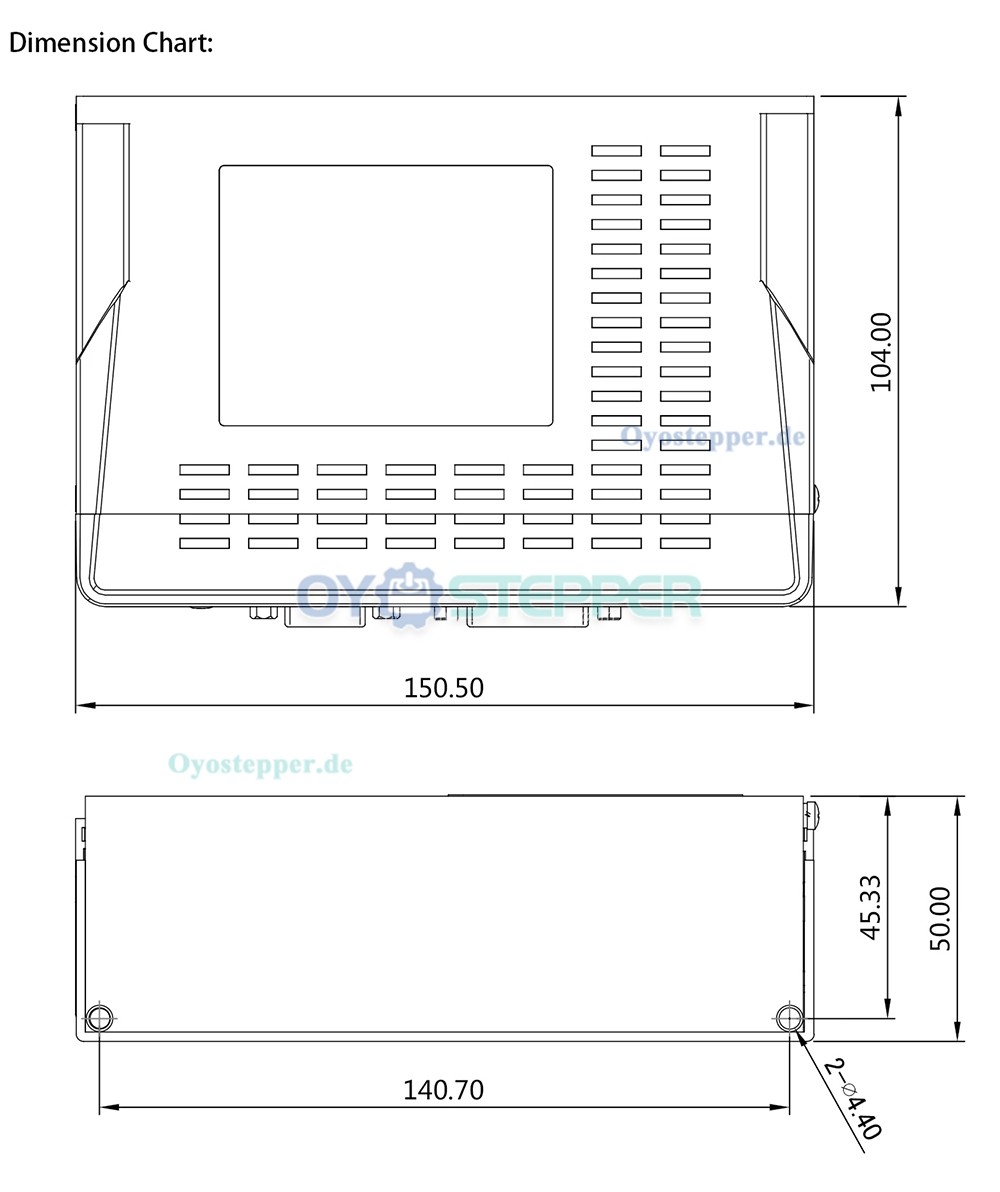

Abmessungen: 150,5 x 104 x 50 mm

Passender Motor: 80-mm-Sockel

Gewicht: 2,5 kg
