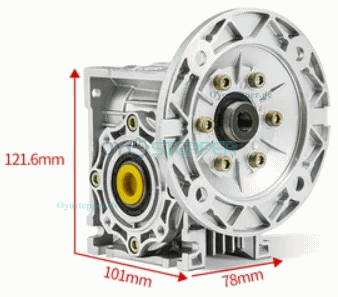

Rundes NMRV040 Schneckengetriebe für Servomotor/Schrittmotor, Übersetzung 5:1 bis 80:1 Eingang: 9mm / 11mm / 14mm, Ausgang: 18mm
Rundes NMRV040 Schneckengetriebe für Servomotor/Schrittmotor, Übersetzung 5:1 bis 80:1 Eingang: 9mm / 11mm / 14mm, Ausgang: 18mm

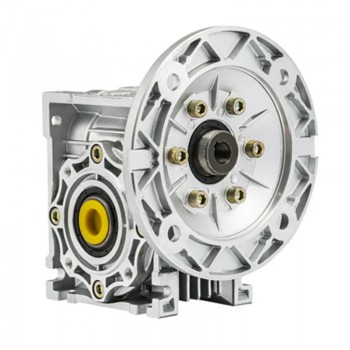

Das runde Schneckengetriebe NMRV040 ist für den Einsatz mit Servo- oder Schrittmotoren vorgesehen. Es bietet ein Übersetzungsverhältnis von 5:1 bis 80:1 sowie Eingangswellenoptionen mit 9 mm, 11 mm oder 14 mm Durchmesser. Der Ausgangswellendurchmesser beträgt 18 mm. Die kompakte Bauweise ermöglicht eine flexible Integration in unterschiedliche Antriebssysteme.
Spezifikationen:
Drehmoment: 11-53 N.m
Einsatzbereiche: Boot, Pkw, E-Bike, Ventilatoren, Haushaltsgeräte.
Modellnummer: NMRV040
Dauerstrom(A): Motorabhängig
Konstruktion: Permanentmagnet
Typ: Getriebemotor
Schutzfunktion: Tropfwassergeschützt
Kommutierung: Bürste
Effizienz: IE 1
Ausgangsleistung: 0.12 - 0.55Kw
Zertifizierung: CE
Material Gehäuse: Aluminiumlegierung
Eingangsbohrungsgröße: 9mm 11mm 14mm (Standard=14mm)
Durchmesser der Ausgangsöffnung: 18mm
Zahnflankenhärte: Weiche Verzahnung
Eingangsdrehzahl: Max. 1500 rpm
Geschwindigkeitsverhältnis: 5:1 , 7.5:1 , 10:1 , 15:1 , 20:1 , 25:1 , 30:1 , 40:1 , 50:1 , 60:1 , 80:1 , 100:1
IEC-Flansch: 71B5; 71B14; 63B5; 63B14; 56B5
Anwendung: Geeignet für Servo-/Schrittmotor

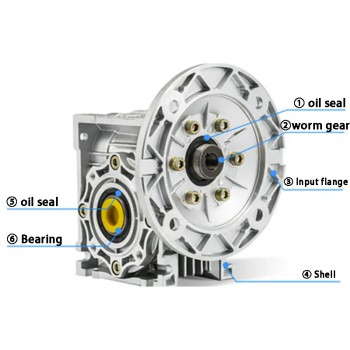

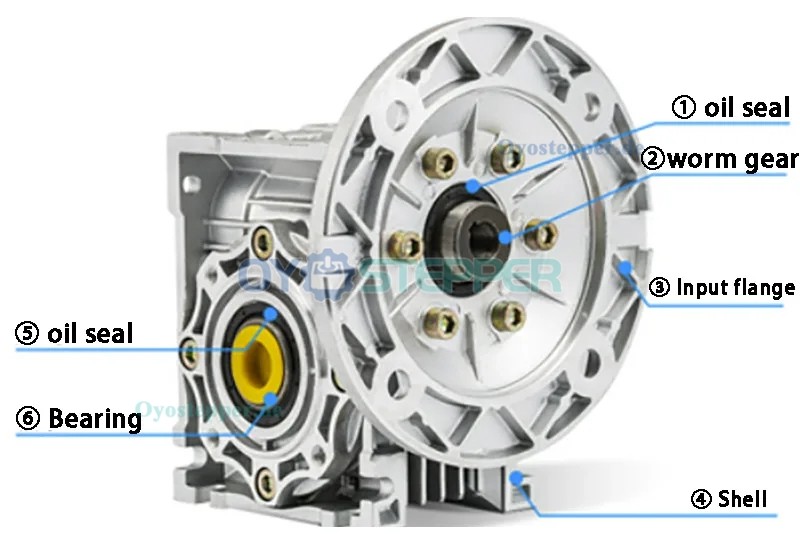

① Wellendichtring
② Schneckenrad
③ Eingangsflansch
④ Gehäuse
⑤ Wellendichtring
⑥ Lager

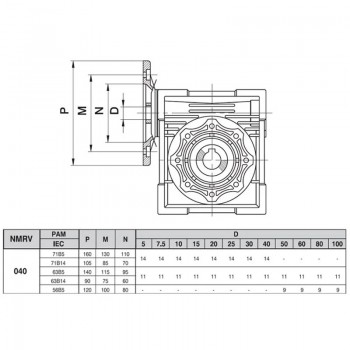

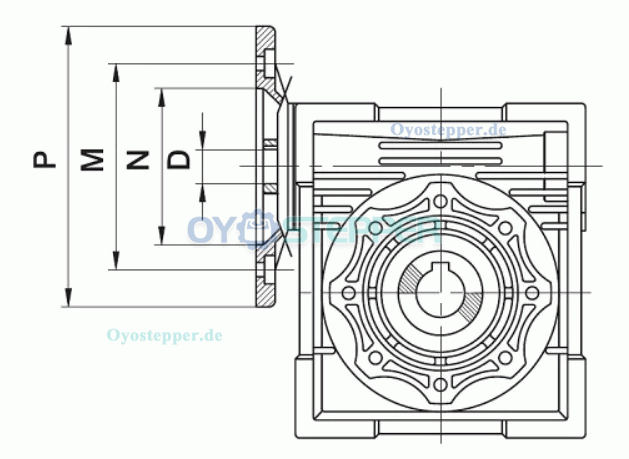

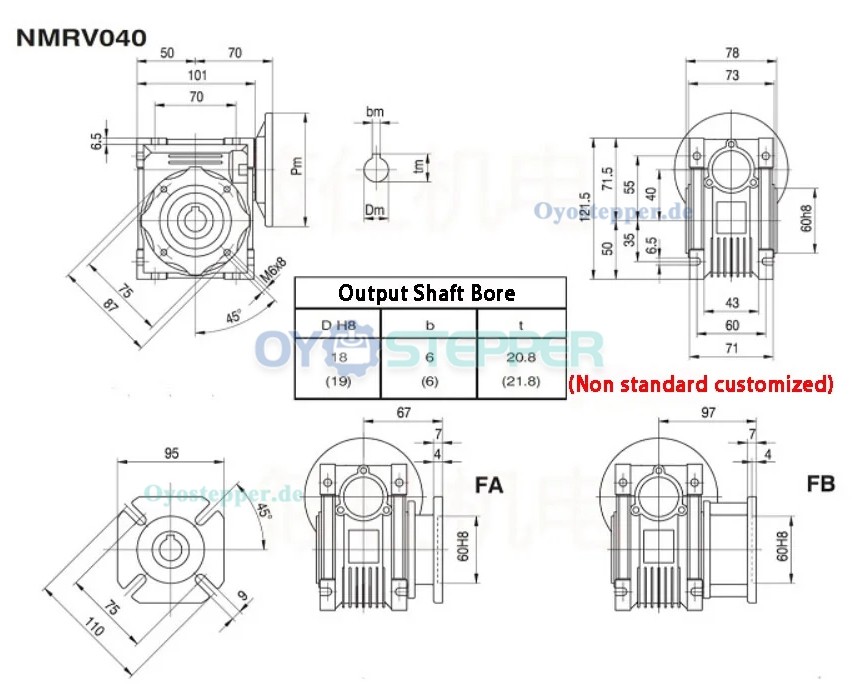

| Center Distance A | Motor Flange | Input Shaft Hole Diameter | ||||||||||||||||
| PAM IEC |
N | M | P | bm | tm | Transmission Ratio | ||||||||||||
| 5 | 7.5 | 10 | 15 | 20 | 25 | 30 | 40 | 50 | 60 | 80 | 100 | |||||||
| NMRV040 | 71B5 | 110 | 130 | 160 | 5 | 16.3 | 14 | 14 | 14 | 14 | 14 | 14 | 14 | 14 | - | - | - | - |
| 71B14 | 70 | 85 | 105 | |||||||||||||||
| 63B5 | 95 | 115 | 140 | 4 | 12.8 | 11 | 11 | 11 | 11 | 11 | 11 | 11 | 11 | 11 | 11 | 11 | 11 | |
| 63B14 | 60 | 75 | 90 | |||||||||||||||
| 56B5 | 80 | 100 | 120 | 3 | 10.4 | - | - | - | - | - | - | - | - | 9 | 9 | 9 | 9 | |
