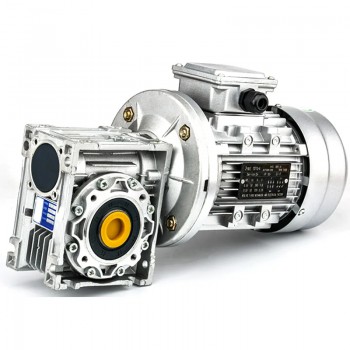

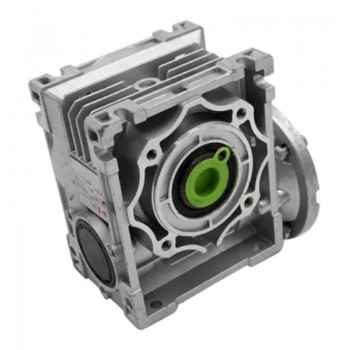

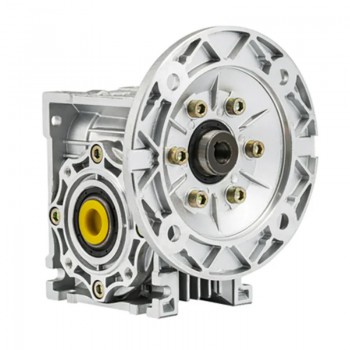

NMRV050 Rund-Schneckengetriebe für Servomotor/Schrittmotor, Übersetzung 5:1 bis 100:1 Eingang: 11mm / 14mm / 19mm, Ausgang: 25mm
NMRV050 Rund-Schneckengetriebe für Servomotor/Schrittmotor, Übersetzung 5:1 bis 100:1 Eingang: 11mm / 14mm / 19mm, Ausgang: 25mm
Kompaktes NMRV050 Rund-Schneckengetriebe mit Übersetzung 5:1 bis 100:1 für Servo- und Schrittmotoren, Eingang 11/14/19 mm, Ausgang 25 mm.
Spezifikationen:
Drehmoment: 21 - 89N.m
Einsatzbereiche: Boot, Pkw, E-Bike, Ventilatoren, Haushaltsgeräte.
Modellnummer: NMRV050
Dauerstrom(A): Motorabhängig
Konstruktion: Permanentmagnet
Typ: Getriebemotor
Schutzfunktion: Tropfwassergeschützt
Kommutierung: Brush
Effizienz: IE 1
Ausgangsleistung: 0.18 - 0.75KW
Material Gehäuse: Aluminiumlegierung

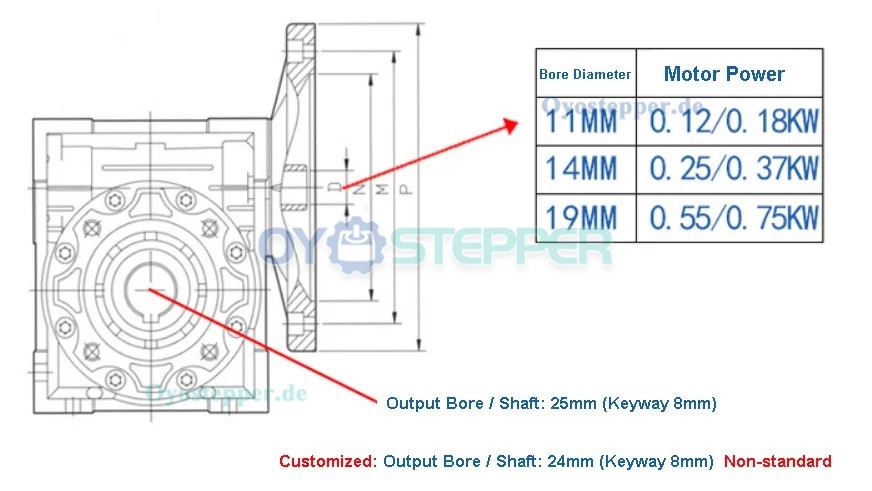

Eingangsbohrungsgröße: 11mm 14mm 19mm
Durchmesser der Ausgangsöffnung: 25mm
Eingangsdrehzahl: about 1500 rpm
Geschwindigkeitsverhältnis: 5:1 , 7.5:1 , 10:1 , 15:1 , 20:1 , 25:1 , 30:1 , 40:1 , 50:1 , 60:1 , 80:1 , 100:1
IEC-Flansch: 80B5 80B14 71B5 71B14 63B5
Anwendung: Geeignet für Servo-/Schrittmotor
Ausgangsdrehzahl: Ändert sich mit dem Drehzahlverhältnis.

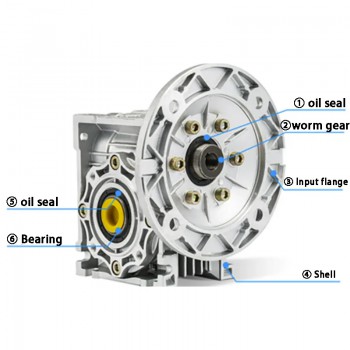

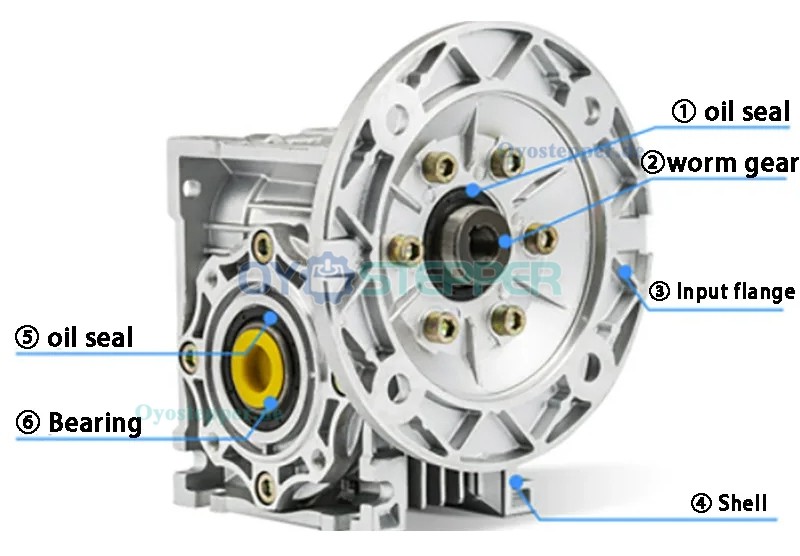

① Oil Seal
② Worm Gear
③ Eingangsflansch
④ Shell
⑤ Oil Seal
⑥ Bearing

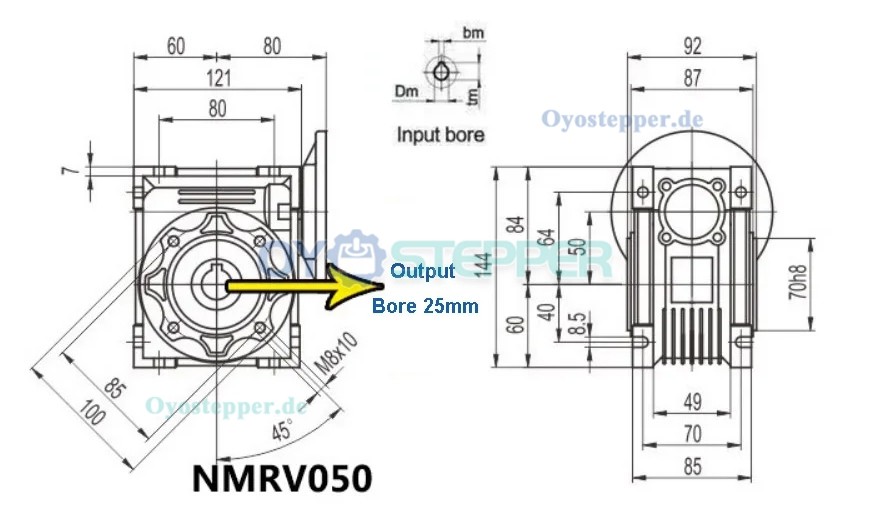

| Center Distance A | Motor Flange | Input Shaft Hole Diameter | ||||||||||||||||
|
PAM IEC |
N | M | P | bm | tm | Transmission Ratio | ||||||||||||
| 5 | 7.5 | 10 | 15 | 20 | 25 | 30 | 40 | 50 | 60 | 80 | 100 | |||||||
| NMRV050 | 80B5 | 130 | 165 | 200 | 6 | 21.8 | - | 19 | 19 | 19 | 19 | 19 | 19 | - | - | - | - | - |
| 80B14 | 80 | 100 | 120 | |||||||||||||||
| 71B5 | 110 | 130 | 160 | 5 | 16.3 | - | 14 | 14 | 14 | 14 | 14 | 14 | 14 | 14 | 14 | 14 | - | |
| 71B14 | 70 | 85 | 105 | |||||||||||||||
| 63B5 | 95 | 115 | 140 | 4 | 12.8 | - | - | - | - | - | - | - | 11 | 11 | 11 | 11 | 11 | |
