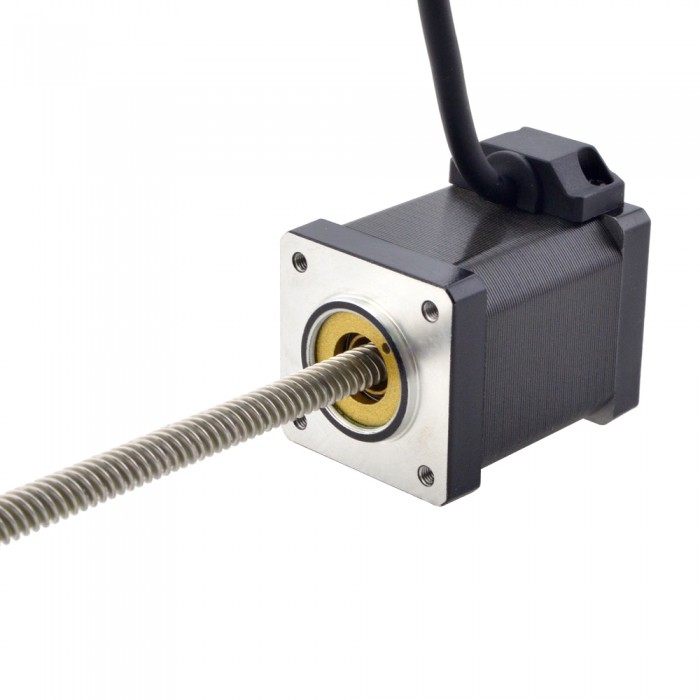

NEMA 14 Non-Captive Acme Linearschrittmotor 1.5A 1.8° 0.2Nm 47mm Stapel Führen 6.35mm
-
Handbücher und Dokumentation:
NEMA 14 Non-Captive Acme Linearschrittmotor 1.5A 1.8° 0.2Nm 47mm Stapel Führen 6.35mm(0.25") Leitungslänge 200mm
Bei diesem Modell handelt es sich um einen Nema 14 Non-Captive Screw Linearschrittmotor mit 47mm Körperlänge, 1,8 Grad Schrittwinkel und 1.5A Nennstrom. Es ist mit einem Durchmesser von 6.35mm(0.25"), einer Gewindeschraubenlänge von 200mm(7.8740") und einer POM-Schraubmutter integriert, der lineare Hub beträgt 6.35mm(0.25") pro Umdrehung.
Elektrische Spezifikation
Hersteller #: 14N19S1504RF5-200RS
Motorentyp: Nicht Gefangen
Schrittwinkel: 1.8°
Haltemoment: 0.2Nm(28.32oz.in)
Strom: 1.5A
Phasenwiderstand: 1.5ohms
Induktivität: 2mH±20%(1KHz)
Physikalische Spezifikation
Rahmengröße: 35 x 35mm
Körper Länge: 47mm
Leitspindellänge: 200mm(7.874")
Leitspindeldurchmesser: Φ6.35mm(0.25")
Führen/Schritt: 0.03175mm(0.00125")
Führungsweg/Umdrehung: 6.35mm(0.25")
Anzahl Leiter: 4
Anzahl der Thread-Starts: 4
Leitungslänge: 500mm
Verbindung
| A+ | A- | B+ | B- |
| Rot | Rot/Weiss | Grün | Grün/Weiss |
| Elektrische Spezifikation | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Induktivität(mH) | 2.3 |
| Phasenwiderstand(ohm) | 1.6 |
| Nennstrom (A) | 1.5 |
| Schrittwinkel(Grad) | 1.8 |
| Linearmotortyp | Nicht gefangen |
| Physikalische Spezifikation | |
| Körper Länge(mm) | 34 |
| Rahmengröße(mm) | Nema 11 (28 x 28) |
| Leitungslänge(mm) | 500 |
| Leitspindeldurchmesser(mm) | 6.35 |
| Leitspindellänge(mm) | 200 |
| Anzahl der Leiter | 4 |
| Führungsweg/Umdrehung(mm) | 6.35 |
| Leitspindelhub/Schrittlänge(mm) | 0.03175 |
| IP-Bewertung | 40 |
