NEMA 14 Unverlierbarer Acme-Linearschrittmotor 1.5A 47mm Stapel Führen 6.35mm(0.25") Reiseentfernung 50.8mm
NEMA 14 Unverlierbarer Acme-Linearschrittmotor 1.5A 47mm Stapel Führen 6.35mm(0.25") Reiseentfernung 50.8mm

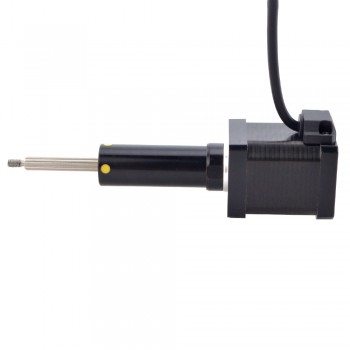

Bei diesem Modell handelt es sich um einen Nema 14 Captive ACME Screw Linear Schrittmotor mit 47mm Körperlänge, 1,8 Grad Schrittwinkel und 1,5A Nennstrom. Es ist mit einem Durchmesser von 6,35 mm (0,25 Zoll), einer Strichlänge von 50,8 mm (2 Zoll) integriert, der lineare Hub beträgt 6,35 mm (0,25 Zoll) pro Umdrehung.
Elektrische Spezifikation
Hersteller #: 14C19S1504RF5-051RS
Motorentyp: Gefangen
Schrittwinkel: 1.8°
Haltemoment: 0.2Nm(28.328oz.in)
Strom: 1.5A
Phasenwiderstand: 1.5ohms
Induktivität: 2mH±20%(1KHz)
Physikalische Spezifikation
Rahmengröße: 35 x 35mm
Körper Länge: 47mm
Strichlänge: 50.8mm(2")
Leitspindeldurchmesser: Φ6.35mm(0.25")
Führen/Schritt: 0.03175mm(0.00125")
Führungsweg/Umdrehung: 6.35mm(0.25")
Anzahl Leiter: 4
Leitungslänge: 500mm
Verbindung
| A+ | A- | B+ | B- |
| Rot | Rot/Weiss | Grün | Grün/Weiss |
| Elektrische Spezifikation | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Induktivität(mH) | 2 |
| Phasenwiderstand(ohm) | 1.5 |
| Nennstrom (A) | 1.5 |
| Schrittwinkel(deg.) | 1.8 |
| Linearmotortyp | Gefangen |
| Physikalische Spezifikation | |
| Körper Länge(mm) | 47 |
| Rahmengröße(mm) | Nema 14 (35 x 35) |
| Leitungslänge(mm) | 500 |
| Leitspindeldurchmesser(mm) | 6.35 |
| Anzahl der Leiter | 4 |
| Führungsweg/Umdrehung(mm) | 6.35 |
| Leitspindelhub/Schrittlänge(mm) | 0.03175 |
| IP-Bewertung | 40 |
