NEMA 17 Unverlierbarer Acme-Linearschrittmotor 2.5A 48mm Stapel Führen 6.35mm(0.25") Reiseentfernung 50.8mm

NEMA 17 Unverlierbarer Acme-Linearschrittmotor 2.5A 48mm Stapel Führen 6.35mm(0.25") Reiseentfernung 50.8mm
Artikelnummer:17C19S2504RF5-051RS
Rezension schreiben
Preis:€70.59
Menge:- +

Mengenpreis:
Kaufmenge Einzelpreis Rabatt
5 €68.32 3%
10 €66.04 6%
50 €63.76 10%
100 €61.48 13%
In den Warenkorb legen

NEMA 17 Unverlierbarer Acme-Linearschrittmotor 2.5A 48mm Stapel Führen 6.35mm(0.25") Reiseentfernung 50.8mm

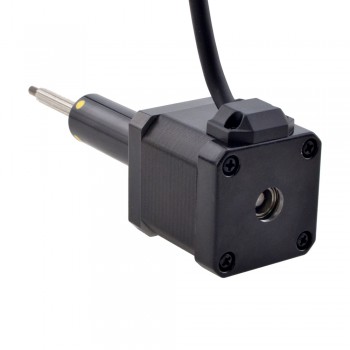

Bei diesem Modell handelt es sich um einen Nema 17 Captive ACME Screw Linear Schrittmotor mit 48mm Körperlänge, 1,8 Grad Schrittwinkel und 2,5A Nennstrom. Es ist mit einem Durchmesser von 6,35 mm (0,25 Zoll), einer Strichlänge von 50,8 mm (2 Zoll) integriert, der lineare Hub beträgt 6,35 mm (0,25 Zoll) pro Umdrehung.



Elektrische Spezifikation

Hersteller #: 17C19S2504RF5-051RS

Motorentyp: Gefangen

Schrittwinkel: 1.8°

Haltemoment: 0.5Nm(70.82oz.in)

Strom: 2.5A

Phasenwiderstand: 0.78ohms

Induktivität: 1.5mH±20%(1KHz)



Physikalische Spezifikation

Rahmengröße: 42 x 42mm

Körper Länge: 48mm

Strichlänge: 50.8mm(2")

Leitspindeldurchmesser: Φ6.35mm(0.25")

Führen/Schritt: 0.03175mm(0.00125")

Führungsweg/Umdrehung: 6.35mm(0.25")

Anzahl Leiter: 4

Leitungslänge: 500mm



Verbindung

A+ A- B+ B-
Rot Rot/Weiss Grün Grün/Weiss



Ressourcen

17C19S2504RF5-051RS_Thrust_Force_Curve.pdf

17C19S2504RF5-051RS_Full_Datasheet.pdf

17C19S2504RF5-051RS.STEP

Précédent: NEMA 23 Unverlierbarer Acme-Linearschrittmotor 4A 75mm Stapel Führen 2.54mm(0.1") Reiseentfernung 31.8mm
Suivant: NEMA 17 Unverlierbarer Acme-Linearschrittmotor 2.5A 48mm Stapel Führen 2.54mm(0.1") Reiseentfernung 25.4mm
Elektrische Spezifikation
Bipolar/Unipolar Bipolar
Induktivität(mH) 1.5
Phasenwiderstand(ohm) 0.78
Nennstrom (A) 2.5
Schrittwinkel(deg.) 1.8
Linearmotortyp Gefangen
Physikalische Spezifikation
Körper Länge(mm) 48
Rahmengröße(mm) Nema 17 (42 x 42)
Leitungslänge(mm) 500
Leitspindeldurchmesser(mm) 6.35
Anzahl der Leiter 4
Führungsweg/Umdrehung(mm) 6.35
Leitspindelhub/Schrittlänge(mm) 0.03175
IP-Bewertung 40
