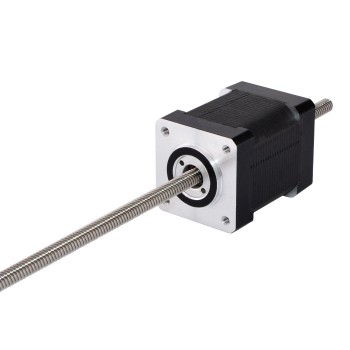

Nema 14 Non-captive Schrittmotor Linearaktuator 48mm Stapel 0.91A Führen 4.8768mm/0.192" Länge 250mm
Nema 14 Non-captive Schrittmotor Linearaktuator 48mm Stapel 0.91A Führen 4.8768mm/0.192" Länge 250mm
Der Motorteil ist ein 48mm Körper 1.8 Grad 0.91A Nema 14 Schrittmotor, und er arbeitet mit einer 5.54mm (0.2181 ") Durchmesser 250mm (9.8425") Länge Leitspindel, der lineare Weg ist 4.877mm (0.192 ") pro Revolution.
Elektrische Spezifikation
- Hersteller #: 14LS17-0914Q-250N
- Motorentyp: Non-captive Linear Stepper
- Schrittwinkel: 1.8°
- Min. Schubkraft: 98N (300pps)
- Strom: 0.91A
- Phasenwiderstand: 5.5ohms
- Stromspannung: 5V
- Induktivität: 7.63mH±20%(1KHz)
Physikalische Spezifikation
- Rahmengröße: 35 x 35mm
- Körper Länge: 48mm
- Leitspindellänge: 250mm(9.8425")
- Leitspindeldurchmesser: Φ5.54mm(0.2181")
- Führen/Schritt: 0.024384mm(0.00096" )
- Führungsweg/Umdrehung: 4.877mm(0.192")
- Anzahl Leiter: 4
- Leitungslänge: 300mm
- Gewicht: 240g
Verbindung
|
A+
|
A-
|
B+
|
B-
|
|
Rot
|
Rot/Weiss
|
Grün/Weiss
|
Grün
|
Ressourcen
Vollständiges Datenblatt: 14LS17-0914Q-250N.pdf
| Elektrische Spezifikation | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Induktivität(mH) | 7.63 |
| Min. Schubkraft(N) | 98 |
| Motorentyp | Nicht gefangen |
| Phasenwiderstand(ohm) | 5.5 |
| Nennstrom (A) | 0.91 |
| Schrittwinkel(°) | 1.8 |
| Physikalische Spezifikation | |
| Körper Länge(mm) | 48 |
| Rahmengröße(mm) | 35x35 |
| Leitspindeldurchmesser(mm) | 5.54 |
| Leitspindellänge(mm) | 250 |
| Spindelsteigung(mm) | 4.8768 |
| Leitspindelhub/Schrittlänge(mm) | 0.024384 |
| Anzahl der Leiter | 4 |
| Leitungslänge(mm) | 300 |
