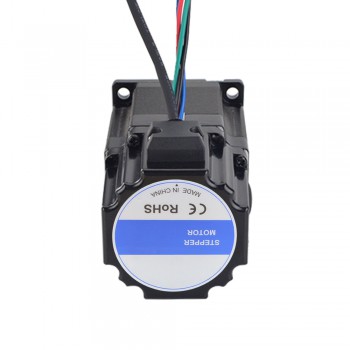

P-Serie Nema 23 Schrittmotor 1,2 Nm 1.8 Grad 4.0A 2 Phasen mit Elektromagnetischer Bremse

P-Serie Nema 23 Schrittmotor 1,2 Nm 1.8 Grad 4.0A 2 Phasen mit Elektromagnetischer Bremse
Artikelnummer:23BK20-12
Bewertung: Rezension schreiben
Preis:€83.20
Menge:- +

Mengenpreis:
Kaufmenge Einzelpreis Rabatt
5 €79.04 5%
10 €77.38 7%
50 €74.88 10%
100 €70.72 15%
In den Warenkorb legen

P-Serie Nema 23 Schrittmotor 1,2 Nm 1.8 Grad 4.0A 2 Phasen mit Elektromagnetischer Bremse



Elektrische Spezifikation

  • Hersteller #: 23BK20-12
  • Anzahl der Phasen: 2
  • Schrittwinkel: 1.8 Grad
  • Haltemoment: 1.2 Nm(169.97 oz.in)
  • Strom: 4.0 A
  • Phasenwiderstand: 0.45 ohms
  • Induktivität: 1.4 mH ± 20%(1KHz)

Physikalische Spezifikation

  • Rahmengröße: 57 x 57 mm
  • Körper Länge: 55.5 mm
  • Schaftdurchmesser: Φ8 mm
  • Schaftlänge: 21 mm
  • D-cut Wellenlänge: 15 mm
  • Anzahl Leiter: 4
  • Leitungslänge: 500 mm
  • Gewicht: 0.72 kg

Bremsanschlüsse

  • Rot--24V+
  • Rot--24V-
  • 2.0Nm

Verbindung

A+ A- B+ B-
Schwarz Grün Rot Blau



Ressourcen

Vollständiges Datenblatt: 23BK20-12.pdf

Drehmomentkurve: 23BK20-12 Torque Curve.pdf

Précédent: Nema 17 Schrittmotor Bipolar 1,8 Grad 0,65Nm mit Elektromagnetischer Bremse
Suivant: P-Serie Nema 23 Schrittmotor 1.8 Grad 2Nm 5,0A 2 Phasen mit Elektromagnetischer Bremse
Spezifikation
Haltemoment (Ncm) 120
Haltemoment (oz.in) 169.97
Induktivität(mH) 1.4
Leitungslänge(mm) 500
Nema Größe Nema 23
Anzahl der Leiter 4
Phasenwiderstand(ohm) 0.45
Nennstrom (A) 4.0
Schaftdurchmesser(mm) 8
Schaftlänge(mm) 21
Schrittwinkel(°) 1.8
Anzahl der Phasen 2
Bremsspezifikation
Antriebsspannung(V) 24
Statisches Reibungsmoment(Nm) 2.0
Statisches Reibungsmoment(oz.in) 283.28
