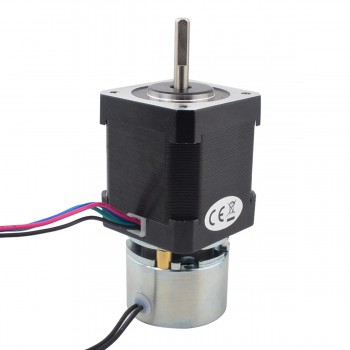

Nema 17 Schrittmotor 1.8 Grad 0,59 Nm 2,80V 2A mit Bremsreibmoment 0,25Nm
Nema 17 Schrittmotor 1.8 Grad 0,59 Nm 2,80V 2A mit Bremsreibmoment 0,25Nm
Spezifikation
- Hersteller #: 17HS19-2004D-B025
- Motorentyp: Bipolar
- Schrittwinkel: 1.8 Grad
- Haltemoment: 0.59Nm(83.57oz.in)
- Strom: 2.00A
- Stromspannung: 2.80V
- Phasenwiderstand: 1.4ohms
- Induktivität: 3.00mH ± 20%(1KHz)
- Rahmengröße: 42 x 42mm
- Motorlänge: 48mm
- Schaftdurchmesser: Φ5mm
- Schaftlänge: 24mm
- Double D-Schnittlänge: 15mm
- Anzahl Leiter: 4
- Leitungslänge: 500mm
Bremsspezifikation
- Bremstyp: Keine Anregung
- Statisches Reibungsmoment: 0.25Nm(35.4oz.in)
- Trägheitsmoment: 0.6x10-6kg.cm2
- Stromspannung: 24V
- Leistung: 5W
- Hitzebeständigkeitsklasse: F
- Max. Geschwindigkeit: 5000rpm
- Gewicht: 0.2kg
Verbindung
|
A+
|
A-
|
B+
|
B-
|
|
Schwarz
|
Grün
|
Rot
|
Blau
|
Ressourcen
- Motordatenblatt: 17HS19-2004D-B025.pdf
| Spezifikation | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Haltemoment (Ncm) | 59 |
| Haltemoment (oz.in) | 83.57 |
| Induktivität(mH) | 3 |
| Leitungslänge(mm) | 500 |
| Nema Größe | Nema 17 |
| Anzahl der Leiter | 4 |
| Phasenwiderstand(ohm) | 1.40 |
| Nennstrom (A) | 2.0 |
| Schaftdurchmesser(mm) | 5 |
| Schaftlänge(mm) | 24 |
| Schrittwinkel(°) | 1.8 |
| Bremsspezifikation | |
| Antriebsspannung(V) | 24 |
| Hitzebeständigkeitsklasse | F |
| Max. Geschwindigkeit(rpm) | 5000 |
| Trägheitsmoment(kg.cm2) | 0.6x10-6 |
| Leistung(W) | 5 |
| Statisches Reibungsmoment(Nm) | 0.25 |
| Statisches Reibungsmoment(oz.in) | 35.4 |
