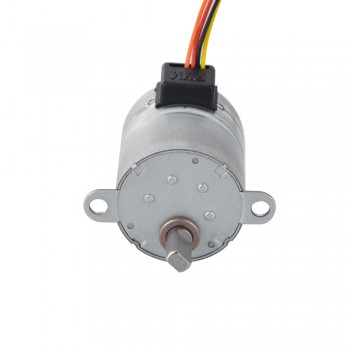

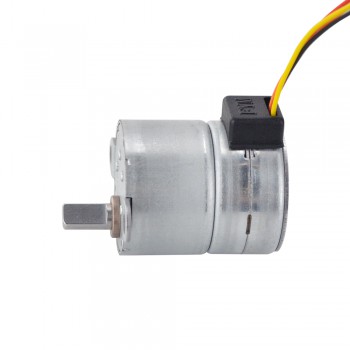

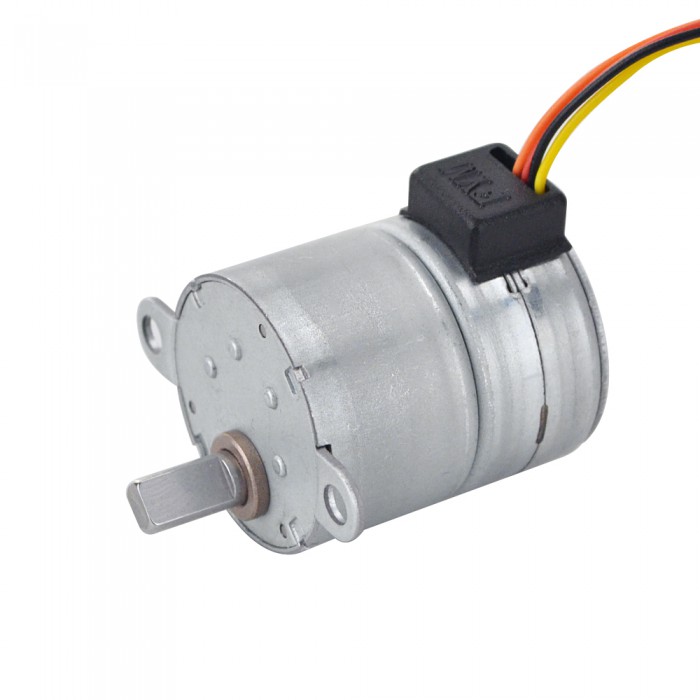

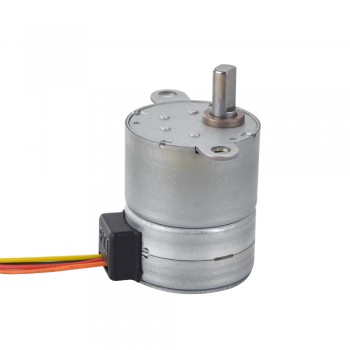

PM Getriebe-Schrittmotor mit 100:1 Stirnradgetriebe PM Getriebeschrittmotor Φ25x30.5mm
Elektrische Spezifikation

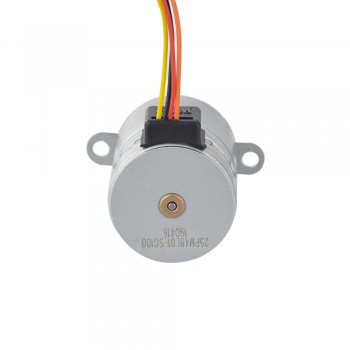

Hersteller #: 25PM48L01-SG100
Motorentyp: PM-Schrittmotor
Anzahl der Phasen: 2
Schrittwinkel: 0.075 Grad
Strom: 0.3 A
Haltemoment: 49 Ncm(69.404 oz.in)
Phasenwiderstand: 20 ± 7% ohms(25 ℃)
Induktivität: 10.6 mH ± 20%
Physikalische Spezifikation
Rahmengröße: Φ25 mm
Körper Länge: 30.5 mm
Länge des Getriebes: 16.3 mm
Schaftdurchmesser: Φ5 mm
Schaftlänge: 10.4 mm
Getriebetyp: Sporn
Übersetzungsverhältnis: 100

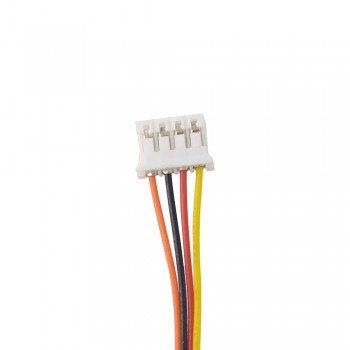

Anzahl Leiter: 4 mit Stecker PH-4Y
Leitungslänge: 200 mm
Gewicht: 53.7 g
Verbindung
|
A+
|
A-
|
B+
|
B-
|
|
Gelb
|
Rot
|
Schwarz
|
Orange
|
| Elektrische Spezifikation | |
|---|---|
| Haltemoment (oz.in) | 69.404 |
| Induktivität(mH) | 10.6 |
| Phasenwiderstand(ohm) | 20 |
| Nennstrom (A) | 0.3 |
| Schrittwinkel(°) | 0.075 |
| Anzahl der Phasen | 2 |
| Haltemoment(mN.m) | 490 |
| Getriebespezifikation | |
| Übersetzungsverhältnis | 100 |
| Länge des Getriebes(mm) | 16.3 |
| Getriebetyp | Sporn |
| Physikalische Spezifikation | |
| Körper Länge(mm) | 30.5 |
| Rahmengröße(mm) | Φ25 |
| Leitungslänge(mm) | 200 |
| Anzahl der Leiter | 4 |
| Schaftdurchmesser(mm) | Φ5 |
| Schaftlänge(mm) | 10.4 |
