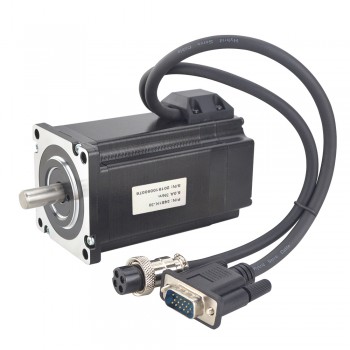

Nema 24 Wasserdichter Closed-Loop-Schrittmotor 1.8 Grad 3Nm 5.0A mit Encoder 1000CPR 2 Phasen Schrittmotor
-
Handbücher und Dokumentation:
Vollständiges Datenblatt:
Drehmomentkurve:
Preis:€67.11
Kunde hat auch gekauft
Nema 24 Closed Loop Schrittmotor 3Nm 1.8 Grad 5.0A mit Encoder 1000CPR 2 Phasen Nema24 Geschlossener Regelkreis
Elektrische Spezifikation
Hersteller #: 24E1K-30
Anzahl der Phasen: 2
Schrittwinkel: 1.8 Grad
Haltemoment: 3 Nm(424.92 oz.in)
Strom: 5.0 A
Phasenwiderstand: 0.45 ohms
Induktivität: 1.8 mH ± 20%(1KHz)
Physikalische Spezifikation
Rahmengröße: 60 x 60 mm
Körper Länge: 85 mm
Schaftdurchmesser: Φ10 mm
Schaftlänge: 21 mm
D-Schnitt Schaftlänge: 15 mm
Leitungslänge: 270 mm
Gewicht: 1.3 kg
Steuerung kodieren(1000CPR)
3--GND
2--+5VCC
13--EA-
1--EA+
12--EB-
11--EB+
Verbindung
A+
|
A-
|
B+
|
B-
|
Weiss
|
Grün
|
Blau
|
Schwarz
|
Spezifikation | |
---|---|
Haltemoment (Ncm) | 300 |
Haltemoment (oz.in) | 424.92 |
Induktivität(mH) | 1.8 |
Leitungslänge(mm) | 270 |
Nema Größe | Nema 24 |
Phasenwiderstand(ohm) | 0.45 |
Nennstrom (A) | 5 |
Schaftdurchmesser(mm) | 10 |
Schaftlänge(mm) | 21 |
Schrittwinkel(°) | 1.8 |
Anzahl der Phasen | 2 |
Encoder Spezifikation | |
Auflösung(CPR) | 1000 |
Ausgangssignalkanäle | 2 Kanäle |
