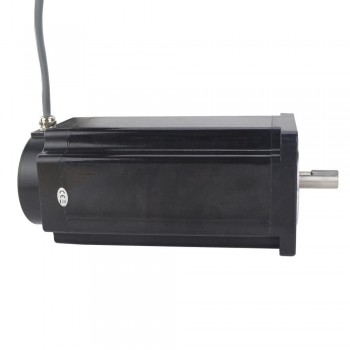

Nema 52 3-Phasen Schrittmotor Bipolar 50 Nm 5.0A Hybrid-Schrittmotor 3 Drähte 130 x 130 mm
Nema 52 3-Phasen Schrittmotor Bipolar 50 Nm 5.0A Hybrid-Schrittmotor 3 Drähte 130 x 130 mm
Elektrische Spezifikation
- Hersteller #: 52HT102-5003S
- Anzahl der Phasen: 3
- Schrittwinkel: 1.2 Grad
- Haltemoment: 50 Nm(7082oz.in)
- Strom: 5 A
- Phasenwiderstand: 2.75 ohms± 10%
- Induktivität: 32 mH ± 20%(1KHz)
Physikalische Spezifikation
- Rahmengröße:130 x 130 mm
- Körper Länge: 260 mm
- Schaftdurchmesser: Φ19 mm
- Schaftlänge: 48 mm
- Keilnut Schaftlänge: 30 mm
- Anzahl Leiter: 3
- Leitungslänge: 300 mm
- Gewicht: 22 kg
Verbindung
|
U
|
V
|
W
|
|
Rot
|
Gelb
|
GRN
|
Ressourcen
Vollständiges Datenblatt: 52HT102-5003S.pdf
| Elektrische Spezifikation | |
|---|---|
| Haltemoment (Ncm) | 5000 |
| Haltemoment (oz.in) | 7082 |
| Induktivität(mH) | 32 |
| Phasenwiderstand(ohm) | 2.75 |
| Nennstrom (A) | 5 |
| Schrittwinkel(°) | 1.2 |
| Anzahl der Phasen | 3 |
| Physikalische Spezifikation | |
| Körper Länge(mm) | 260 |
| Rahmengröße(mm) | 130 x 130 |
| Leitungslänge(mm) | 300 |
| Anzahl der Leiter | 3 |
| Schaftdurchmesser(mm) | 19 |
| Schaftlänge(mm) | 48 |
| Gewicht(g) | 22 |
- Stecker: Molex, Harwin, Tyco/AMP, JST etc.
- Anschlussdrähte & Kabel: Sonderlängen, Schutzschlauch
- Welle: Rund, D-Cut, Quergebohrt, Keilnut, Gewinde oder Hohl
- Wicklung: Widerstand, Induktivität, Nennstrom, usw.
