NEMA 14 Non-Captive Acme Linearschrittmotor 1.5A 1.8° 0.2Nm 47mm Stapel Führen 12.7mm(0.5") Leitungslänge 200mm

NEMA 14 Non-Captive Acme Linearschrittmotor 1.5A 1.8° 0.2Nm 47mm Stapel Führen 12.7mm(0.5") Leitungslänge 200mm
Artikelnummer:14N19S1504WF5-200RS
Rezension schreiben
Preis:€40.00
Menge:- +

Mengenpreis:
Kaufmenge Einzelpreis Rabatt
5 €38.71 3%
10 €37.42 6%
50 €36.13 10%
100 €34.84 13%
In den Warenkorb legen

NEMA 14 Non-Captive Acme Linearschrittmotor 1.5A 1.8° 0.2Nm 47mm Stapel Führen 12.7mm(0.5") Leitungslänge 200mm

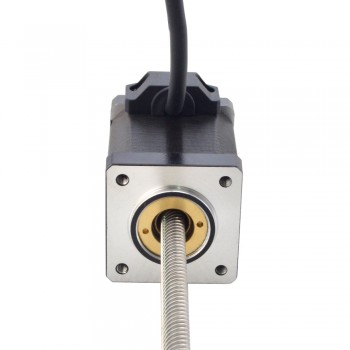

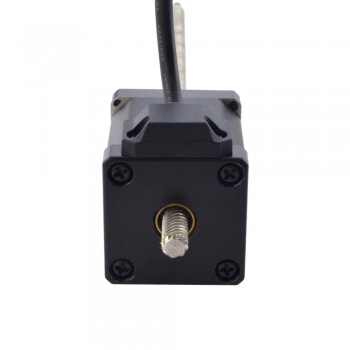

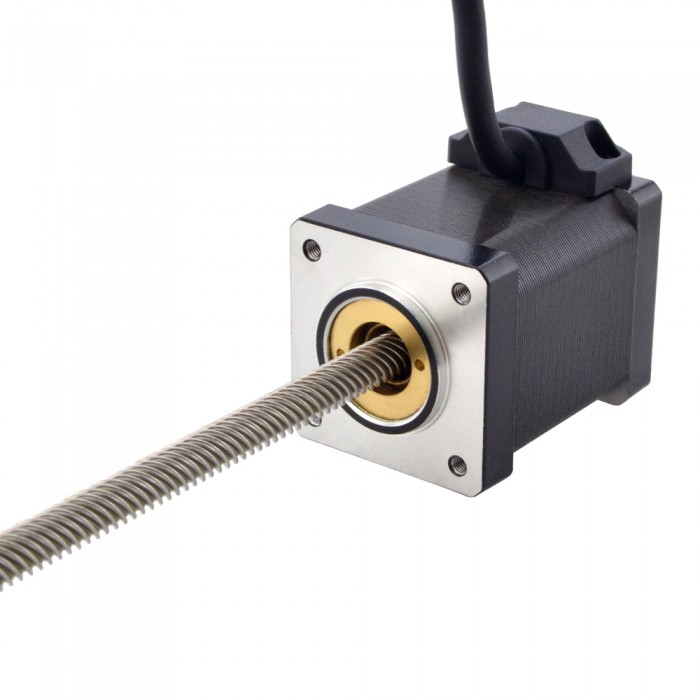

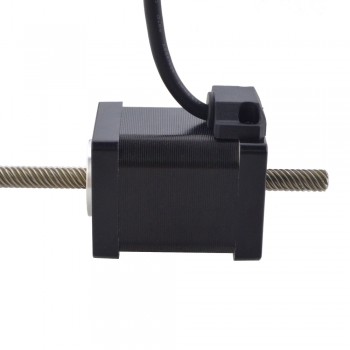

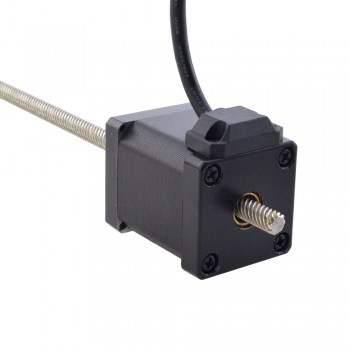

Bei diesem Modell handelt es sich um einen Nema 14 Non-Captive Screw Linearschrittmotor mit 47mm Körperlänge, 1,8 Grad Schrittwinkel und 1.5A Nennstrom. Es ist mit einem Durchmesser von 6.35mm(0.25"), einer Gewindeschraubenlänge von 200mm(7.8740") und einer POM-Schraubmutter integriert, der lineare Hub beträgt 12.7mm(0.5") pro Umdrehung.



Elektrische Spezifikation

Hersteller #: 14N19S1504WF5-200RS

Motorentyp: Nicht Gefangen

Schrittwinkel: 1.8°

Haltemoment: 0.2Nm(28.32oz.in)

Strom: 1.5A

Phasenwiderstand: 1.5ohms

Induktivität: 2mH±20%(1KHz)



Physikalische Spezifikation

Rahmengröße: 35 x 35mm

Körper Länge: 47mm

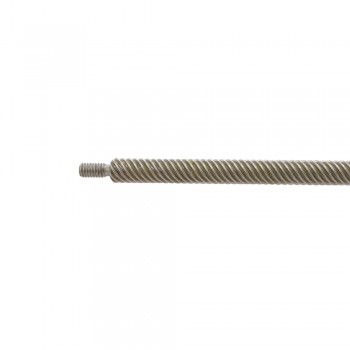

Leitspindellänge: 200mm(7.874")

Leitspindeldurchmesser: Φ6.35mm(0.25")

Führen/Schritt: 0.0635mm(0.0025")

Führungsweg/Umdrehung: 12.7mm(0.5")

Anzahl Leiter: 4

Anzahl der Thread-Starts: 8

Leitungslänge: 500mm



Verbindung

A+ A- B+ B-
Rot Rot/Weiss Grün Grün/Weiss



Ressourcen

14N19S1504WF5-200RS_Full_Datasheet.pdf

14N19S1504WF5-200RS.STEP

Précédent: NEMA 14 Non-Captive Acme Linearschrittmotor 1.5A 1.8° 0.2Nm 47mm Stapel Führen 1.27mm
Suivant: NEMA 14 Non-Captive Acme Linearschrittmotor 1.5A 1.8° 0.2Nm 47mm Stapel Führen 2.54mm
Elektrische Spezifikation
Bipolar/Unipolar Bipolar
Induktivität(mH) 2.3
Phasenwiderstand(ohm) 1.6
Nennstrom (A) 1.5
Schrittwinkel(deg.) 1.8
Linearmotortyp Nicht gefangen
Physikalische Spezifikation
Körper Länge(mm) 34
Rahmengröße(mm) Nema 11 (28 x 28)
Leitungslänge(mm) 500
Leitspindeldurchmesser(mm) 6.35
Leitspindellänge(mm) 200
Anzahl der Leiter 4
Führungsweg/Umdrehung(mm) 12.7
Leitspindelhub/Schrittlänge(mm) 0.0635
IP-Bewertung 40
