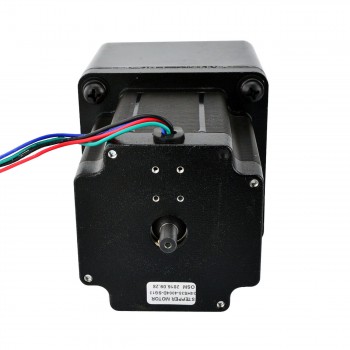

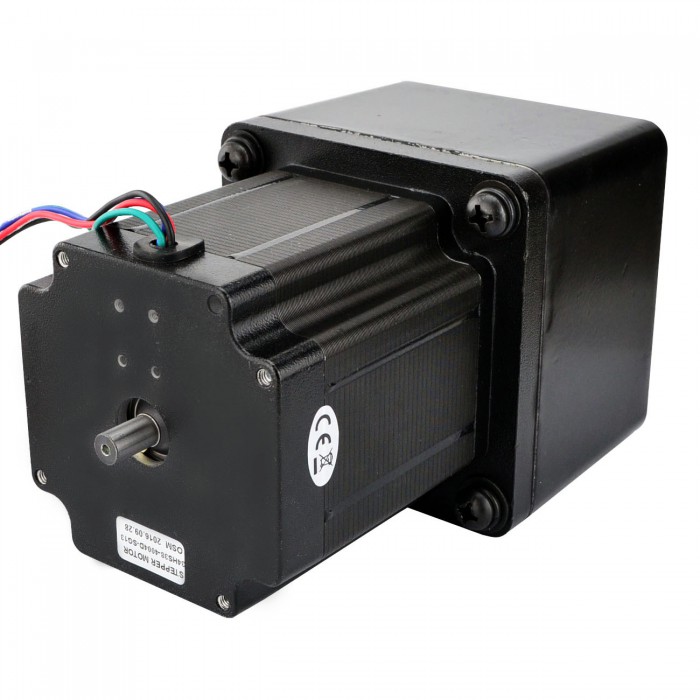

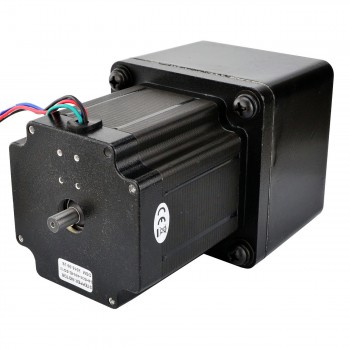

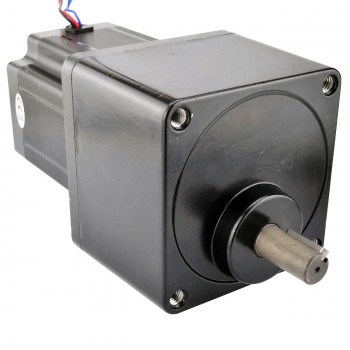

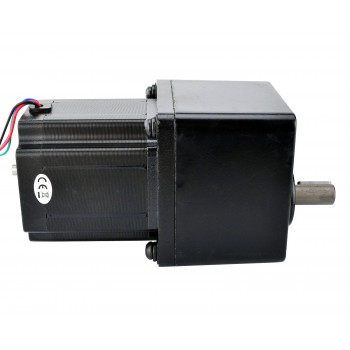

Nema 34 Schrittmotor 13:1 Stirnradgetriebe 0.14 Deg L=97mm 2.4V Bipolar Getriebeschrittmotor mit Hinterer Welle
Dieser Nema 34 Schrittmotor mit 97mm Baulänge und 4,0A Nennstrom, integriert ein 104mm Vierkant-Stirnradgetriebe von 13: 1 Übersetzungsverhältnis.
Elektrische Spezifikation
- Hersteller #: 34HS38-4004D-SG13
- Motorentyp: Bipolar
- Schrittwinkel: 0.14 Grad
- Haltemoment ohne Getriebe: 4.5Nm(637.25oz.in)
- Nenndrehmoment: 40Nm
- Strom: 4.0A
- Phasenwiderstand: 0.6ohms
- Stromspannung: 2.4V
- Induktivität: 4.5mH ± 20%(1KHz)
Getriebespezifikation
- Getriebetyp: Sporn
- Übersetzungsverhältnis: 13
- Wirkungsgrad: 70%
- Zahnspiel bei Nulllast: <=3 Grad
- Max.zulässiges Drehmoment: 40Nm
Physikalische Spezifikation
- Rahmengröße: 104 x 104mm
- Motorlänge: 97mm
- Länge des Getriebes: 72mm
- Schaftdurchmesser: Φ15mm
- Schaftlänge: 43mm
- Keilnutlänge: 25mm
- Schlüsselweg Breite: 5mm
- Durchmesser der hinteren Welle: 8mm
- Hintere Schaftlänge: 13mm
- Anzahl Leiter: 4
- Leitungslänge: 500mm
- Gewicht: 5.6kg
Verbindung
A+
|
A-
|
B+
|
B-
|
Schwarz
|
Grün
|
Rot
|
Blau
|
Ressourcen
- Vollständiges Datenblatt: 34HS38-4004D-SG13.pdf
Getriebespezifikation | |
---|---|
Zahnspiel bei Nulllast(Max.°) | 3 |
Wirkungsgrad | 90% |
Übersetzungsverhältnis | 13:1 |
Länge des Getriebes(mm) | 72 |
Getriebetyp | Sporn |
Max. Zulässiges Drehmoment(Ncm) | 4000 |
Max. Zulässiges Drehmoment(oz.in) | 5664.5 |
Spezifikation | |
Induktivität(mH) | 4.5 |
Leitungslänge(mm) | 500 |
Nema Größe | Nema 34 |
Anzahl der Leiter | 4 |
Phasenwiderstand(ohm) | 0.6 |
Nennstrom (A) | 4 |
Schaftdurchmesser(mm) | 15 |
Schaftlänge(mm) | 43 |
Bipolar/Unipolar | Bipolar |
Haltemoment ohne Getriebe(Ncm) | 450 |
Haltemoment ohne Getriebe(oz.in) | 637.3 |
Motorlänge(mm) | 97 |
Einzelne Welle/Doppelwelle | Doppelwelle |
Abtriebswellentyp | Keilnut |
Physikalische Spezifikation | |
Gewicht(g) | 5000 |
