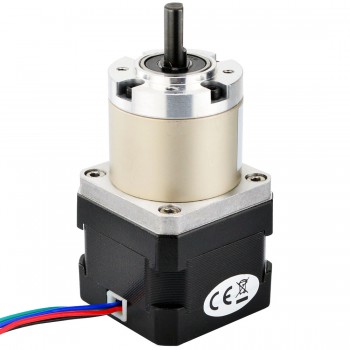

NEMA 17 Planetengetriebe Schrittmotor 27:1 Nema17 26Ncm 0.067 Grad 1.68A 12V Getriebe Schrittmotor
- Handbücher und Dokumentation: Vollständiges Datenblatt:
NEMA 17 Planetengetriebe Schrittmotor 27:1 Nema17 26Ncm 0.067 Grad 1.68A 12V Getriebe Schrittmotor
Dieser Nema 17 Schrittmotor mit 33mm Gehäuselänge und 0,4A Nennstrom, integriert ein Planetengetriebe von 26,85: 1 Übersetzungsverhältnis.
Elektrische Spezifikation
Hersteller #: 17HS13-0404S-PG27
Motorentyp: Bipolar
Schrittwinkel: 0.067 Grad
Haltemoment ohne Getriebe: 26Ncm(36.82oz.in)
Strom: 0.4A
Phasenwiderstand: 30ohms
Stromspannung: 12V
Induktivität: 34mH ± 20%(1KHz)
Getriebespezifikation
Getriebetyp: Planeten
Übersetzungsverhältnis: 26.85: 1
Wirkungsgrad: 81%
Zahnspiel bei Nulllast: <=1 Grad
Max.zulässiges Drehmoment: 3Nm(425oz.in)
Moment Zulässiges Drehmoment: 5Nm(708oz.in)
Maximale axiale Belastung der Welle: 50N
Maximale radiale Belastung der Welle: 100N
Physikalische Spezifikation
Rahmengröße: 42 x 42mm
Motorlänge: 34mm
Länge des Getriebes: 35mm
Schaftdurchmesser: Φ6mm
Schaftlänge: 18mm
Doppel-D-Schnittlänge: 12mm
Anzahl Leiter: 4
Leitungslänge: 500mm
Gewicht: 500g
Verbindung
A+
|
A-
|
B+
|
B-
|
Schwarz
|
Grün
|
Rot
|
Blau
|
Getriebespezifikation | |
---|---|
Zahnspiel bei Nulllast(Max.°) | 1 |
Wirkungsgrad | 81% |
Übersetzungsverhältnis | 26.85:1 |
Länge des Getriebes(mm) | 35 |
Getriebetyp | Planeten |
Max. Zulässiges Drehmoment(Ncm) | 300 |
Max. Zulässiges Drehmoment(oz.in) | 424.8 |
Moment Zulässiges Drehmoment(Ncm) | 708.1 |
Maximale axiale Belastung der Welle(N) | 50 |
Maximale radiale Belastung der Welle(N) | 100 |
Spezifikation | |
Induktivität(mH) | 27 |
Leitungslänge(mm) | 500 |
Nema Größe | Nema 17 |
Anzahl der Leiter | 4 |
Phasenwiderstand(ohm) | 30 |
Nennstrom (A) | 0.4 |
Schaftdurchmesser(mm) | 6 |
Schaftlänge(mm) | 18 |
Bipolar/Unipolar | Bipolar |
Haltemoment ohne Getriebe(Ncm) | 22 |
Haltemoment ohne Getriebe(oz.in) | 31.2 |
Motorlänge(mm) | 34 |
Einzelne Welle/Doppelwelle | Einzelne Welle |
Abtriebswellentyp | D-Schnitt |
Physikalische Spezifikation | |
Gewicht(g) | 500 |
Scheiwe – 21 Jun 2024
Hochwertiger Schrittmotor! Ich habe 4 dieser Motoren an meinem Plotroboter montiert, die Installation ist sehr einfach und die Funktion ist ausgezeichnet! Es gibt nur ein leises Geräusch, wenn ich den Roboter einschalte, und ich benutze sie schon eine Weile, bisher scheint es kein Problem zu geben.
