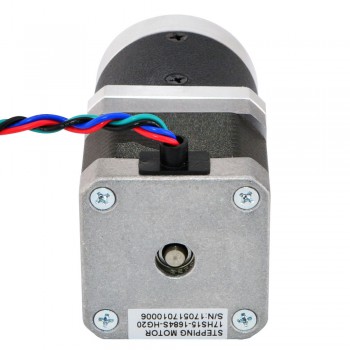

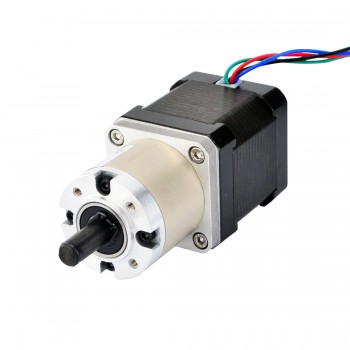

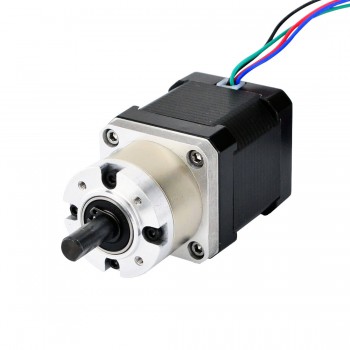

Nema 17 Getriebeschrittmotor mit 20:1 Planetengetriebe 2.7V 1.68A 39Ncm
- Handbücher und Dokumentation: Vollständiges Datenblatt:
Nema 17 Getriebeschrittmotor mit 20:1 Planetengetriebe 2.7V 1.68A 39Ncm
Dieser Nema 17 Schrittmotor mit 39mm Gehäuselänge und 1.68A Nennstrom ist mit einem 48.3mm Planetengetriebe von 20: 1 Getriebe übersetzung integriert.
Elektrische Spezifikation
Hersteller #: 17HS15-1684S-HG20
Motorentyp: Bipolar
Schrittwinkel: 0.09Grad
Haltemoment ohne Getriebe: 39Ncm(55oz.in)
Strom: 1.68A
Phasenwiderstand: 1.6ohms
Stromspannung: 2.7V
Induktivität: 3.2mH ± 20%(1KHz)
Getriebespezifikation
Getriebetyp: Planeten
Übersetzungsverhältnis: 20 : 1
Wirkungsgrad: 90%
Zahnspiel bei Nulllast: <=25 bogenminuten
Max.zulässiges Drehmoment: 15Nm(2124oz.in)
Moment Zulässiges Drehmoment: 25Nm(3540oz.in)
Max. Ausgangsradiallast: 150N
Umgebungstemperatur: -10 - 90℃
Isolationsklasse: B
Geräusch: <=50 dB
Physikalische Spezifikation
Rahmengröße: 42 x 42mm
Motorlänge: 39mm
Länge des Getriebes: 48.3mm
Schaftdurchmesser: Φ8mm
Schaftlänge: 23.5mm
Keilnutlänge: 14mm
Anzahl Leiter: 4
Leitungslänge: 320mm
Gewicht: 880g
Verbindung
|
A+
|
A-
|
B+
|
B-
|
|
Schwarz
|
Grün
|
Rot
|
Blau
|
| Getriebespezifikation | |
|---|---|
| Zahnspiel bei Nulllast(Max.°) | 0.25 |
| Wirkungsgrad | 90% |
| Übersetzungsverhältnis | 20:1 |
| Länge des Getriebes(mm) | 48.3 |
| Getriebetyp | Planeten |
| Max. Zulässiges Drehmoment(Ncm) | 1500 |
| Max. Zulässiges Drehmoment(oz.in) | 2124.2 |
| Moment Zulässiges Drehmoment(Ncm) | 3540.3 |
| Maximale radiale Belastung der Welle(N) | 150 |
| Spezifikation | |
| Induktivität(mH) | 3.2 |
| Leitungslänge(mm) | 320 |
| Nema Größe | Nema 17 |
| Anzahl der Leiter | 4 |
| Phasenwiderstand(ohm) | 1.6 |
| Nennstrom (A) | 1.68 |
| Schaftdurchmesser(mm) | 8 |
| Schaftlänge(mm) | 23.5 |
| Bipolar/Unipolar | Bipolar |
| Haltemoment ohne Getriebe(Ncm) | 39 |
| Haltemoment ohne Getriebe(oz.in) | 55.23 |
| Motorlänge(mm) | 39 |
| Einzelne Welle/Doppelwelle | Einzelne Welle |
| Abtriebswellentyp | Keilnut |
| Physikalische Spezifikation | |
| Gewicht(g) | 880 |
