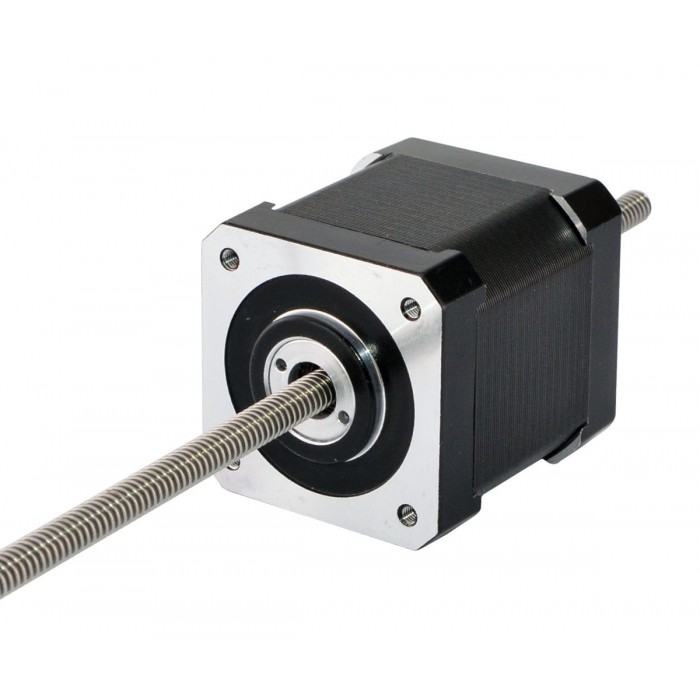

Nema 23 Non-captive Schrittmotor Linearaktuator 48mm Stapel 1.3A Leitung 2.4384mm/0.096" Länge 250mm

Nema 23 Non-captive Schrittmotor Linearaktuator 48mm Stapel 1.3A Leitung 2.4384mm/0.096" Länge 250mm
Artikelnummer:17LS19-1304J-250N
Rezension schreiben
Preis:€85.79
Menge:- +

Mengenpreis:
Kaufmenge Einzelpreis Rabatt
5 €81.50 5%
10 €79.78 7%
50 €77.21 10%
100 €72.92 15%
In den Warenkorb legen

Nema 23 Non-captive Schrittmotor Linearaktuator 48mm Stapel 1.3A Leitung 2.4384mm/0.096" Länge 250mm



Das Motorteil ist ein 48-mm-Körper, ein 1,8-Grad-1,3-A-Nema-17-Schrittmotor und arbeitet mit einer Gewindespindel mit einem Durchmesser von 5,54 mm (0,2181 Zoll) und einer Länge von 250 mm (9,8425 Zoll). Der lineare Hub beträgt 2,438 mm (0,096 Zoll) pro Umdrehung.



Elektrische Spezifikation

  • Hersteller #: 17LS19-1304J-250N
  • Motorentyp: Non-captive Linear Stepper
  • Schrittwinkel: 1.8°
  • Min. Schubkraft: 252N (300pps)
  • Strom: 1.3A
  • Phasenwiderstand: 3.96ohms
  • Stromspannung: 5V
  • Induktivität: 6.66mH±20%(1KHz)

Physikalische Spezifikation

  • Rahmengröße: 42 x 42mm
  • Körper Länge: 48mm

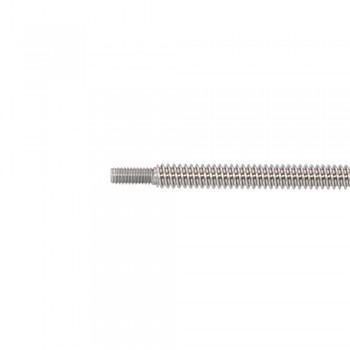

  • Leitspindellänge: 250mm(9.8425")
  • Leitspindeldurchmesser: Φ5.54mm(0.2181")
  • Führen/Schritt: 0.012192mm(0.00048" )
  • Führungsweg/Umdrehung: 2.438mm(0.096")
  • Anzahl Leiter: 4
  • Leitungslänge: 300mm
  • Gewicht: 352g

Verbindung

A+
A-
B+
B-
Rot
Rot/Weiss
Grün/Weiss
Grün



Ressourcen

Vollständiges Datenblatt: 17LS19-1304J-250N.pdf

Précédent: Nema 17 Non-captive Schrittmotor Linearaktuator 48mm Stapel 1.3A Leitung 1.27mm/0.05" Länge 250mm
Suivant: Nema 23 Non-captive Schrittmotor Linearaktuator 48mm Stapel 1.3A Leitung 4.877mm/0.192 Länge 250mm
Elektrische Spezifikation
Bipolar/Unipolar Bipolar
Induktivität(mH) 6.66
Min. Schubkraft(N) 252
Motorentyp Nicht gefangen
Phasenwiderstand(ohm) 3.96
Nennstrom (A) 1.3
Schrittwinkel(°) 1.8
Physikalische Spezifikation
Körper Länge(mm) 47.75
Rahmengröße(mm) 42x42
Leitspindeldurchmesser(mm) 5.54
Leitspindellänge(mm) 250
Spindelsteigung(mm) 2.4384
Leitspindelhub/Schrittlänge(mm) 0.012192
Anzahl der Leiter 4
Leitungslänge(mm) 300
