Nema 8 Non-captive Schrittmotor Linearaktuator 30mm Stapel 0.24A Leitung 4mm/0.15748" Länge 150mm

Nema 8 Non-captive Schrittmotor Linearaktuator 30mm Stapel 0.24A Leitung 4mm/0.15748" Länge 150mm
Artikelnummer:8LS11-0244AD-150N
Rezension schreiben
Preis:€102.68
Menge:- +

Mengenpreis:
Kaufmenge Einzelpreis Rabatt
2 €97.55 5%
5 €95.49 7%
10 €92.41 10%
50 €87.27 15%
In den Warenkorb legen

Nema 8 Non-captive Schrittmotor Linearaktuator 30mm Stapel 0.24A Leitung 4mm/0.15748" Länge 150mm

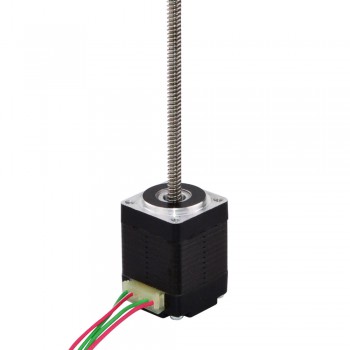

Der Motor Teil ist 30mm Körper 1,8 Grad 0,24A NEMA 8 Schrittmotor, und es arbeitet mit einem 3,5 mm (0,1378 ") Durchmesser 150mm (5,9055") Länge Gewindespindel, der lineare Weg ist 4mm (0,15748 ") pro Umdrehung.



Elektrische Spezifikation

  • Hersteller #: 8LS11-0244AD-150N
  • Motorentyp: Non-captive Linear Stepper
  • Schrittwinkel: 1.8°
  • Min. Schubkraft: 10N (300pps)
  • Strom: 0.24A
  • Phasenwiderstand: 20.4ohms
  • Stromspannung: 5V
  • Induktivität: 3.88mH±20%(1KHz)

Physikalische Spezifikation

  • Rahmengröße: 20 x 20mm
  • Körper Länge: 30mm
  • Leitspindellänge: 150mm(5.9055")
  • Leitspindeldurchmesser: Φ3.5mm(0.1378")
  • Führen/Schritt: 0.02mm(0.0007874 " )
  • Führungsweg/Umdrehung: 4mm(0.15748")
  • Anzahl Leiter: 4
  • Leitungslänge: 300mm
  • Gewicht: 43g

Verbindung

A+
A-
B+
B-
Rot
Rot/Weiss
Grün/Weiss
Grün



Ressourcen

Vollständiges Datenblatt: 8LS11-0244AD-150N.pdf

Précédent: Nema 8 Non-captive Schrittmotor Linearaktuator 30mm Stapel 0.24A Leitung 2mm/0.07874" Länge 150mm
Suivant: Nema 8 Externer Schrittmotor Linearaktuator 30mm Stapel 0.24A Leitung 0.6096mm/0.024" Länge 150mm
Elektrische Spezifikation
Bipolar/Unipolar Bipolar
Induktivität(mH) 3.83
Min. Schubkraft(N) 10
Motorentyp Nicht gefangen
Phasenwiderstand(ohm) 21.3
Nennstrom (A) 0.24
Schrittwinkel(°) 1.8
Physikalische Spezifikation
Körper Länge(mm) 30
Rahmengröße(mm) 20x20
Leitspindeldurchmesser(mm) 3.5
Leitspindellänge(mm) 150
Spindelsteigung(mm) 4
Leitspindelhub/Schrittlänge(mm) 0.02
Anzahl der Leiter 4
Leitungslänge(mm) 300
