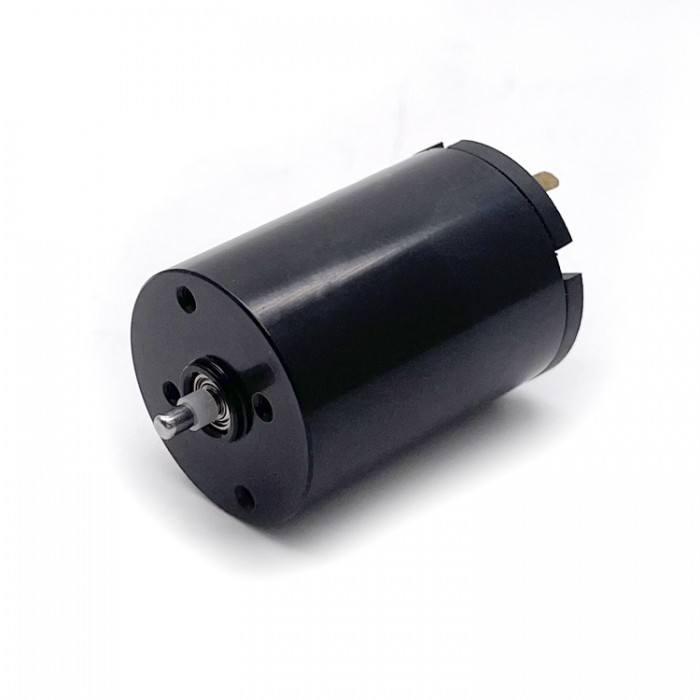

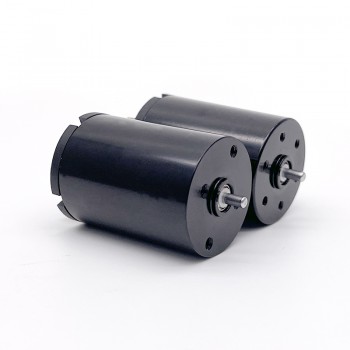

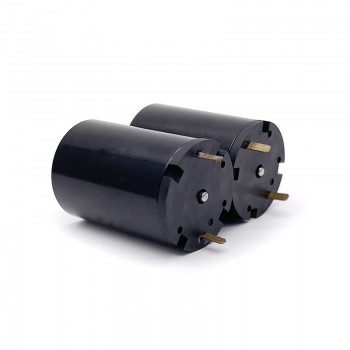

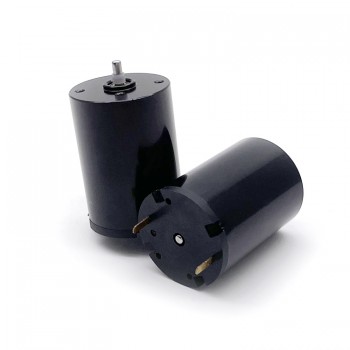

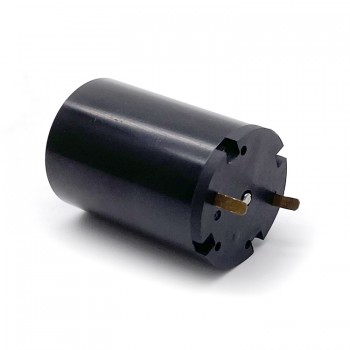

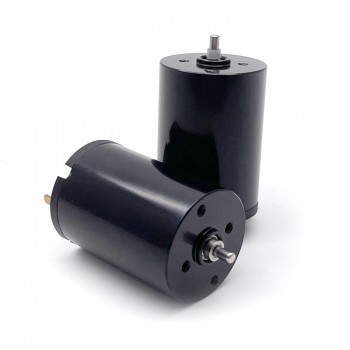

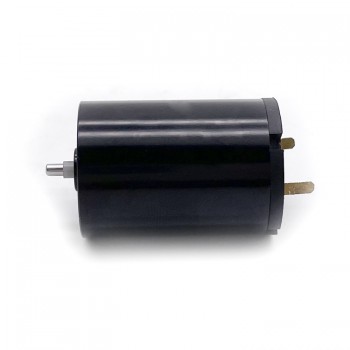

2 Stück Kernlose bürstenbehaftete DC-Motoren 9V / 24V, starke Magnetkraft, DC-Motor, gebürstet

Die DC-Motoren der TDC-Serie mit kernloser Bauweise sind in Durchmessern von Ø16 mm bis Ø40 mm und verschiedenen Längen erhältlich. Sie basieren auf einem Hohlrotor-Design, das ein geringes Trägheitsmoment und hohe Beschleunigungsfähigkeit unterstützt. Die Konstruktion ist kompakt und leicht, ohne Rastmoment und Eisenverluste, was den Einsatz bei Anwendungen mit häufigem Start/Stopp-Verhalten sowie bei Anforderungen an Komfort und Handhabung unterstützt. Verschiedene Spannungsvarianten und anpassbare Optionen wie Getriebe, Encoder sowie Drehzahlbereiche sind je nach Anwendungsumfeld verfügbar.


Merkmale

Bidirektionaler Betrieb

Metall-Endkappe

Permanentmagnet

Bürsten-Gleichstrommotor

Welle aus Kohlenstoffstahl

RoHS-konform

Einsatzbereiche
Boot, Auto, E-Bike, Lüfter, Haushaltsgeräte, Kosmetikinstrumente, Smart-Home-Geräte, Tätowiermaschinen;

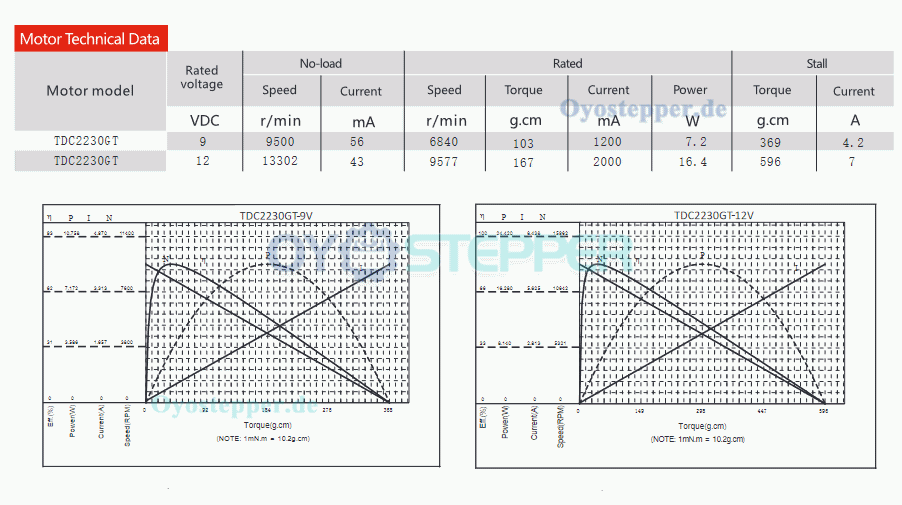

Elektrische Spezifikationen

Teilenummer: TDC2230

Nennleistung: 7,2 W (9 V) / 16,4 W (12 V)

Nennspannung: 9 V / 12 V

Nennstrom: 1200 mA (9 V) / 2000 mA (12 V)

Nenndrehmoment: 103 g·cm (9 V) / 167 g·cm (12 V)

Nenndrehzahl: 6840 U/min (9 V) / 9500 U/min (12 V)

Leerlaufdrehzahl: 9500 U/min (9 V) / 13300 U/min (12 V)

Anhaltemoment: 369 g·cm (9 V) / 596 g·cm (12 V)

Anhaltestrom: 4,2 A (9 V) / 7 A (12 V)

Motortyp: Bürsten-Gleichstrommotor

Effizienzklasse: IE 4

Schutzart: Tropfwassergeschützt

Magnetkonstruktion: Permanentmagnet

Encoder-Unterstützung: 1–1024 Impulse/Umdrehung

Geräuschpegel: Niedrig

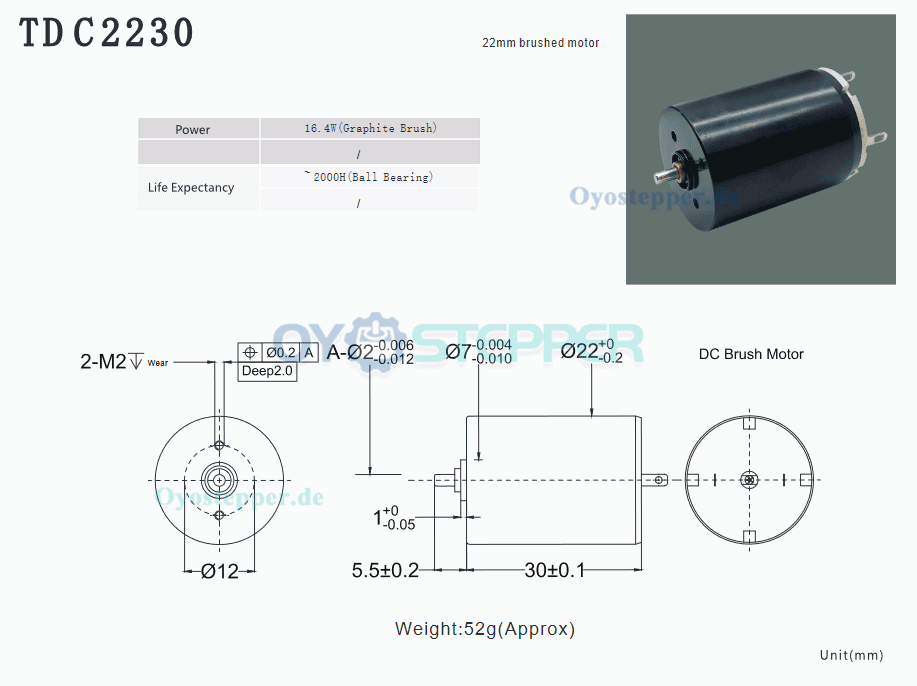

Physikalische Spezifikationen

Motormaße: Ø22 mm × 30 mm

Motordurchmesser: 22 mm

Motorlänge: 30 mm

Wellenform: Typ O

Wellendurchmesser: 2 mm

Wellenlänge: 4,5 mm

Gewicht: 52 g
