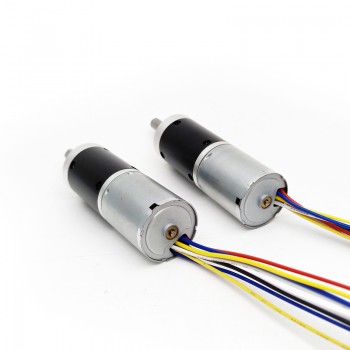

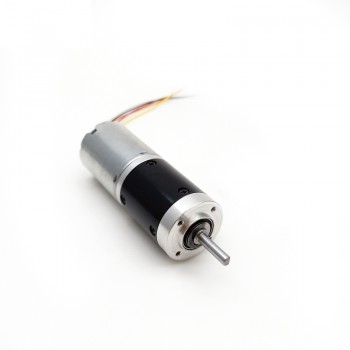

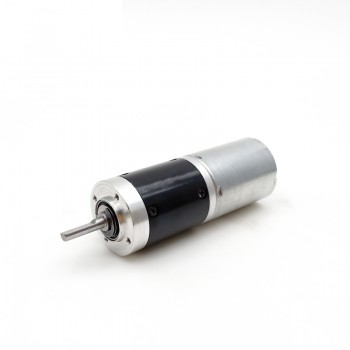

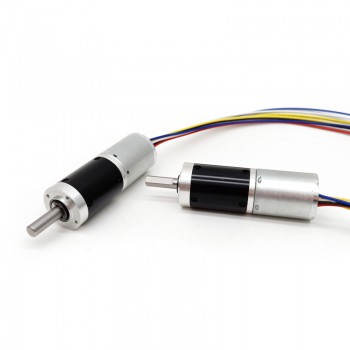

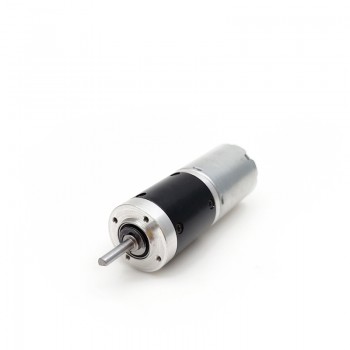

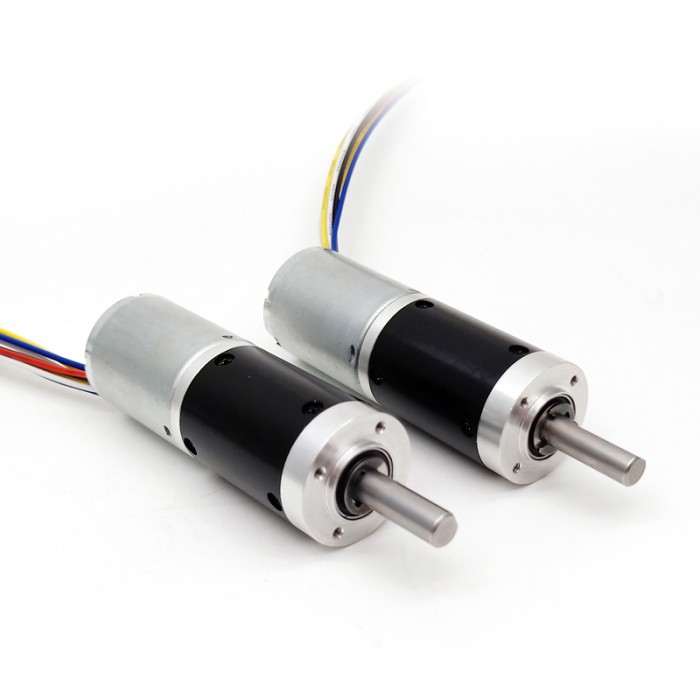

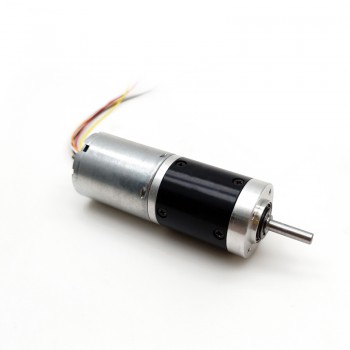

2 Stück BLDC-Getriebemotor GMP24-TEC2430, Ø24 mm, 12V / 24V, 5,0 kg·cm, 2,3W, mit Planetengetriebe
- Handbücher und Dokumentation:
Dieser kompakte DC-Getriebemotor ist mit einem mehrstufigen Planetengetriebe ausgestattet und unterstützt eine konstante Drehbewegung bei niedriger Drehzahl. Durch das mechanische Übersetzungsverhältnis ist ein höheres Drehmoment bei reduzierter Drehzahl möglich, was insbesondere bei Anwendungen mit beschränktem Bauraum und geringem Geräuschpegel vorteilhaft sein kann.
Typische Einsatzbereiche:
Boote, Fahrzeuge, E-Bikes, Lüfter, Haushaltsgeräte, kosmetische Geräte, Smart-Home-Anwendungen, industrielle Geräte.

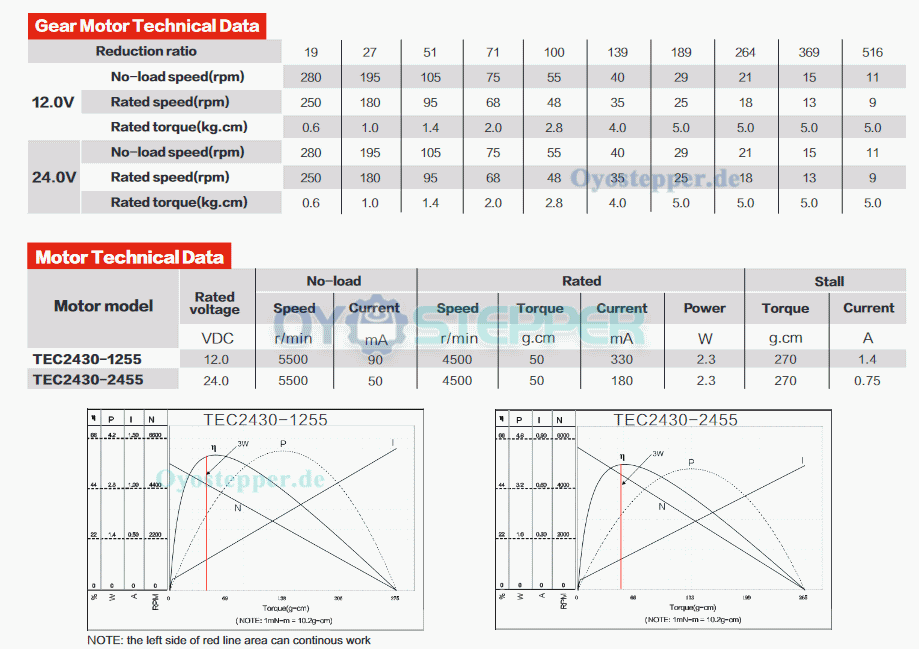

Technische Daten:
Artikelnummer: GMP24-TEC2430
Nennspannung: 12VDC / 24VDC
Nennstrom: 330 mA (12V) / 180 mA (24V)
Leerlaufdrehzahl ohne Getriebe: 5500 U/min
Nenndrehzahl ohne Getriebe: 4500 U/min
Leerlaufdrehzahl mit Getriebe: 11–280 U/min
Nenndrehzahl mit Getriebe: 9–250 U/min
Nennmoment: 5,0 kg·cm
Momentanes max. Toleranzdrehmoment: 10,0 kg·cm
Ausgangsleistung: ca. 2,3 W
Wirkungsgrad: ca. 65 %
Getriebetyp: Planetengetriebe
Motortyp: Bürstenlos
Geräuschpegel (30 cm Abstand): 40–50 dB
Verfügbare Übersetzungsverhältnisse:
19:1, 27:1, 51:1, 71:1, 100:1, 139:1, 189:1, 264:1, 369:1, 516:1;

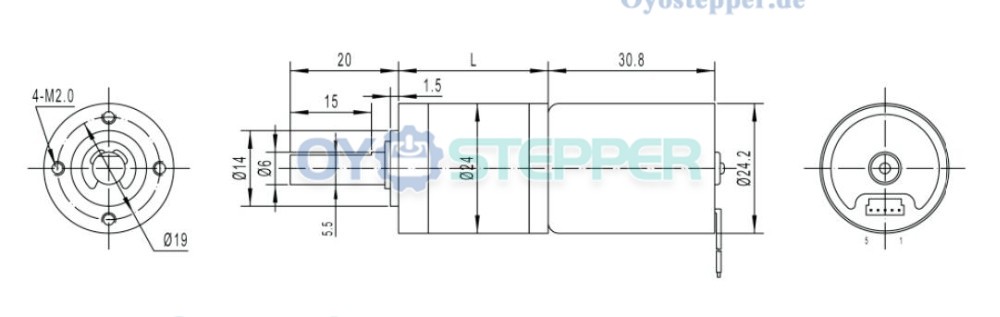

Physikalische Eigenschaften:
Motordurchmesser: 24,2 mm
Motorkörperlänge: 30,8 mm + Getriebe
Getriebedurchmesser: 24 mm
Wellenlänge: 18,5 mm
D-Flachlänge: 15 mm
Wellendurchmesser: 6 mm
Gewicht: ca. 100 g

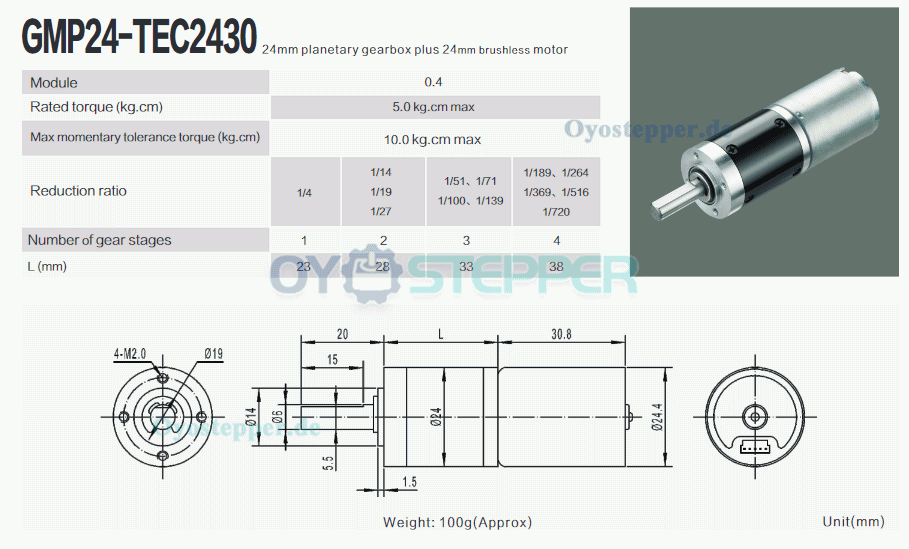

| Physikalische Spezifikation | |
|---|---|
| Körper Länge(mm) | 30.8+Planetengetriebe |
| Schaftdurchmesser(mm) | 6 |
| Schaftlänge(mm) | 18.5 |
| Gewicht(g) | 100 |
| Länge des Getriebes(mm) | 23 / 28 / 33 / 38 |
| Übersetzungsverhältnis | 19:1 / 27:1 / 51:1 / 71:1 / 139:1 / 264:1 / 369:1 / 516:1 / 100:1 / 189:1 |
| Rahmengröße(mm) | Φ24 |
| Abtriebswellentyp | D-Schnitt |
| Einzelne Welle/Doppelwelle | Einzelwelle |
| Getriebetyp | Plantary Gearbox |
| Elektrische Spezifikation | |
| Nennleistung(W) | 2.3 |
| Nennspannung(V) | 12 / 24 |
| Nenndrehmoment(kg.cm) | 5 |
| Nenndrehzahl (U/min) | 9-250 |
| Nennstrom (A) | 0.18 / 0.33 |
