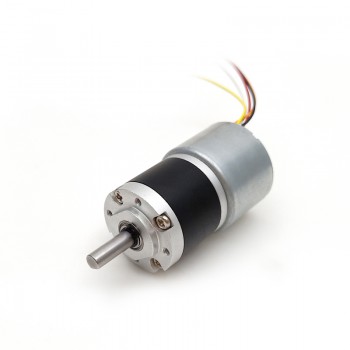

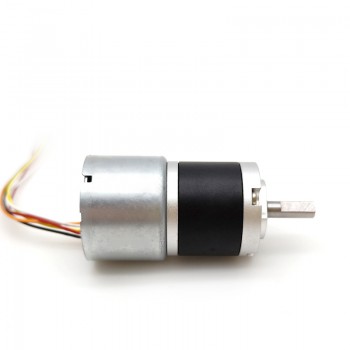

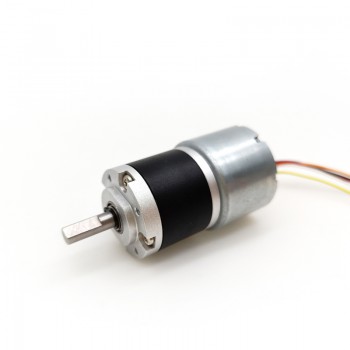

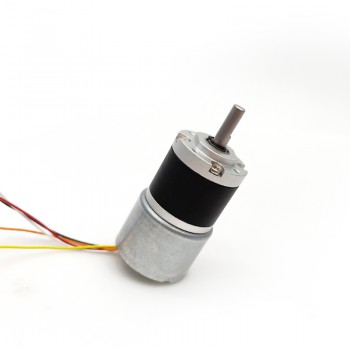

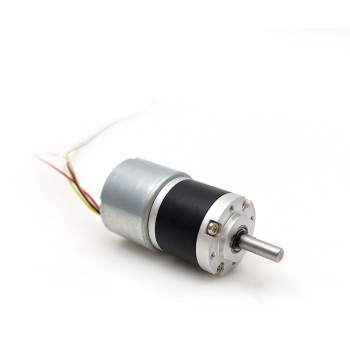

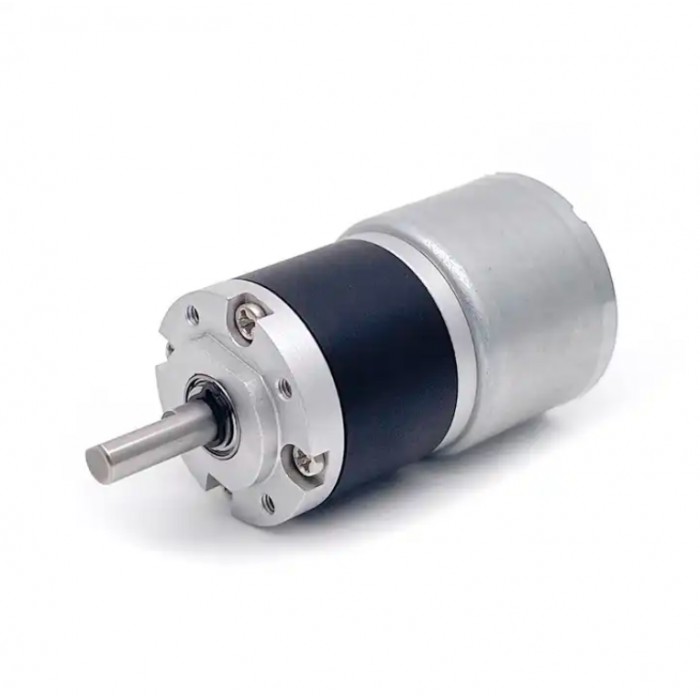

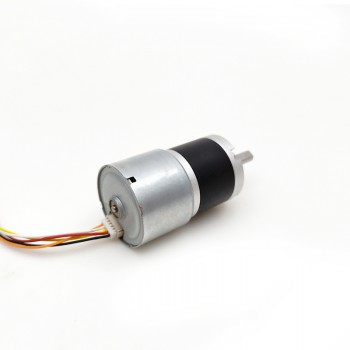

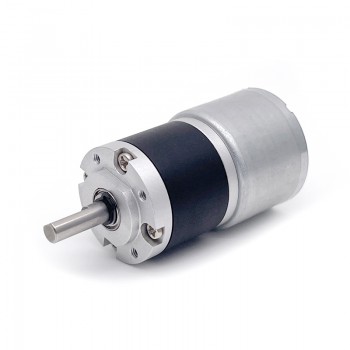

2 Stück BLDC-Getriebemotor GMP22-TEC2418, Ø22 mm, 12V / 24V, 3,0 kg·cm, 1,54W, mit Planetengetriebe
- Handbücher und Dokumentation:
Dieser bürstenlose DC-Getriebemotor kombiniert eine kompakte Bauform mit einem mehrstufigen Planetengetriebe. Er unterstützt Anwendungen mit niedrigem Geräuschpegel und begrenztem Bauraum, bei denen gleichzeitig ein Drehmoment von bis zu 0,8 Nm benötigt wird. Durch verschiedene Übersetzungsverhältnisse kann er an unterschiedliche Bewegungsanforderungen angepasst werden.
Typische Anwendungen:
Robotertechnik, Schlösser, automatische Jalousien, USB-Ventilatoren, Spielautomaten, Banknotenerkennung, Münzrückgabesysteme, Geldzählgeräte, Handtuchspender, automatische Türen, TV-Hebemechanismen, Bürogeräte und Haushaltsanwendungen.

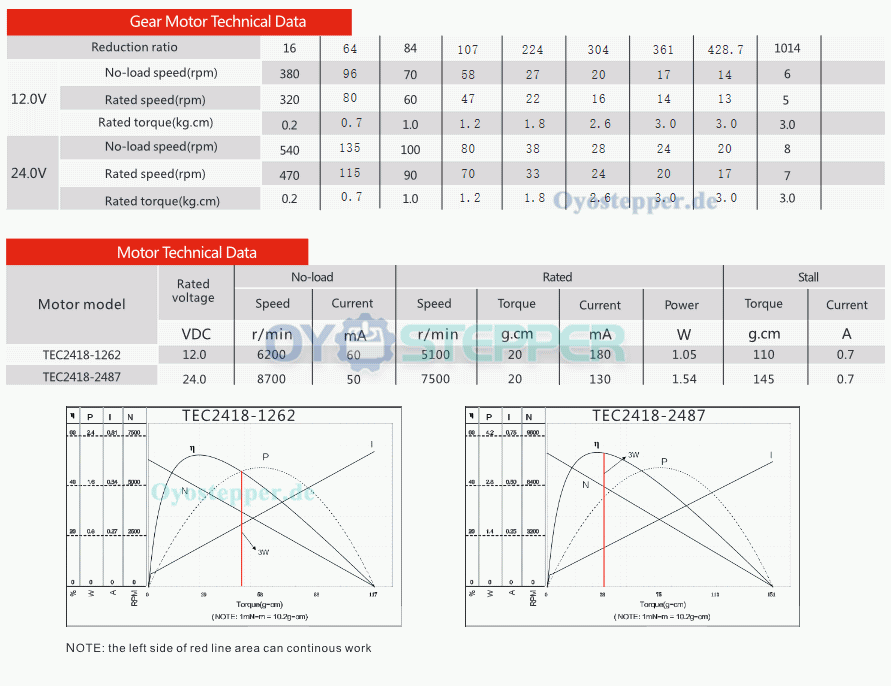

Technische Daten:
Betriebsspannung: 12VDC / 24VDC
Nenndrehmoment: 3,0 kg·cm
Momentanes max. Toleranzdrehmoment: 6,0 kg·cm
Nennstrom: 180 mA (12V) / 130 mA (24V)
Leerlaufdrehzahl ohne Getriebe: 6200 U/min (12V) / 8700 U/min (24V)
Nenndrehzahl ohne Getriebe: 5100 U/min (12V) / 7500 U/min (24V)
Leerlaufdrehzahl mit Getriebe: 6–540 U/min
Nenndrehzahl mit Getriebe: 5–470 U/min
Ausgangsleistung: ca. 1,05 W (12V) / 1,54 W (24V)
Steuerung: PWM
Ansteuerung: intern / extern
Drehrichtung: CW / CCW
Motortyp: bürstenlos
Encoderoption: 1–1024 PPR
Effizienz: ca. 65 %
Getriebetyp: Planetengetriebe
Geräuschpegel (bei 30 cm Abstand): 40–50 dB;
Verfügbare Übersetzungsverhältnisse:
4:1, 4.75:1, 16:1, 19:1, 22.6:1, 64:1, 76:1, 90:1, 107:1, 172:1, 224:1, 256:1, 304:1, 361:1, 428.7:1, 509:1, 1024:1;

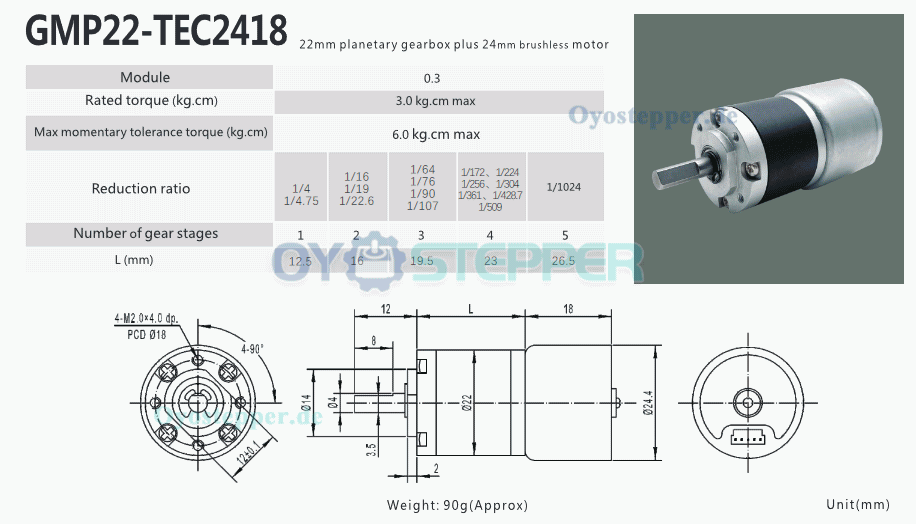

Physikalische Eigenschaften:
Motordurchmesser: 24,4 mm
Getriebedurchmesser: 22 mm
Motorkörperlänge: 18 mm + Getriebe
Wellenlänge: 10 mm
D-Flachlänge: 8 mm
Wellendurchmesser: 4 mm
Gewicht: ca. 90g

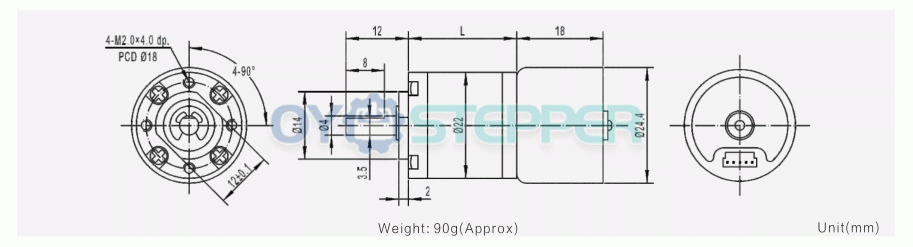

| Physikalische Spezifikation | |
|---|---|
| Körper Länge(mm) | 42+Planetengetriebe |
| Schaftdurchmesser(mm) | 4 |
| Schaftlänge(mm) | 10 |
| Gewicht(g) | 90 |
| Rahmengröße(mm) | Φ42 |
| Länge des Getriebes(mm) | 12.5 / 16 / 19.5 / 23 / 35g |
| Übersetzungsverhältnis | 4:1 / 16:1 / 76:1 / 107:1 / 224:1 / 304:1 / 428.7:1 / 1024:1 / 4.75:1 / 22.6:1 / 64:1 / 90:1 / 172:1 / 256:1 / 361:1 / 509:1 |
| Abtriebswellentyp | D-Schnitt |
| Einzelne Welle/Doppelwelle | Einzelwelle |
| Getriebetyp | Planetengetriebe |
| Elektrische Spezifikation | |
| Nennleistung(W) | 1.05 / 1.54 |
| Nennspannung(V) | 12 / 24 |
| Nenndrehmoment(kg.cm) | 3 |
| Nennstrom (A) | 0.13 / 0.18 |
| Nenndrehzahl (U/min) | 5-470 |
