2 Stück BLDC-Getriebemotor GMP42-TEC4260, Ø42 mm, 12V / 24V, 60 kg·cm, 21W, mit Planetengetriebe
- Handbücher und Dokumentation:
Anwendungsbereiche:
Bootsantriebe, Fahrzeuge, E-Bikes, Lüfter, Haushaltsgeräte, Kosmetikinstrumente, intelligente Haustechnik, industrielle Ausrüstung.

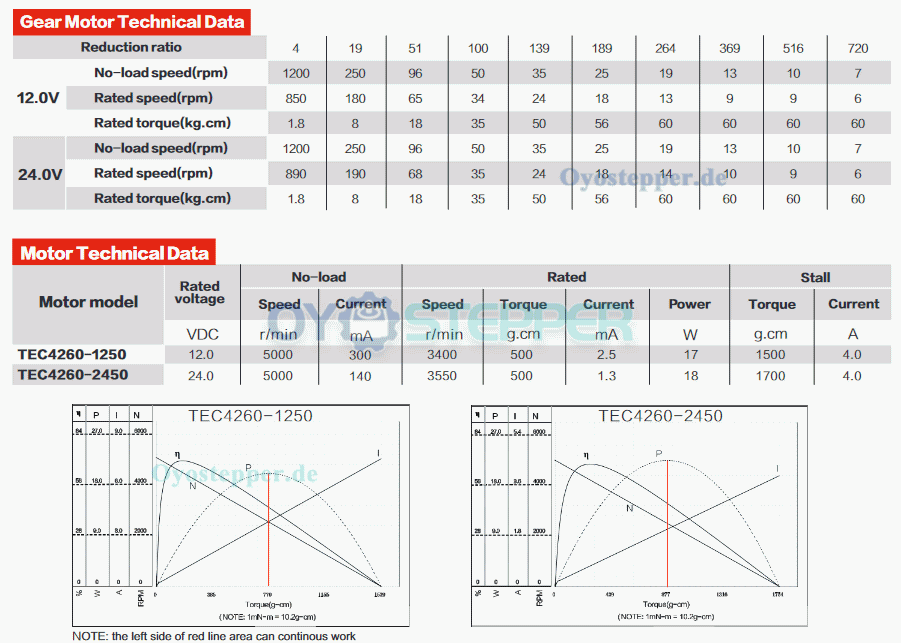

Technische Daten:
Artikelnummer: GMP42-TEC4260
Nennspannung: 12 V / 24 V DC
Nennstrom: 2500 mA (12 V) / 1300 mA (24 V)
Leerlaufdrehzahl ohne Getriebe: 5000 U/min
Nenndrehzahl ohne Getriebe: 3400 U/min (12 V) / 3550 U/min (24 V)
Leerlaufdrehzahl mit Getriebe: 7–1200 U/min
Nenndrehzahl mit Getriebe: 6–890 U/min
Nennmoment: 60,0 kg·cm
Max. kurzzeitig zulässiges Drehmoment: 120,0 kg·cm
Ausgangsleistung: 17 W (12 V) / 18 W (24 V)
Getriebetyp: Planetengetriebe
Motortyp: Bürstenlos
Wirkungsgrad: ca. 79 %
Axialspiel: 0,05–0,5 mm
Geräuschpegel (bei 30 cm Abstand): ca. 40–50 dB；
Verfügbare Übersetzungsverhältnisse:
1 Stufe: 4:1
2 Stufen: 14:1 / 19:1 / 27:1
3 Stufen: 51:1 / 71:1 / 100:1 / 139:1
4 Stufen: 189:1 / 264:1 / 369:1 / 516:1 / 720:1

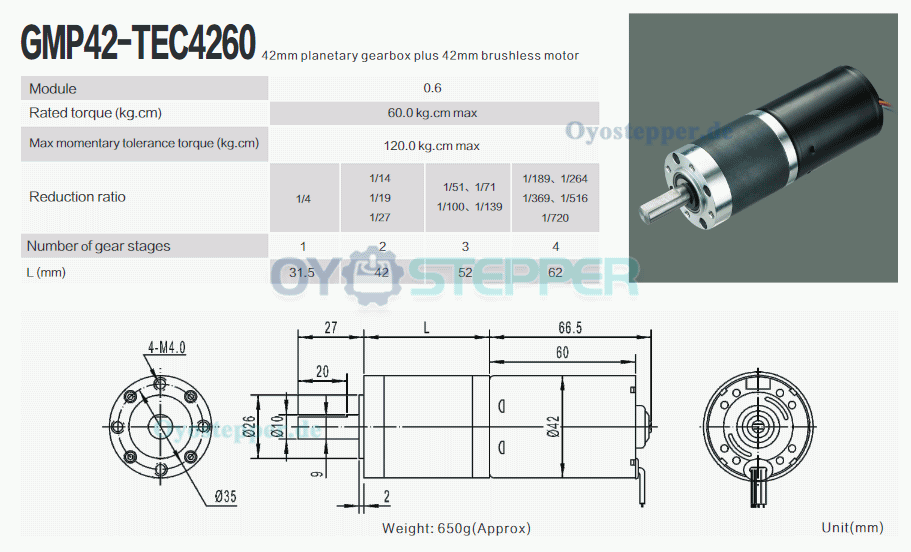

Mechanische Eigenschaften:
Motordurchmesser: 42 mm
Länge des Motorgehäuses: 60 mm
Getriebedurchmesser: 42 mm
Getriebelänge:
1 Stufe: 31,5 mm
2 Stufen: 42 mm
3 Stufen: 52 mm
4 Stufen: 62 mm
Gesamtlänge: 60 mm + Getriebe
Wellenlänge: 25 mm
Wellendurchmesser: 10 mm
D-Flachlänge: 20 mm
D-Flachdurchmesser: 9 mm
Gewicht: ca. 650 g
| Physikalische Spezifikation | |
|---|---|
| Körper Länge(mm) | D-Schnitt |
| Rahmengröße(mm) | Φ42 |
| Schaftdurchmesser(mm) | 10 |
| Schaftlänge(mm) | 27 |
| Gewicht(g) | 650 |
| Länge des Getriebes(mm) | 42 / 52 / 62 / 31.5 |
| Übersetzungsverhältnis | 4:1 / 19:1 / 51:1 / 100:1 / 139:1 / 189:1 / 264:1 / 369:1 / 720:1 / 516:1 |
| Abtriebswellentyp | D-Schnitt |
| Einzelne Welle/Doppelwelle | Einzelwelle |
| Getriebetyp | Planetengetriebe |
| Elektrische Spezifikation | |
| Nennleistung(W) | 17 / 18 |
| Nennspannung(V) | 12 / 24 |
| Nenndrehmoment(kg.cm) | 60 |
| Nenndrehzahl (U/min) | 6-890 |
| Nennstrom (A) | 1.3 / 2.5 |
