2 Stück BLDC-Getriebemotor GMP36-TEC3650, Ø36 mm, 12V / 24V, 30 kg·cm, 18W, mit Planetengetriebe
- Handbücher und Dokumentation:
2 Stück BLDC-Getriebemotor GMP36-TEC3650, Ø36 mm, 12V / 24V, 30 kg·cm, 18W, mit Planetengetriebe
Dieser Gleichstrommotor mit integriertem Planetengetriebe unterstützt Anwendungen mit reduzierter Drehzahl und mechanisch verstärktem Drehmoment. Die kompakte Bauform eignet sich zur Integration in Geräte mit begrenztem Bauraum, bei denen gleichzeitig eine kraftvolle Bewegung erforderlich ist.
Typische Anwendungen:
Fahrzeuge, E-Bikes, Haushaltsgeräte;

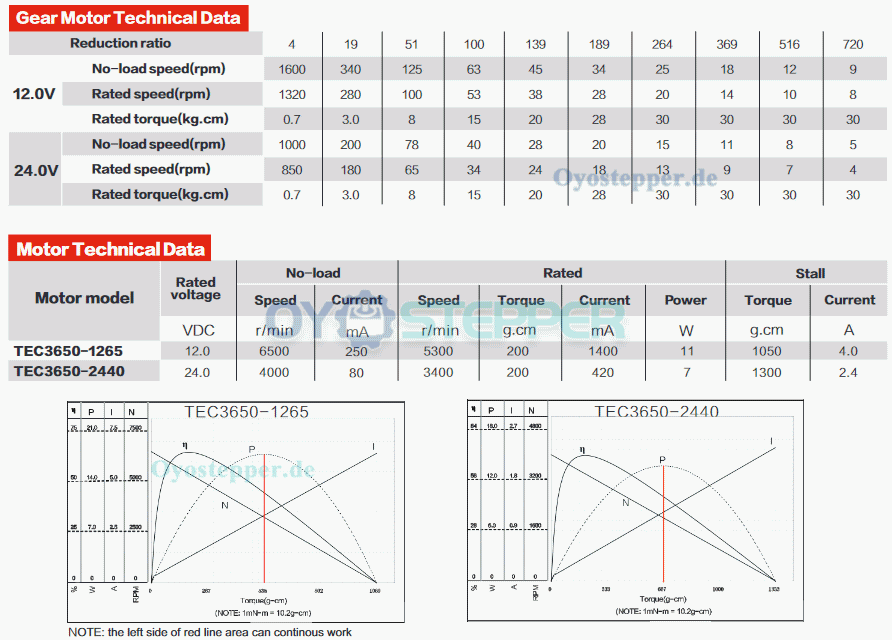

Technische Daten:
Artikelnummer: GMP36-TEC3650
Nennspannung: 12 V / 24 V DC
Nennstrom: 1400 mA (12 V) / 420 mA (24 V)
Leerlaufdrehzahl ohne Getriebe: 6500 U/min (12 V) / 4000 U/min (24 V)
Nenndrehzahl ohne Getriebe: 5300 U/min (12 V) / 3400 U/min (24 V)
Leerlaufdrehzahl mit Getriebe: 5–1600 U/min
Nenndrehzahl mit Getriebe: 4–1320 U/min
Nennmoment: 30,0 kg·cm
Max. zulässiges kurzzeitiges Drehmoment: 60,0 kg·cm
Ausgangsleistung: 11 W (12 V) / 7 W (24 V)
Getriebetyp: Planetengetriebe
Motortyp: Bürstenlos
Drehrichtung: CW / CCW
Axialspiel: 0,05–0,5 mm
Wellentyp: D-Schaft
Wirkungsgradsklasse: IE2
Geräuschpegel (bei 30 cm Abstand): ca. 40–50 dB;
Verfügbare Übersetzungsverhältnisse:
1 Stufe: 4:1
2 Stufen: 14:1 / 19:1 / 27:1
3 Stufen: 51:1 / 71:1 / 100:1 / 139:1
4 Stufen: 189:1 / 264:1 / 369:1 / 516:1 / 720:1;

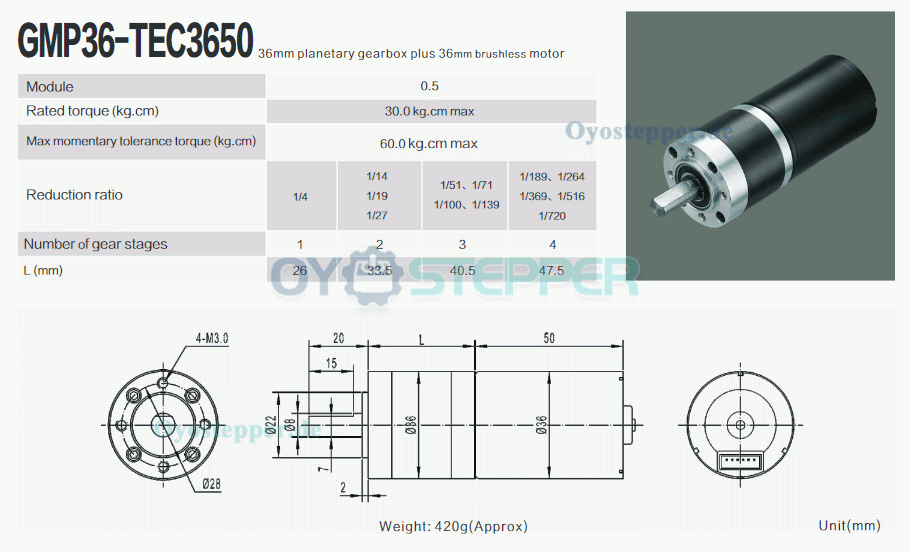

Mechanische Eigenschaften:
Motordurchmesser: 36 mm
Länge des Motorgehäuses: 50 mm
Getriebedurchmesser: 36 mm;
Getriebelängen:
1 Stufe: 26 mm
2 Stufen: 33,5 mm
3 Stufen: 40,5 mm
4 Stufen: 47,5 mm
Gesamtlänge: 50 mm + Getriebe
Wellenlänge: 18 mm
D-Flachlänge: 15 mm
Wellendurchmesser: 8 mm
D-Flachdurchmesser: 7 mm
Gewicht: ca. 420 g
| Physikalische Spezifikation | |
|---|---|
| Körper Länge(mm) | 50+Getriebe |
| Schaftdurchmesser(mm) | 8 |
| Rahmengröße(mm) | Φ36 |
| Länge des Getriebes(mm) | 26 / 33.5 / 40.5 / 47.5 |
| Übersetzungsverhältnis | 4:1 / 19:1 / 10:1 / 100:1 / 139:1 / 189:1 / 264:1 / 369:1 / 516:1 / 720:1 |
| Schaftlänge(mm) | 18 |
| Gewicht(g) | 420 |
| Abtriebswellentyp | D-Schnitt |
| Einzelne Welle/Doppelwelle | Einzelwelle |
| Getriebetyp | Planetengetriebe |
| Elektrische Spezifikation | |
| Nennspannung(V) | 12 / 24 |
| Nenndrehmoment(kg.cm) | 30 |
| Nenndrehzahl (U/min) | 4-1320 |
| Nennstrom (A) | 1.4 / 0.42 |
| Nennleistung(W) | 7 / 11 |
