1-Achsen Closed Loop Schrittmotor 4,25 Nm Nema 24 Closed Loop Schrittmotor und Schrittmotortreiber

1-Achsen Closed Loop Schrittmotor 4,25 Nm Nema 24 Closed Loop Schrittmotor und Schrittmotortreiber

Dieses CNC-Kit beinhaltete:
1 x OK2D872 Zweiphrase Digitaler Schritttreiber für NEMA 23 NEMA 24 NEMA 34 Schrittmotor
1 x Nema 24 Closed Loop Schrittmotor 4,25 Nm/601,97 oz.in Encoder 1000CPR
1 x 1,7 m (67") langes Encoder-Verlängerungskabel für Closed Loop Schrittmotortreiber

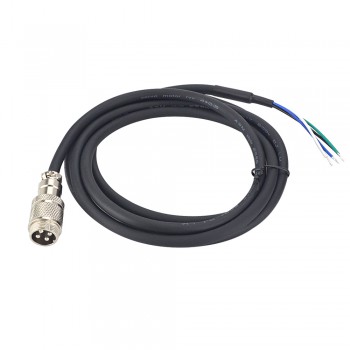

1 x RV-4 AWG20 1,7 m (67") langes Motorverlängerungskabel mit GX16-Luftfahrtstecker für Nema 23- und Nema24 Closed Loop Schrittmotor (nur für Modellmotoren mit Luftfahrtstecker);

Spezifikation

• Hersteller #: 24HS40-5804D-E1000
• Motorentyp: Bipolar
• Schrittwinkel: 1.8 Grad
• Rahmengröße: 60 x 60mm
• Haltemoment: 4.25 N.m(601.97 oz.in)
• Strom: 5.8 A
• Schaftdurchmesser: Φ8 mm
• Volle Schaftlänge im D-Schnitt: 25 mm
• Phasenwiderstand: 0.82 ohm
• Induktivität: 2.7 mH ± 20%(1KHz)
• Anzahl Leiter: 4
• Leitungslänge: 300 mm
• Antriebsspannung: 5V
• Ausgangsstrom: 55mA
• Auflösung: 1000ppr
• Ausgangssignal: 2 Channels
• Bohrungsdurchmesser: Φ8mm
• Ausgangsfrequenz: ≤1MHz
• Laufgeschwindigkeit: ≤5000rpm
• IP-Schutz: IP20

Verbindung

Treiberspezifikation

Leistungsparameter:
Einführung eines neuen 32-Bit-Motorsteuerungs-Dual-Core-DSP-Chips;
Einführung fortschrittlicher Vektorstrom-, Geschwindigkeits- und Positionsregelalgorithmen;
Das Verhältnis von statischem Strom und dynamischem Strom kann automatisch eingestellt werden;
Der Motor ist mit 1000-Zeilen-Encoder ausgestattet;
Optokoppler-isolierter Differenzsignaleingang;
Die Impulsantwortfrequenz kann bis zu 300 kHz erreichen;
Unterteilt in 16 Einstellungen (400~51200), um den Anforderungen der meisten Kunden gerecht zu werden;
Es verfügt über mehrere Schutzfunktionen wie Überstrom, Überspannung, Übergeschwindigkeit, Überhitzung und übermäßigen Trackingfehler.


Spezifikationen:
Modell: OK2D42BH
Ausgangsspitzenstrom: 0 ~ 5,6 A
Eingangsspannung: +18~70 VDC (typisch 36 VDC)
Logiksignalstrom: 7–16 mA (typisch 10 mA)
Impulseingangsfrequenz: 0 ~ 200 kHz
Mikroschritt (Schritte/Umdrehung): 400–51.200 ppm
Encoderstrom: 50 mA
Isolationswiderstand: 500 MΩ
Gewicht: 580 g


Betriebsumgebung und andere Spezifikationen:
Kühlung: Natürliche Kühlung oder Zwangskühlung
Umgebung: Staub, Ölnebel und korrosive Gase vermeiden
Umgebungstemperatur: 0℃ – 50℃
Luftfeuchtigkeit: <80 % RH (nicht kondensierend, kein Frost)
Betriebstemperatur: 70℃ MAX
Vibration: 5,9 m/s2 max
Lagertemperatur: -20℃ －+80℃;

Ressourcen

Motordatenblatt: 24HS40-5804D-E1000.pdf

Motordrehmomentkurve: 24HS40-5804D-E1000_Torque_Curve.pdf

Fahrerhandbuch: OK2D872 user manual.pdf
