1-Achsen Schrittmotor CNC-Kit 8,5 Ncm 1,8 Grad 5V 5A Bipolar Nema 34 Schrittmotor und Treiber
-
Handbücher und Dokumentation:
Motordatenblatt:
Motordrehmomentkurve:
Fahrerhandbuch:
1-Achsen Schrittmotor CNC-Kit 8,5 Ncm 1,8 Grad 5V 5A Bipolar Nema 34 Schrittmotor und Treiber

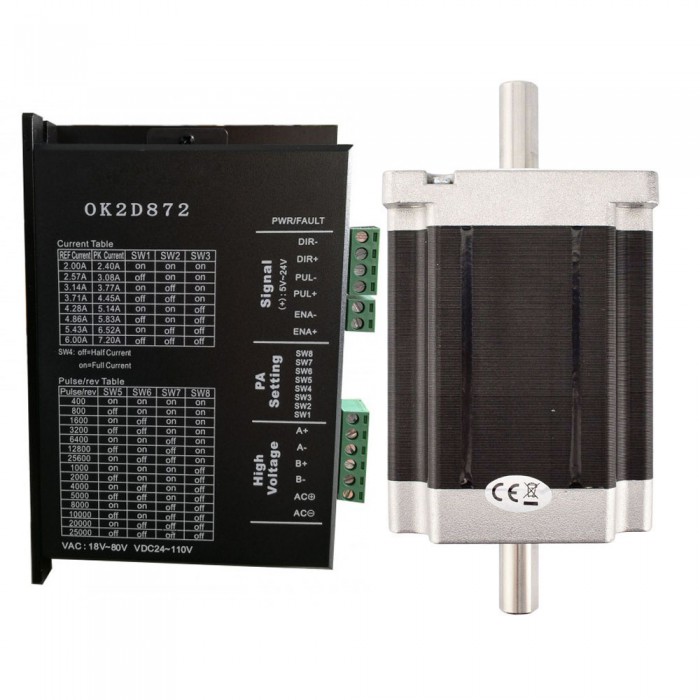

Dieses CNC-Kit beinhaltete:
1 x OK2D872 Zweiphrase Digitaler Schritttreiber für NEMA 23 NEMA 24 NEMA 34 Schrittmotor
1 x Doppelwellen-Nema 34-CNC-Schrittmotor 8,5 Nm (1204 oz.in) 5 A 86 x 114 mm;
Spezifikation
Hersteller #: 34HS46-5004D
Motorentyp: Bipolar
Schrittwinkel: 1.8 Grad
Haltemoment: 8.5Nm(1204oz.in)
Strom: 5A
Stromspannung: 5V
Phasenwiderstand: 1ohms
Induktivität: 11mH ± 20%(1KHz)
Rahmengröße: 86 x 86mm
Körper Länge: 114mm
Schaftdurchmesser: Φ14mm
Schaftlänge: 37mm
Doppel-D-Schnittlänge: 25mm
Anzahl Leiter: 4
Leitungslänge: 300mm
Gewicht: 1.2kg;
Verbindung
A+
|
A-
|
B+
|
B-
|
Schwarz
|
Grün
|
Rot
|
Blau
|
Treiberspezifikation
Elektronische Spezifikationen:
Ausgangsspitzenstrom: 1,4 ~ 5,6 A
Eingangsspannung: 24–110 VDC, 18–80 VAC
Impulseingangsfrequenz: 0 ~ 200 kHz
Schutz:
a.Spitzenüberstrom-Aktionswert 6A ±10 %
b. Überspannungsauslösewert 50 VC
Standard-Kommunikationsrate: 57,6 Kbit/s
Gesamtabmessungen: 19,5 x 60 x 96 mm
Gewicht: ca. 280 g;
Betriebsumgebung und andere Spezifikationen (Tj = 25℃/77℉):
Kühlung: Natürliche Kühlung oder Zwangskühlung
Umgebung: Staub, Ölnebel und korrosive Gase vermeiden
Luftfeuchtigkeit: 40 % rF – 90 % rF
Betriebstemperatur: 0℃ – 70℃
Vibration: 10-55 Hz / 0,15 mm
Lagertemperatur: -20℃ – 80℃;
Spezifikation | |
---|---|
Schrittwinkel(°) | 1.8 |
Körper Länge(mm) | 114 |
Haltemoment (Ncm) | 850 |
Haltemoment (oz.in) | 1203.7 |
Induktivität(mH) | 11 |
Leitungslänge(mm) | 300 |
Nema Größe | Nema 34 |
Anzahl der Leiter | 4 |
Phasenwiderstand(ohm) | 1 |
Nennstrom (A) | 5 |
Schaftdurchmesser(mm) | 14 |
Schaftlänge(mm) | 37 |
Stepper-Treiber-Spezifikation | |
Antriebsspannung(V) | 18 - 80VAC / 36 - 110VDC |
Ausgangsstrom(A) | 2.4 - 7.2 |
Mikroschritt(Steps/rev.) | 400 - 51200 |
Max. Impulseingang(kHZ) | 200 |
Impulsbreite(μs) | 2.5 |
Physikalische Spezifikation | |
Gewicht(g) | 4850 |
