1-Achsen CNC-Schrittmotor-Kit 4,5 Nm 1,8 Grad 2.2V Bipolar Nema 34 Schrittmotor und Schritttreiber

1-Achsen CNC-Schrittmotor-Kit 4,5 Nm 1,8 Grad 2.2V Bipolar Nema 34 Schrittmotor und Schritttreiber

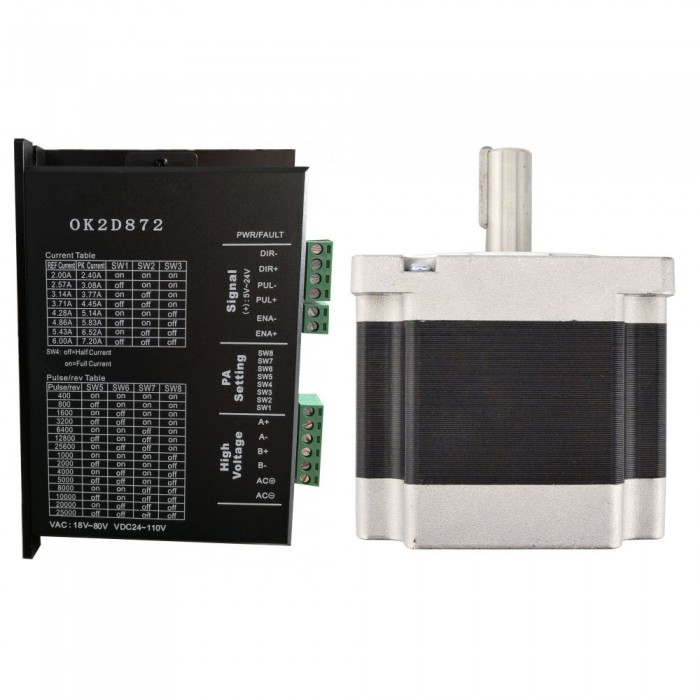

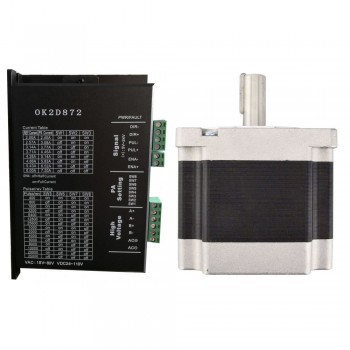

Dieses CNC-Kit enthalten:

1 x Digitaler Schrittantrieb 2.4-7.2A 18-80VAC or 36-110VDC for Nema 34 Motor

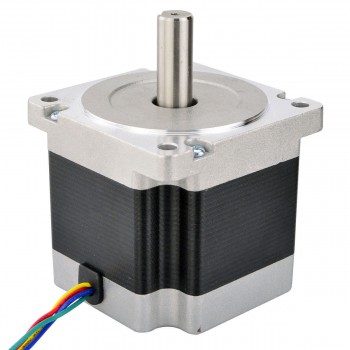

1 x Nema 34 CNC Schrittmotor 4.5Nm (637oz.in) 5.5A 86x86x80mm Schlüsselweg Welle；

Spezifikation

• Hersteller #: 34HS31-5504S
• Motorentyp: Bipolar
• Schrittwinkel: 1.8 Grad
• Haltemoment: 4.5Nm(637oz.in)
• Strom: 5.5A
• Stromspannung: 2.2V
• Phasenwiderstand: 0.4ohms
• Induktivität: 3.5mH ± 20%(1KHz)
• Rahmengröße: 86 x 86mm
• Körper Länge: 80mm
• Schaftdurchmesser: Φ14mm
• Schaftlänge: 35mm
• Keilnutlänge: 25mm
• Anzahl Leiter: 4
• Leitungslänge: 500mm
• Gewicht: 1.2kg

Verbindung

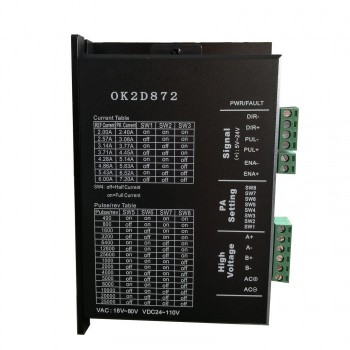

Treiberspezifikation

Merkmale:
Integrierte hohe Unterteilung, geringe Vibration, geringe Wärmeentwicklung und stabiler Betrieb bei niedriger Drehzahl;
Drehmomentkompensation bei mittlerer und hoher Drehzahl;
Integrierte Beschleunigungs- und Verzögerungssteuerung zur Verbesserung des sanften Start-Stopp-Vorgangs;
Es können Einzel- und Doppelimpuls-Steuermodi ausgewählt werden.
Speicher der Motorbetriebsposition;
Differenzielle Optokoppler-Isolierung des Eingangssignals, kompatibel mit 5 V ~ 24 V;
Überstromschutz, Überspannungsschutz;
Automatische Erkennung, flexible Auswahl der Impulsflankenzählmethode;
Grünes Licht zeigt Betrieb an, während rotes Licht Schutz oder Offline anzeigt;
Die aktuellen Wähleinstellungen von SW1-3 sind in der folgenden Tabelle aufgeführt.



Elektronische Spezifikationen:
Ausgangsspitzenstrom: 1,4 ~ 5,6 A
Eingangsspannung: 24–110 VDC, 18–80 VAC
Impulseingangsfrequenz: 0 ~ 200 kHz
Schutz:
a.Spitzenüberstrom-Aktionswert 6A ±10 %
b. Überspannungsauslösewert 50 VC
Standard-Kommunikationsrate: 57,6 Kbit/s
Gesamtabmessungen: 19,5 x 60 x 96 mm
Gewicht: ca. 280 g;


Betriebsumgebung und andere Spezifikationen (Tj = 25℃/77℉):
Kühlung: Natürliche Kühlung oder Zwangskühlung
Umgebung: Staub, Ölnebel und korrosive Gase vermeiden
Luftfeuchtigkeit: 40 % rF – 90 % rF
Betriebstemperatur: 0℃ – 70℃
Vibration: 10-55 Hz / 0,15 mm
Lagertemperatur: -20℃ – 80℃;

Ressourcen

Motordatenblatt: 34HS31-5504S.pdf

Fahrerhandbuch: OK2D872 user manual.pdf
