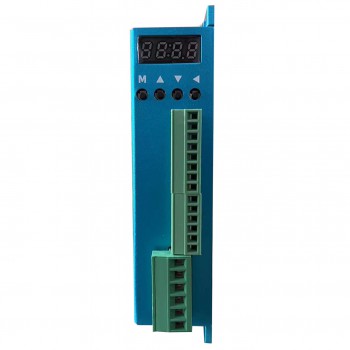

OK2D57ECS Closed-Loop-Schritttreiber 1~6A 24~48VDC für Nema 23, Nema 24 Schrittmotor

OK2D57ECS Closed-Loop-Schritttreiber 1~6A 24~48VDC für Nema 23, Nema 24 Schrittmotor

Hauptmerkmale:
Geschlossener Regelkreis, verhindert Synchronisationsverlust
Breiterer Betriebsbereich – höheres Drehmoment und höhere Drehzahl
Reduzierte Motorerwärmung und effizienter
Sanfte Bewegung und extrem niedriges Motorgeräusch
Benötigt keinen hohen Drehmomentspielraum
Kein Tuning und immer stabil
Schnelle Reaktion, keine Verzögerung und fast keine Einarbeitungszeit
Hohes Drehmoment beim Anfahren und niedriger Drehzahl, hohe Steifigkeit im Stillstand
Bieten Sie servoähnliche Leistung zu deutlich geringeren Kosten;



Leistungsparameter:
Einführung eines neuen 32-Bit-Motorsteuerungs-Dual-Core-DSP-Chips;
Einführung fortschrittlicher Vektorstrom-, Geschwindigkeits- und Positionsregelalgorithmen;
Das Verhältnis von statischem Strom und dynamischem Strom kann automatisch eingestellt werden;
Der Motor ist mit einem hochpräzisen 1000-Zeilen-Encoder ausgestattet;
Optokoppler-isolierter Differenzsignaleingang;
Die Impulsantwortfrequenz kann bis zu 200 kHz erreichen;
Es verfügt über mehrere Schutzfunktionen wie Überstrom, Überspannung, Übergeschwindigkeit, Überhitzung und übermäßigen Trackingfehler.



Spezifikationen:
Modell: OK2D57ECS
Ausgangsspitzenstrom: 1 ~ 6,0 A
Eingangsspannung: +24~48 VDC (typisch 36 VDC)
Logiksignalstrom: 7–20 mA (typisch 10 mA)
Impulseingangsfrequenz: 0 ~ 200 kHz
Logikstrom des digitalen Ausgangsports: 100 mA
Spannungswiderstand des digitalen Ausgangsanschlusses: 24 V
Leistung: 150 W
Isolationswiderstand: 500 MΩ
Gewicht: 300 g;



Betriebsumgebung und andere Spezifikationen (Tj = 25℃/77℉):
Kühlung: Natürliche Kühlung oder Zwangskühlung
Umgebung: Staub, Ölnebel und korrosive Gase vermeiden
Umgebungstemperatur: 0℃ – 50℃
Luftfeuchtigkeit: 40 % rF – 90 % rF
Betriebstemperatur: 70℃ MAX
Vibration: 10 ~ 55 Hz/0,15 mm
Lagertemperatur: -20℃ －+65℃;

Ressourcen:

Treiberhandbuch: OK2D57ECS manual.pdf

Install Size Picture:
