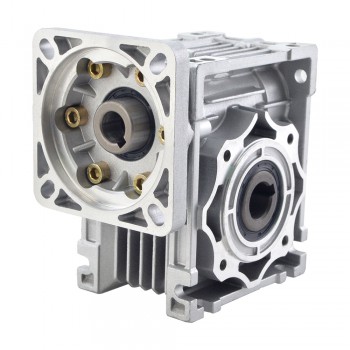

NMRV40 Schneckengetriebe 10:1 für Nema 34 Schrittmotor 14mm Eingangswellendurchmesser

NMRV40 Schneckengetriebe 10:1 für Nema 34 Schrittmotor 14mm Eingangswellendurchmesser

Dieses Schneckengetriebe ist für Nema 34 Schrittmotoren oder andere Motoren der Größe 86mmx86mm ausgelegt. Die Abtriebswelle ist um 90° von der Antriebswelle versetzt. Der Vorteil dieses Getriebes ist die Effizienz und Selbsthemmung. Neben den großen Gehäusen bedeutet die spaltfreie Struktur des Gehäuses, dass es wartungsfrei und hermetisch abgedichtet ist. Es verhindert den leichten Verlust und die Verschlechterung des Schmierstoffs und kann ersetzt werden.

Getriebespezifikation

Hersteller #: NMRV40-G10-D14

Getriebetyp: Schneckengetriebe

Übersetzungsverhältnis: 10:1

Wirkungsgrad: 83%

Zahnspiel bei Nulllast: <=1°

Max. zulässiges Ausgangsdrehmoment: 40Nm(354.03lb-in)

Max. Ausgangsradiallast: 1.44kN

Ausgabetyp: Hohle Bohrung

Durchmesser der Abtriebsbohrung: Φ18mm

Typ der Eingangswelle: Passfedernut Welle

Durchmesser der Eingangswelle: Φ14mm

Eingangswelle Max. Länge: 35mm

Bitte beachten:
Die Ausgangswelle ist verfügbar, bitte kontaktieren Sie unseren technischen Support für Ihre Anforderungen.
Die für dieses Getriebe verfügbaren Übersetzungen sind: 5:1, 7.5:1, 10:1, 15:1, 20:1, 25:1, 30:1 und 40:1
Aufgrund ihres relativ großen Zahnspiels (1°) sind Schneckengetriebe nicht für Positionieranwendungen geeignet.

Ressourcen

• Datenblatt:NMRV030-40-50.pdf
• NMRV40.step
