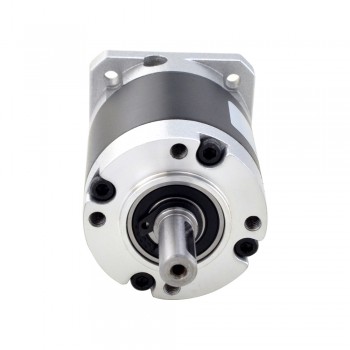

TQMG-Serie Planetengetriebe 50:1 BacklashSpiel 50 arc-min für Nema 17 Schrittmotor
TQMG-Serie Planetengetriebe 50:1 BacklashSpiel 50 arc-min für Nema 17 Schrittmotor
Dieses Planetengetriebe ist mit einer Eingangswellenkupplung ausgestattet, die an einen Standard-Schrittmotor mit 5 mm kurzer Welle nach Nema 17, einen bürstenlosen Gleichstrommotor und einen gebürsteten Gleichstrommotor passt.
Getriebespezifikation
Hersteller #: TQMG17-G50
Getriebetyp: Planeten
Übersetzungsverhältnis: 50: 1
Wirkungsgrad: 90%
Zahnspiel bei Nulllast: <=50arcmin
Max.zulässiges Drehmoment: 10Nm(88.51lb-in)
Geräusch: <=55dB
Wasserdichte Bewertung: IP54
Lebensdauer: 20000Stunden
Physikalische Spezifikation
Rahmengröße: 42 x 42mm
Länge des Getriebes: 51mm
Abtriebswellentyp: Passfedernut Welle
Durchmesser der Abtriebswelle: Φ8mm
Länge der Abtriebswelle: 21.5mm
Durchmesser der Eingangswelle: Φ5mm
Länge der Eingangswelle: 9.5mm
Ressourcen
- Datenblatt:TQMG17-G50.pdf
- TQMG17-G50.STEP
| Physikalische Spezifikation | |
|---|---|
| Rahmengröße(mm) | 42 x 42 |
| Gewicht(g) | 390 |
| Länge des Getriebes(mm) | 51 |
| Durchmesser der Eingangswelle(mm) | 5 |
| Länge der Eingangswelle(mm) | 9.5 |
| Durchmesser der Abtriebswelle(mm) | 8 |
| Länge der Abtriebswelle(mm) | 21.5 |
| Anzug für Motor | Nema 17 |
| Getriebetyp | PLM Series |
| Übersetzungsverhältnis | 50 |
| Zahnspiel bei Nulllast | <=50arcmin |
| Produktart | GEARBOX |
| Abtriebswellentyp | Passfedernut Welle Welle |
