Nema 11 Planetengetriebe Schrittmotor mit Hinterer Welle 5: 1 Planetengetriebe Getriebeschrittmotor
Nema 11 Planetengetriebe Schrittmotor mit Hinterer Welle 5: 1 Planetengetriebe Getriebeschrittmotor

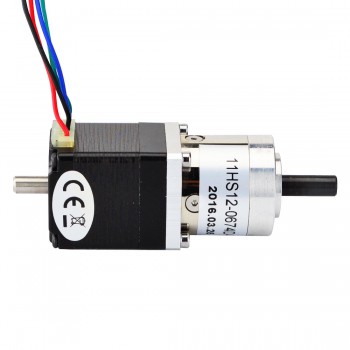

Dieser Nema 11 Schrittmotor mit 31mm Baulänge und 0,67A Nennstrom, integriert ein Planetengetriebe von 5.18: 1 Übersetzungsverhältnis.
Elektrische Spezifikation
- Hersteller #: 11HS12-0674D-PG5
- Motorentyp: Bipolar
- Schrittwinkel: 0.35 Grad
- Haltemoment ohne Getriebe: 6Ncm(8.50oz.in)
- Strom: 0.67A
- Phasenwiderstand: 5.6ohms
- Stromspannung: 3.8V
- Induktivität: 4.2mH ± 20%(1KHz)
Getriebespezifikation
- Getriebetyp: Planeten
- Übersetzungsverhältnis: 5.18: 1
- Wirkungsgrad: 90%
- Zahnspiel bei Nulllast: <=1 Grad
- Max.zulässiges Drehmoment: 2Nm(283oz.in)
- Moment Zulässiges Drehmoment: 4Nm(566oz.in)
- Maximale axiale Belastung der Welle: 5N
- Maximale radiale Belastung der Welle: 25N
Physikalische Spezifikation
- Rahmengröße: 30 x 30mm
- Motorlänge: 31.5mm
- Länge des Getriebes: 27.2mm
- Vorderschaftdurchmesser: Φ6mm
- Länge desVorderen Schafts: 18mm
- Länge des vorderen D-Schnitts: 12mm
- Durchmesser der hinteren Welle: 5mm
- Hintere Schaftlänge: 10mm
- Anzahl Leiter: 4
- Leitungslänge: 300mm
- Gewicht: 120g
Verbindung
|
A+
|
A-
|
B+
|
B-
|
|
Schwarz
|
Grün
|
Rot
|
Blau
|
Ressourcen
Vollständiges Datenblatt: 11HS12-0674D-PG5.pdf
| Getriebespezifikation | |
|---|---|
| Zahnspiel bei Nulllast(Max.°) | 1 |
| Wirkungsgrad | 90% |
| Übersetzungsverhältnis | 5.18:1 |
| Länge des Getriebes(mm) | 27.2 |
| Getriebetyp | Planeten |
| Max. Zulässiges Drehmoment(Ncm) | 200 |
| Max. Zulässiges Drehmoment(oz.in) | 283.2 |
| Moment Zulässiges Drehmoment(Ncm) | 566.4 |
| Maximale axiale Belastung der Welle(N) | 5 |
| Maximale radiale Belastung der Welle(N) | 25 |
| Spezifikation | |
| Induktivität(mH) | 4 |
| Leitungslänge(mm) | 300 |
| Nema Größe | Nema 11 |
| Anzahl der Leiter | 4 |
| Phasenwiderstand(ohm) | 5.6 |
| Nennstrom (A) | 0.67 |
| Schaftdurchmesser(mm) | 6 |
| Schaftlänge(mm) | 18 |
| Bipolar/Unipolar | Bipolar |
| Haltemoment ohne Getriebe(Ncm) | 7 |
| Haltemoment ohne Getriebe(oz.in) | 9.9 |
| Motorlänge(mm) | 32 |
| Einzelne Welle/Doppelwelle | Doppelwelle |
| Abtriebswellentyp | D-Cut |
| Physikalische Spezifikation | |
| Gewicht(g) | 200 |
