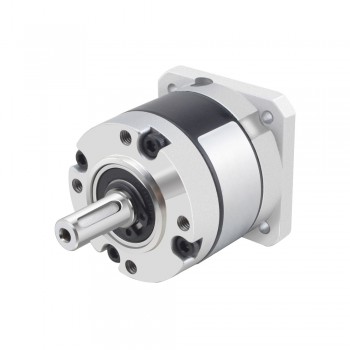

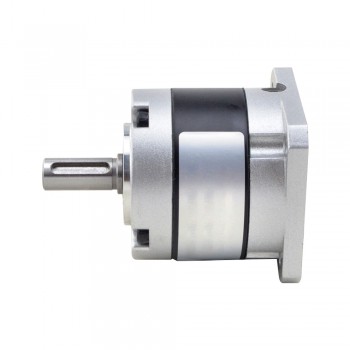

TQMG-Serie Planetengetriebe 10:1 BacklashSpiel 30 arc-min für Nema 17 Schrittmotor

TQMG-Serie Planetengetriebe 10:1 BacklashSpiel 30 arc-min für Nema 17 Schrittmotor
Artikelnummer:TQMG17-G10
Rezension schreiben
Preis:€20.65
Menge:- +

Mengenpreis:
Kaufmenge Einzelpreis Rabatt
5 €19.62 5%
10 €18.58 10%
50 €17.55 15%
100 €16.51 20%
In den Warenkorb legen

TQMG-Serie Planetengetriebe 10:1 BacklashSpiel 30 arc-min für Nema 17 Schrittmotor



Dieses Planetengetriebe ist mit einer Eingangswellenkupplung ausgestattet, die an einen Standard-Schrittmotor mit 5 mm kurzer Welle nach Nema 17, einen bürstenlosen Gleichstrommotor und einen gebürsteten Gleichstrommotor passt.

Einer der passenden Motoren ist 17HS15-1584S, für andere Motoren wenden Sie sich bitte an unseren technischen Support für eine kundenspezifische Motorwelle.



Getriebespezifikation

Hersteller #: TQMG17-G10

Getriebetyp: Planeten

Übersetzungsverhältnis: 10: 1

Wirkungsgrad: 90%

Zahnspiel bei Nulllast: <=30arcmin

Max.zulässiges Drehmoment: 5Nm(44.25lb-in)

Geräusch: <=55dB

Wasserdichte Bewertung: IP54

Lebensdauer: 20000Stunden



Physikalische Spezifikation

Rahmengröße: 42 x 42mm

Länge des Getriebes: 40mm

Abtriebswellentyp: Passfedernut Welle

Durchmesser der Abtriebswelle: Φ8mm

Länge der Abtriebswelle: 21.5mm

Durchmesser der Eingangswelle: Φ5mm

Länge der Eingangswelle: 9.5mm



Ressourcen

Précédent: NMRV40 Schneckenuntersetzungsgetriebe 5:1 für Nema 34 Schrittmotor Schneckengetriebe
Suivant: TQMG-Serie Planetengetriebe 100:1 BacklashSpiel 50 arc-min für Nema 17 Schrittmotor
Physikalische Spezifikation
Rahmengröße(mm) 42 x 42
Gewicht(g) 310
Länge des Getriebes(mm) 40
Durchmesser der Eingangswelle(mm) 5
Länge der Eingangswelle(mm) 9.5
Durchmesser der Abtriebswelle(mm) 8
Länge der Abtriebswelle(mm) 21.5
Anzug für Motor Nema 17
Getriebetyp PLM Series
Übersetzungsverhältnis 10
Zahnspiel bei Nulllast <=30arcmin
Produktart PLM Series Planetary Gearbox
Abtriebswellentyp Passfedernut Welle Welle
