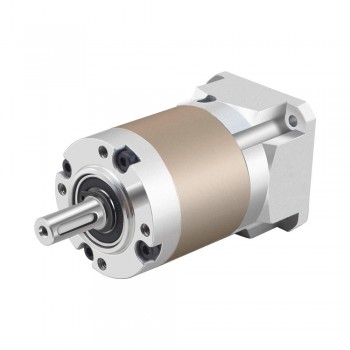

TQEG-Serie Planetengetriebe Übersetzungsverhältnis 50:1 Spiel 20 Winkelminuten für Nema 17 Schrittmotor
TQEG-Serie Planetengetriebe Übersetzungsverhältnis 50:1 Spiel 20 Winkelminuten für Nema 17 Schrittmotor
Dieses hochpräzise Planetengetriebe gehört zum Getriebe der EG-Serie mit einem Übersetzungsverhältnis von 50:1 und einem maximalen Verdrehspiel von 20 arc-min. Es ist eine ausgezeichnete Wahl für Anwendungen, die eine gute Genauigkeit und Zuverlässigkeit zu einem außergewöhnlichen Preis erfordern. Dieses Inline-Planetengetriebe verfügt über eine Eingangswellenkupplung, die zu jedem Standard-Schrittmotor Nema 17 und bürstenlosen Gleichstrommotor passt.
Getriebespezifikation
Hersteller #: TQEG17-G50
Getriebetyp: Planeten
Übersetzungsverhältnis: 50: 1
Wirkungsgrad: 94%
Zahnspiel bei Nulllast: <=20 arcmin
Max.zulässiges Drehmoment: 10 Nm(88.51 lb-in)
Moment Zulässiges Drehmoment: 20 Nm(177.01 lb-in)
Geräusch: <=55dB
Wasserdichte Bewertung: IP54
Lebensdauer: 20000 Stunden
Physikalische Spezifikation
Rahmengröße: 42 x 42 mm
Länge des Getriebes: 67 mm
Abtriebswellentyp: Passfedernut Welle
Durchmesser der Abtriebswelle: Φ8 mm
Länge der Abtriebswelle: 21.5 mm
Durchmesser der Eingangswelle: Φ5 mm
Länge der Eingangswelle: 24 mm
Ressourcen
Datenblatt: TQEG17-G50.pdf
Physikalische Spezifikation | |
---|---|
Rahmengröße(mm) | 42 x 42 |
Gewicht(g) | 391 |
Länge des Getriebes(mm) | 67 |
Durchmesser der Eingangswelle(mm) | 5 |
Länge der Eingangswelle(mm) | 24 |
Durchmesser der Abtriebswelle(mm) | 8 |
Länge der Abtriebswelle(mm) | 21.5 |
Anzug für Motor | Nema 17 |
Getriebetyp | PLE Series |
Übersetzungsverhältnis | 50 |
Zahnspiel bei Nulllast | <=20 arcmin |
Produktart | Planetengetriebe der PLE-Serie |
Abtriebswellentyp | Passfedernut Welle Welle |
