Nema 23 Schrittmotor Bipolar 1,8 Grad 1.9Nm 2.8A 3.2V 4 Drähte Φ6mm Welle CNC Hybrid-Schrittmotor
Nema 23 Schrittmotor Bipolar 1,8 Grad 1.9Nm 2.8A 3.2V 4 Drähte Φ6mm Welle CNC Hybrid-Schrittmotor

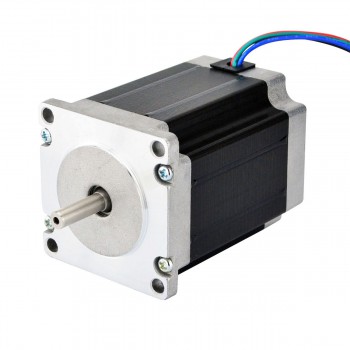

Der NEMA 23 Schrittmotor ist mit Schrittwinkel 1,8 Grad und Größe 57x57x76mm. Es hat 4 Drähte, jede Phase zieht 2.8A, mit Haltemoment 1.9Nm (269oz.in).
Bitte beachten Sie: Diese Welle hat einen Durchmesser von 6mm.
Elektrische Spezifikation
- Hersteller #: 23HS30-2804S1
- Motorentyp: Bipolar
- Schrittwinkel: 1.8°
- Haltemoment: 1.9Nm(269oz.in)
- Strom: 2.8A
- Stromspannung: 3.2V
- Phasenwiderstand: 1.13ohms
- Induktivität: 5.4mH ± 20%(1KHz)
Physikalische Spezifikation
- Rahmengröße: 57 x 57mm
- Körper Länge: 76mm
- Schaftdurchmesser: Φ6mm
- Schaftlänge: 21mm
- Double D-Schnittlänge: 15mm
- Anzahl Leiter: 4
- Leitungslänge: 500mm
- Gewicht: 1.2kg
Verbindung
| A+ | A- | B+ | B- |
| Schwarz | Grün | Rot | Blau |
| Elektrische Spezifikation | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Haltemoment (Ncm) | 190 |
| Haltemoment (oz.in) | 269 |
| Induktivität(mH) | 5.4 |
| Phasenwiderstand(ohm) | 1.13 |
| Nennstrom (A) | 2.8 |
| Schrittwinkel(°) | 1.8 |
| Physikalische Spezifikation | |
| Körper Länge(mm) | 76 |
| Rahmengröße(mm) | 57x57 |
| Einzelne Welle/Doppelwelle | Einzelne Welle |
| Abtriebswellentyp | D-Cut |
| Schaftdurchmesser(mm) | 6 |
| Schaftlänge(mm) | 21 |
| Anzahl der Leiter | 4 |
| Leitungslänge(mm) | 500 |
| Gewicht(g) | 1100 |
- Stecker: Molex, Harwin, Tyco/AMP, JST etc.
- Anschlussdrähte & Kabel: Sonderlängen, Schutzschlauch
- Welle: Rund, D-Cut, Quergebohrt, Keilnut, Gewinde oder Hohl
- Wicklung: Widerstand, Induktivität, Nennstrom, usw.
