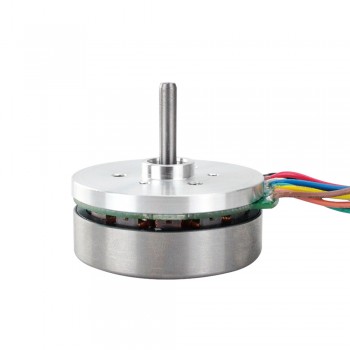

Außenläufermotor 24V 5000 U/min 0.05 Nm 30W 1.6 A 3 Phasen Bürstenloser DC-Getriebemotor

Außenläufermotor 24V 5000 U/min 0.05 Nm 30W 1.6 A 3 Phasen Bürstenloser DC-Getriebemotor
Artikelnummer:45BLE18-24-01
Rezension schreiben
Preis:€99.37
Menge:- +

Mengenpreis:
Kaufmenge Einzelpreis Rabatt
5 €94.40 5%
10 €92.41 7%
50 €89.43 10%
100 €84.46 15%
In den Warenkorb legen

Außenläufermotor 24V 5000 U/min 0.05 Nm 30W 1.6 A 3 Phasen Bürstenloser DC-Getriebemotor



Elektrische Spezifikation

  • Hersteller #: 45BLE18-24-01
  • Anzahl der Phasen: 3
  • Polen: 16
  • Phasenwiderstand/Linie: 1.42±10% ohms@20℃
  • Inductance/Line: 0.6±20% mH@1kHz
  • Nennspannung: 24 VDC
  • Leerlaufdrehzahl: 6500±10% RPM
  • Leerlaufstrom: 0.5 A
  • Nenndrehmoment: 50 mN.m
  • Nenngeschwindigkeit: 5000 RPM
  • Nennstrom: 1.6A
  • Nennleistung: 30 W
  • Zurück EMF-Konstante:: 2.61 Vrms/kRPM
  • Torque Constant: 35.3 mN.m/A
  • Rotorträgheit: 99 g.cm2
  • Temperaturanstieg: Weniger als 80k
  • Isolationsklasse: B 130 ℃
  • Spannungsfestigkeit: 500 VAC 1MIN
  • Isolationswiderstand: 100 MOhm @500VDC
  • Umgebungstemperatur: -25 ~ +50 ℃

Physikalische Spezifikation

  • Rahmengröße: Φ43.2 mm
  • Körper Länge: 18 mm
  • Schaftdurchmesser: Φ4 mm
  • Schaftlänge: 20.6 mm
  • Anzahl Leiter: 8
  • Leitungslänge: 300 mmMin.
  • Sensor: Hallsensor
  • Gewicht: 80 g

Verbindung

U V W GND 2 1 3 VHall
Orange Braun Gelb Schwarz Grün Blau Weiss Rot



Ressourcen

Vollständiges Datenblatt: 45BLE18-24-01.pdf

Précédent: Außenläufermotor 24V 2760 U/min 0.0253 Nm 7W 0.5A 3 Phasen Bürstenloser DC-Getriebemotor
Suivant: Außenläufermotor 24V 5250 U/min 0.084Nm 50W 2.6 A 3 Phasen Bürstenloser DC-Getriebemotor
BLDC Motor Specification
Isolationsklasse B 130 ℃
Nennstrom(A) 1.6
Nennleistung(W) 30 W
Nenndrehmoment(Nm) 0.05
Nennspannung(V) 24
Phase 3
Polen 16
Physikalische Spezifikation
Körper Länge(mm) 18
Rahmengröße(mm) Φ43.2
Anzahl der Leiter 8
Schaftdurchmesser(mm) Φ4
Schaftlänge(mm) 20.6
Gewicht(g) 80
