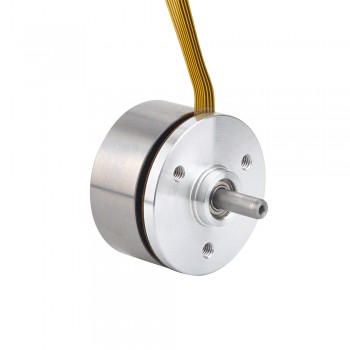

Außenläufermotor 24V 2760 U/min 0.0253 Nm 7W 0.5A 3 Phasen Bürstenloser DC-Getriebemotor

Außenläufermotor 24V 2760 U/min 0.0253 Nm 7W 0.5A 3 Phasen Bürstenloser DC-Getriebemotor
Artikelnummer:32BLE18-24-01
Rezension schreiben
Preis:€93.36
Menge:- +

Mengenpreis:
Kaufmenge Einzelpreis Rabatt
5 €88.69 5%
10 €86.82 7%
50 €84.02 10%
100 €79.36 15%
In den Warenkorb legen

Außenläufermotor 24V 2760 U/min 0.0253 Nm 7W 0.5A 3 Phasen Bürstenloser DC-Getriebemotor



Elektrische Spezifikation

  • Hersteller #: 32BLE18-24-01
  • Anzahl der Phasen: 3
  • Polen: 8
  • Phasenwiderstand/Linie: 13.7±10% ohms@20℃
  • Inductance/Line: 7.73±20% mH@1kHz
  • Nennspannung: 24 VDC
  • Leerlaufdrehzahl: 4530±10% RPM
  • Leerlaufstrom: 0.3 A
  • Nenndrehmoment: 25.3 mN.m
  • Nenngeschwindigkeit: 2760 RPM
  • Nennstrom: 0.5 A
  • Nennleistung: 7 W
  • Back EMF Constant: 3.75 Vrms/kRPM
  • Torque Constant: 50 mN.m/A
  • Rotorträgheit: 35 g.cm2
  • Temperature Rise: Weniger als 80 ℃
  • Isolationsklasse: B 130 ℃
  • Spannungsfestigkeit: 500 VAC 1MIN
  • Isolationswiderstand: 100 MOhm @500VDC
  • Umgebungstemperatur: -25 ~ +50 ℃

Physikalische Spezifikation

  • Rahmengröße: Φ32 mm
  • Körper Länge: 17.5 mm
  • Schaftdurchmesser: Φ4 mm
  • Schaftlänge: 13.8 mm
  • Anzahl Leiter: 8
  • Leitungslänge: 92.5 mm
  • Sensor: Hall-Sensor
  • Gewicht: 50 g

Verbindung

1 2 3 4 5 6 7 8
Vcc Hall C Hall A Hall B GND W V U



Ressourcen

Vollständiges Datenblatt: 32BLE18-24-01.pdf

Précédent: PM Externer Linearschrittmotor 4 Phasen 0,4 A Leitung 0,5 mm/0,0197" Länge 21 mm Φ42 x 16,5 mm
Suivant: Außenläufermotor 24V 5000 U/min 0.05 Nm 30W 1.6 A 3 Phasen Bürstenloser DC-Getriebemotor
BLDC Motor Specification
Isolationsklasse B 130 ℃
Körper Länge(mm) 17.5
Nennstrom(A) 0.5
Nennleistung(W) 7
Nenndrehmoment(Nm) 0.0253
Nennspannung(V) 24
Phase 3
Polen 8
Physikalische Spezifikation
Rahmengröße(mm) Φ32
Anzahl der Leiter 8
Schaftdurchmesser(mm) Φ4
Schaftlänge(mm) 13.8
Gewicht(g) 50
