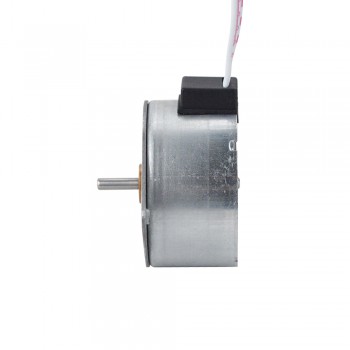

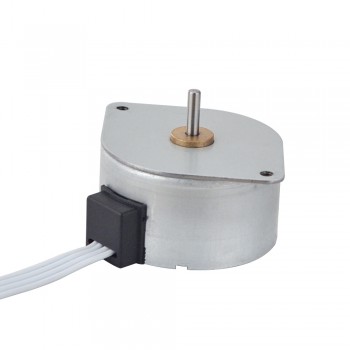

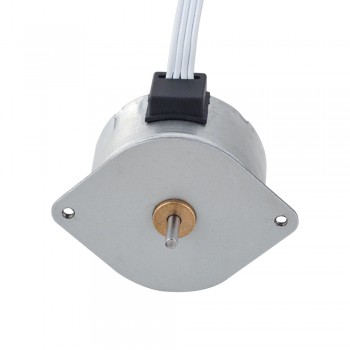

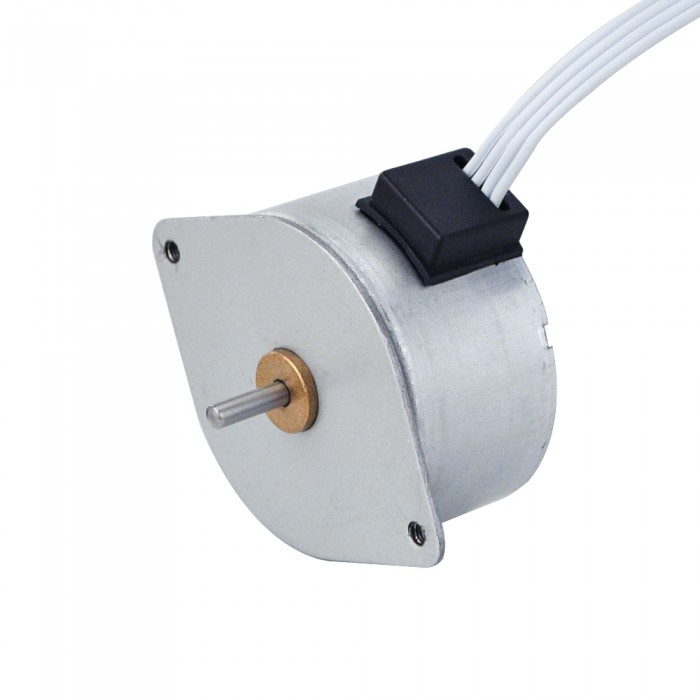

PM-Rotationsschrittmotor PM-Schrittmotor 2 Phase 7,5 Grad 68,6 mN.m 0,6 A 4 Drähte Φ42x23,5 mm
PM-Rotationsschrittmotor PM-Schrittmotor 2 Phase 7,5 Grad 68,6 mN.m 0,6 A 4 Drähte Φ42x23,5 mm
Elektrische Spezifikation

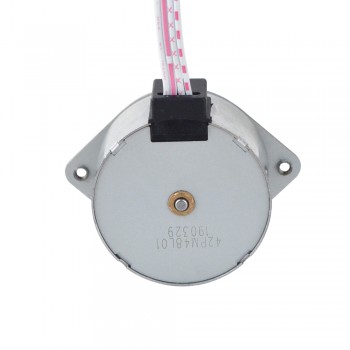

- Hersteller #: 42PM48L01
- Motorentyp: PM-Schrittmotor
- Anzahl der Phasen: 2
- Schrittwinkel: 7.5 Grad
- Strom: 0.6 A
- Haltemoment: 68.6 mN.m(9.717 oz.in)
- Rastmoment: 27.44 mN.m(3.887 oz.in)
- Phasenwiderstand: 5.8 ± 7% ohms(20 ℃)
- Induktivität: 9.5 mH ± 20%(1KHz)
- Rotorträgheit: Weniger als 10.5 g.cm2
- Lebensdauer: 3000h MIN(20 ℃,100 pps)
Physikalische Spezifikation
- Rahmengröße: Φ42 mm
- Körper Länge: 23.5 mm
- Schaftdurchmesser: Φ3 mm
- Schaftlänge: 12 mm

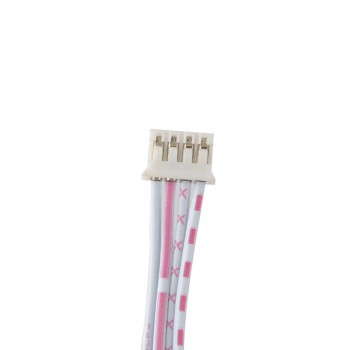

- Anzahl Leiter: 4 mit Stecker PH2.0A-4Y
- Leitungslänge: 80 mm
- Gewicht: 126.4 g
Verbindung
|
A+
|
A-
|
B+
|
B-
|
|
4
|
2
|
3
|
1
|
Ressourcen
- Vollständiges Datenblatt: 42PM48L01.pdf
| Elektrische Spezifikation | |
|---|---|
| Haltemoment (oz.in) | 9.717 |
| Induktivität(mH) | 9.5 |
| Phasenwiderstand(ohm) | 5.8 |
| Schrittwinkel(°) | 7.5 |
| Anzahl der Phasen | 2 |
| Rastmoment(mN.m) | 27.44 |
| Rastmoment(oz.in) | 3.887 |
| Haltemoment(mN.m) | 68.6 |
| Physikalische Spezifikation | |
| Körper Länge(mm) | 23.5 |
| Rahmengröße(mm) | Φ42 |
| Leitungslänge(mm) | 80 |
| Anzahl der Leiter | 4 |
| Schaftdurchmesser(mm) | Φ3 |
| Schaftlänge(mm) | 12 |
