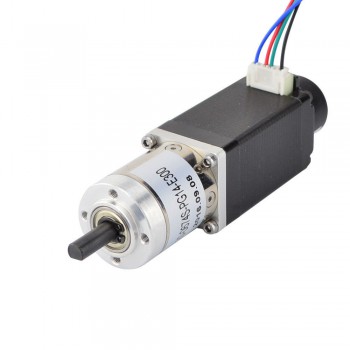

Nema 11 Closed Loop Getriebe Schrittmotor 5:1 mit Encoder 300CPR 1.8 Grad 8.04V 0.67A 4 Drähte Getriebeschrittmotor
Nema 11 Closed Loop Getriebe Schrittmotor 5:1 mit Encoder 300CPR 1.8 Grad 8.04V 0.67A 4 Drähte Getriebeschrittmotor
Motorspezifikation
- Hersteller #: 11HS20-0674D-PG5-E22-300
- Motorentyp: Bipolar
- Schrittwinkel ohne Getriebe: 1.8 Grad
- Haltemoment ohne Getriebe: 0.12Nm(16.997oz.in)
- Strom: 0.67A
- Phasenwiderstand: 12.00ohms
- Stromspannung: 8.04V
- Induktivität: 6.50mH ± 20%(1KHz)
- Anzahl Leiter: 4
- Leitungslänge: 500mm
Getriebespezifikation
- Getriebetyp: Planeten
- Länge des Getriebes: 27.2mm
- Übersetzungsverhältnis: 5.18
- Wirkungsgrad: 90%
- Schaftdurchmesser: Φ6mm
- Schaftlänge: 18mm
- Double D-Schnittlänge: 12mm
- Zahnspiel bei Nulllast: <=1Grad
- Max.zulässiges Drehmoment: 2Nm(283.28oz.in)
- Moment Zulässiges Drehmoment: 4Nm(566.56oz.in)
- Maximale axiale Belastung der Welle: 5N
- Maximale radiale Belastung der Welle: 25N
Encoder Spezifikation
- Versorgungsspannung: 5VDC
- Ausgangsstrom: ≤20mA
- Auflösung: 300cpr
- Ausgangssignal: 2 Channels
- Schaftdurchmesser: Φ4mm
- Ausgangsfrequenz: ≤30KHz
- Ausgang niedrige Spannung: ≤0.3VDC
- Ausgang Hochspannung: ≥3.4VDC
Verbindung
A+
|
A-
|
B+
|
B-
|
Schwarz
|
Grün
|
Rot
|
Blau
|
Ressourcen
Motordatenblatt: 11HS20-0674D-PG5-E22-300.pdf
Spezifikation | |
---|---|
Bipolar/Unipolar | Bipolar |
Haltemoment (Ncm) | 12 |
Haltemoment (oz.in) | 16.997 |
Induktivität(mH) | 6.5 |
Leitungslänge(mm) | 500 |
Nema Größe | Nema 11 |
Anzahl der Leiter | 4 |
Phasenwiderstand(ohm) | 12 |
Nennstrom (A) | 0.67 |
Schaftdurchmesser(mm) | 6 |
Schaftlänge(mm) | 18 |
Schrittwinkel(°) | 1.8 |
Encoder Spezifikation | |
Ausgangsstrom(mA) | 20 |
Ausgangsfrequenz | ≤30KHz |
Nennspannung(V) | 5 |
Auflösung(CPR) | 300 |
Ausgang Hochspannung(VDC) | ≥3.4 |
Ausgang niedrige Spannung(VDC) | ≤0.3 |
Ausgangssignalkanäle | 2 Kanäle |
