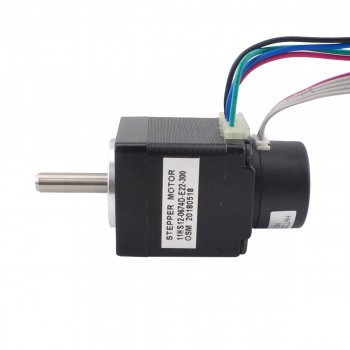

Nema 11 Closed Loop Schrittmotor 0,07 Nm mit Encoder 300CPR 1.8 Grad 0.67A 3.75V Bipolar Schrittmotor mit Encoder
- Handbücher und Dokumentation: Motordatenblatt:
Halloween Sonderangebot 2025:
- Alle Leckereien Keine Tricks
- 6% Rabatt auf den Gesamtbetrag.
- GenieBen Sie Rabatt an der Kasse.
- Gültig bis 4. November 2025
Preis:€43.91
Das könnte Sie auch interessieren
Nema 11 Closed Loop Schrittmotor 0,07 Nm mit Encoder 300CPR 1.8 Grad 0.67A 3.75V Bipolar Schrittmotor mit Encoder
Spezifikation
Hersteller #: 11HS12-0674D-E22-300
Motorentyp: Bipolar
Schrittwinkel: 1.8 Grad
Haltemoment: 0.07Nm(9.91oz.in)
Strom: 0.67A
Stromspannung: 3.75V
Phasenwiderstand: 5.60ohms
Induktivität: 4.00mH ± 20%(1KHz)
Rahmengröße: 28 x 28mm
Motorlänge: 32mm
Schaftdurchmesser: Φ5mm
Schaftlänge: 20mm
Anzahl Leiter: 4
Leitungslänge: 500mm
Encoder Spezifikation
Antriebsspannung: 5VDC
Ausgangsstrom: ≤20mA
Auflösung: 300cpr
Ausgangssignal: 2 Kanäle
Schaftdurchmesser: Φ5mm
Ausgangsfrequenz: ≤30KHz
Ausgang niedrige Spannung: ≤0.3VDC
Ausgang Hochspannung: ≥3.4VDC
Verbindung
|
A+
|
A-
|
B+
|
B-
|
|
Schwarz
|
Grün
|
Rot
|
Blau
|
| Spezifikation | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Haltemoment (Ncm) | 7 |
| Haltemoment (oz.in) | 9.915 |
| Induktivität(mH) | 4.0 |
| Leitungslänge(mm) | 500 |
| Nema Größe | Nema 11 |
| Anzahl der Leiter | 4 |
| Phasenwiderstand(ohm) | 5.6 |
| Nennstrom (A) | 0.67 |
| Schaftdurchmesser(mm) | 5 |
| Schaftlänge(mm) | 20 |
| Schrittwinkel(°) | 1.8 |
| Encoder Spezifikation | |
| Ausgangsstrom(mA) | 20 |
| Ausgangsfrequenz | ≤30KHz |
| Nennspannung(V) | 5 |
| Auflösung(CPR) | 300 |
| Ausgang Hochspannung(VDC) | ≥3.4 |
| Ausgang niedrige Spannung(VDC) | ≤0.3 |
| Ausgangssignalkanäle | 2 Kanäle |
