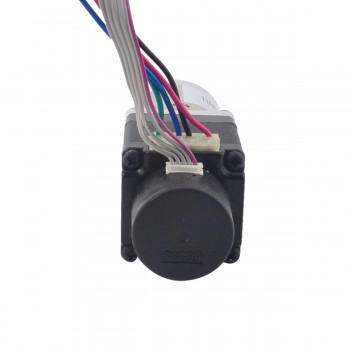

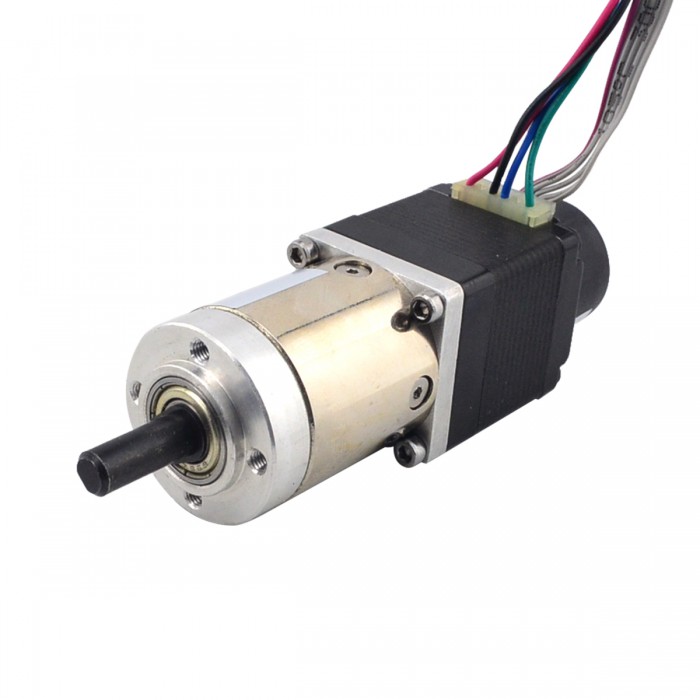

Nema 11 Closed-Loop Getriebeschrittmotor 27:1 mit Encoder 300CPR 0.07Nm 1.8 Grad 0.67A 4 Drähte Getriebe Schrittmotor
- Handbücher und Dokumentation: Motordatenblatt:
Nema 11 Geschlossener Kreislauf Getriebeschrittmotor 27:1 mit Encoder 300CPR 0.07Nm 1.8 Grad 0.67A 4 Drähte Getriebe Schrittmotor
Spezifikation
Hersteller #: 11HS12-0674D-PG27-E22-300
Motorentyp: Bipolar
Schrittwinkel ohne Getriebe: 1.8 Grad
Haltemoment ohne Getriebe: 0.07Nm(9.91oz.in)
Strom: 0.67A
Phasenwiderstand: 5.60ohms
Stromspannung: 3.75V
Induktivität: 4.00mH ± 20%(1KHz)
Anzahl Leiter: 4
Leitungslänge: 500mm
Getriebespezifikation
Getriebetyp: Planeten
Länge des Getriebes: 35mm
Übersetzungsverhältnis: 26.85
Wirkungsgrad: 81%
Schaftdurchmesser: Φ6mm
Schaftlänge: 18mm
Doppel-D-Schnittlänge: 12mm
Zahnspiel bei Nulllast: <=1Grad
Max.zulässiges Drehmoment: 2Nm(283.28oz.in)
Moment Zulässiges Drehmoment: 4Nm(566.56oz.in)
Maximale axiale Belastung der Welle: 5N
Maximale radiale Belastung der Welle: 25N
Encoder Spezifikation
Versorgungsspannung: 5VDC
Ausgangsstrom: ≤20mA
Auflösung: 300cpr
Ausgangssignal: 2 Kanäle
Schaftdurchmesser: Φ4mm
Ausgangsfrequenz: ≤30KHz
Ausgang niedrige Spannung: ≤0.3VDC
Ausgang Hochspannung: ≥3.4VDC
Verbindung
A+
|
A-
|
B+
|
B-
|
Schwarz
|
Grün
|
Rot
|
Blau
|
Spezifikation | |
---|---|
Bipolar/Unipolar | Bipolar |
Haltemoment (Ncm) | 7 |
Haltemoment (oz.in) | 9.915 |
Induktivität(mH) | 4.0 |
Leitungslänge(mm) | 500 |
Nema Größe | Nema 11 |
Anzahl der Leiter | 4 |
Phasenwiderstand(ohm) | 5.6 |
Nennstrom (A) | 0.67 |
Schaftdurchmesser(mm) | 6 |
Schaftlänge(mm) | 18 |
Schrittwinkel(°) | 1.8 |
Encoder Spezifikation | |
Ausgangsstrom(mA) | 20 |
Ausgangsfrequenz | ≤30KHz |
Nennspannung(V) | 5 |
Auflösung(CPR) | 300 |
Ausgang Hochspannung(VDC) | ≥3.4 |
Ausgang niedrige Spannung(VDC) | ≤0.3 |
Ausgangssignalkanäle | 2 Kanäle |
