Nema 14 Bipolarer Schrittmotor mit Planetengetriebe 5:1 0.35 deg 5.4V 0.67A 18Ncm Getriebeschrittmotor
Nema 14 Bipolarer Schrittmotor mit Planetengetriebe 5:1 0.35 deg 5.4V 0.67A 18Ncm Getriebeschrittmotor

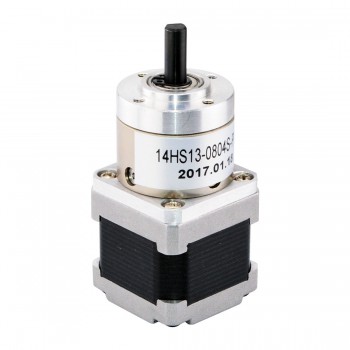

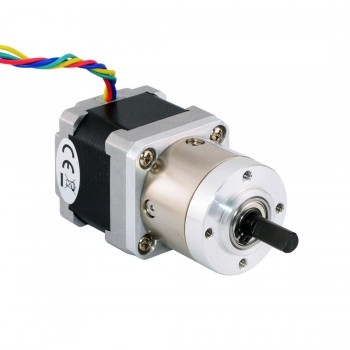

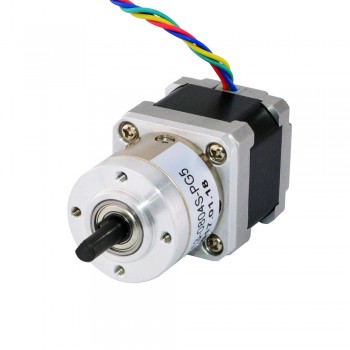

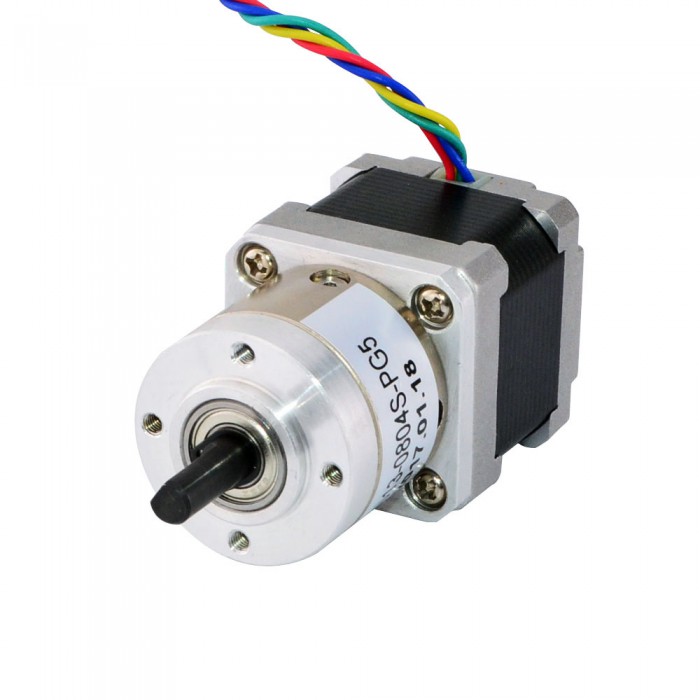

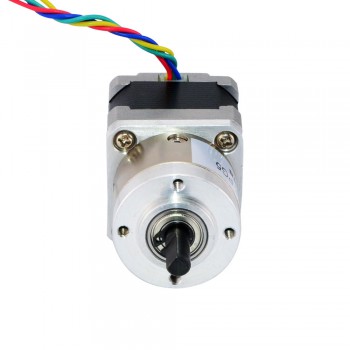

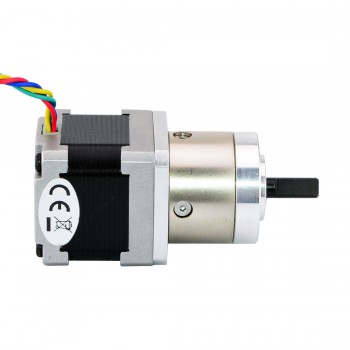

Dieser Nema 14 Schrittmotor mit 33mm Baulänge und 0,8A Nennstrom, integriert ein Planetengetriebe von 5.18: 1 Übersetzungsverhältnis.
Elektrische Spezifikation
- Hersteller #: 14HS13-0804S-PG5
- Motorentyp: Bipolar
- Schrittwinkel: 0.35 Grad
- Haltemoment ohne Getriebe: 18Ncm(25.49oz.in)
- Strom: 0.8A
- Phasenwiderstand: 6.8ohms
- Stromspannung: 5.4V
- Induktivität: 10mH ± 20%(1KHz)
Getriebespezifikation
- Getriebetyp: Planeten
- Übersetzungsverhältnis: 5.18: 1
- Wirkungsgrad: 90%
- Zahnspiel bei Nulllast: <=1 Grad
- Max.zulässiges Drehmoment: 2Nm(283oz.in)
- Moment Zulässiges Drehmoment: 4Nm(566oz.in)
- Maximale axiale Belastung der Welle: 50N
- Maximale radiale Belastung der Welle: 100N
Physikalische Spezifikation
- Rahmengröße: 35 x 35mm
- Motorlänge: 34mm
- Länge des Getriebes: 28.2mm
- Schaftdurchmesser: Φ6mm
- Schaftlänge: 18mm
- Double D-Schnittlänge: 12mm
- Anzahl Leiter: 4
- Leitungslänge: 300mm
- Gewicht: 290g
Verbindung
|
A+
|
A-
|
B+
|
B-
|
|
Rot
|
Grün
|
Gelb
|
Blau
|
Ressourcen
- Vollständiges Datenblatt: 14HS13-0804S-PG5.pdf
- Drehmomentkurve: 14HS13-0804S-PG5_Torque_Curve.pdf
| Getriebespezifikation | |
|---|---|
| Zahnspiel bei Nulllast(Max.°) | 1 |
| Wirkungsgrad | 90% |
| Übersetzungsverhältnis | 5.18:1 |
| Länge des Getriebes(mm) | 28.2 |
| Getriebetyp | Planeten |
| Max. Zulässiges Drehmoment(Ncm) | 200 |
| Max. Zulässiges Drehmoment(oz.in) | 283.2 |
| Moment Zulässiges Drehmoment(Ncm) | 566.4 |
| Maximale axiale Belastung der Welle(N) | 50 |
| Maximale radiale Belastung der Welle(N) | 100 |
| Spezifikation | |
| Induktivität(mH) | 4.5 |
| Leitungslänge(mm) | 500 |
| Nema Größe | Nema 14 |
| Anzahl der Leiter | 4 |
| Phasenwiderstand(ohm) | 3.2 |
| Nennstrom (A) | 1 |
| Schaftdurchmesser(mm) | 6 |
| Schaftlänge(mm) | 18 |
| Bipolar/Unipolar | Bipolar |
| Haltemoment ohne Getriebe(Ncm) | 18 |
| Haltemoment ohne Getriebe(oz.in) | 19.8 |
| Motorlänge(mm) | 34 |
| Einzelne Welle/Doppelwelle | Einzelne Welle |
| Abtriebswellentyp | D-Cut |
| Physikalische Spezifikation | |
| Gewicht(g) | 400 |
