Nema 17 Externer Schrittmotor Linearaktuator 34mm Stapel 0.7A Leitung 4.877mm/0.192" Länge 150mm

Nema 17 Externer Schrittmotor Linearaktuator 34mm Stapel 0.7A Leitung 4.877mm/0.192" Länge 150mm
Artikelnummer:17LS13-0704Q-150E
Rezension schreiben
Preis:€66.28
Menge:- +

Mengenpreis:
Kaufmenge Einzelpreis Rabatt
5 €62.96 5%
10 €61.64 7%
50 €59.65 10%
100 €56.34 15%
In den Warenkorb legen

Nema 17 Externer Schrittmotor Linearaktuator 34mm Stapel  0.7A Leitung 4.877mm/0.192" Länge 150mm

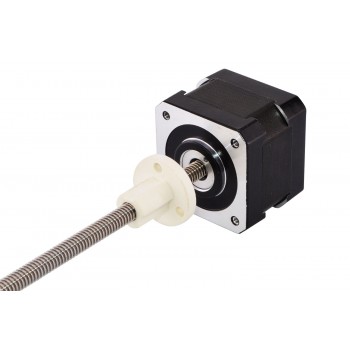

Das Motorteil ist 34mm Körper 1.8 Grad 0.7A Nema 17 Schrittmotor, und es hat mit einem 5.54mm (0.2181 ") Durchmesser 150mm (5.9055") Länge Gewindespindel und einer POM-Schraubenmutter integriert, der lineare Hub beträgt 4.877mm (0,192 ") pro Umdrehung.



Elektrische Spezifikation

  • Hersteller #: 17LS13-0704Q-150E
  • Motorentyp: Externer Linearmotor
  • Schrittwinkel: 1.8°
  • Min. Schubkraft: 105N (300pps)
  • Strom: 0.7A
  • Phasenwiderstand: 7.2ohms
  • Stromspannung: 5V
  • Induktivität: 10.6mH±20%(1KHz)

Physikalische Spezifikation

  • Rahmengröße: 42 x 42mm
  • Körper Länge: 34mm
  • Leitspindellänge: 150mm(5.9055")
  • Leitspindeldurchmesser: Φ5.54mm(0.2181")
  • Führen/Schritt: 0.024384mm(0.00096" )
  • Führungsweg/Umdrehung: 4.877mm(0.192")
  • Anzahl Leiter: 4
  • Leitungslänge: 300mm
  • Gewicht: 241g

Verbindung

A+
A-
B+
B-
Rot
Rot/Weiss
Grün/Weiss
Grün



Ressourcen

Vollständiges Datenblatt: 17LS13-0704Q-150E.pdf

Précédent: Nema 17 Externer Schrittmotor Linearaktuator 34mm Stapel 0.7A Leitung 2.4384mm/0.096" Länge 150mm
Suivant: Nema 17 Non-captive Linearer Schrittmotor 48mm Stapel 2.6A Leitung 0.794mm/0.031" Länge 250mm
Elektrische Spezifikation
Bipolar/Unipolar Bipolar
Induktivität(mH) 10.6
Min. Schubkraft(N) 105
Motorentyp Extern
Phasenwiderstand(ohm) 7.2
Nennstrom (A) 0.7
Schrittwinkel(°) 1.8
Physikalische Spezifikation
Körper Länge(mm) 33.8
Rahmengröße(mm) 42x42
Leitspindeldurchmesser(mm) 5.54
Leitspindellänge(mm) 150
Spindelsteigung(mm) 4.8768
Leitspindelhub/Schrittlänge(mm) 0.024384
Anzahl der Leiter 4
Leitungslänge(mm) 300
