Nema 17 Externer Schrittmotor Linearaktuator 12V 1.8 Grad 26Ncm 34mm Stapel 0.4A Führen 2mm/0.07874" Länge 150mm
- Handbücher und Dokumentation: Vollständiges Datenblatt:
Nema 17 Externer Schrittmotor Linearaktuator 12V 1.8 Grad 26Ncm 34mm Stapel 0.4A Führen 2mm/0.07874" Länge 150mm

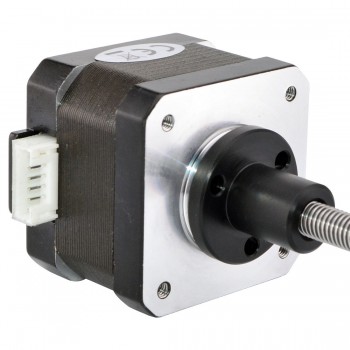

Dieses Modell ist linearer Schrittmotor der Wirtschaft, der Nema 17 Extern linearen Auslöser nannte, der Motorteil ist 34mm 1.8 Grad 0.4A Nema 17 Schrittmotor. Es wurde mit einer 150 mm Tr6.35x2 Gewindestange und einer POM Schraubenmutter entlang der Gewindestange integriert.
Elektrische Spezifikation
Hersteller #: 17LS13-0404E-150D
Motorentyp: Externer Linearmotor
Schrittwinkel: 1.8 Grad
Haltemoment: 26Ncm(36.8oz.in)
Strom: 0.4A
Phasenwiderstand: 30ohms
Stromspannung: 12V
Induktivität: 37mH ± 20%(1KHz)
Physikalische Spezifikation
Rahmengröße: 42 x 42mm
Körper Länge: 34mm
Leitspindellänge: 150mm(5.9055")
Leitspindeldurchmesser: Φ6.35mm(0.25")
Führen/Schritt: 0.01mm(0.0003937" )
Spindelsteigung: 2mm(0.0787")
Anzahl Leiter: 4
Leitungslänge: 400mm
Gewicht: 400g
Verbindung
A+
|
A-
|
B+
|
B-
|
Rot
|
Braun
|
Gelb
|
Grün
|
Elektrische Spezifikation | |
---|---|
Bipolar/Unipolar | Bipolar |
Haltemoment (Ncm) | 26 |
Haltemoment (oz.in) | 36.8 |
Induktivität(mH) | 37 |
Motorentyp | Extern |
Phasenwiderstand(ohm) | 30 |
Nennstrom (A) | 0.4 |
Schrittwinkel(°) | 1.8 |
Physikalische Spezifikation | |
Körper Länge(mm) | 34 |
Rahmengröße(mm) | 42x42 |
Leitspindeldurchmesser(mm) | 6.35 |
Leitspindellänge(mm) | 150 |
Spindelsteigung(mm) | 2 |
Leitspindelhub/Schrittlänge(mm) | 0.01 |
Anzahl der Leiter | 4 |
Leitungslänge(mm) | 400 |
