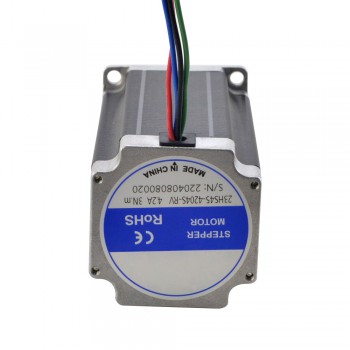

Nema 23 Schrittmotor 3Nm 1,8 Grad 4.2A 4 Drähte für NMRV30 Schneckenrad Untersetzungsgetriebe
Nema 23 Schrittmotor 3Nm 1,8 Grad 4.2A 4 Drähte für NMRV30 Schneckenrad Untersetzungsgetriebe
Elektrische Spezifikation
Hersteller #: 23HS45-4204S-RV
Motorentyp: Bipolar
Schrittwinkel: 1,8 Grad
Haltemoment: 3.0Nm(425oz.in)
Strom: 4.2A
Phasenwiderstand: 0.88ohms
Induktivität: 3.4mH ± 20%(1KHz)
Physikalische Spezifikation
Rahmengröße: 57 x 57mm
Körper Länge: 113mm
Schaftdurchmesser: Φ9mm
Schaftlänge: 25mm
Keilnutlänge: 20mm
Anzahl Leiter: 4
Leitungslänge: 400mm
Gewicht: 1.8kg
Verbindung
| A+ | A- | B+ | B- |
| Schwarz | Grün | Rot | Blau |
Ressourcen
- Vollständiges Datenblatt:23HS45-4204S-RV.pdf
- Drehmomentkurve:23HS45-4204S-RV_Torque_Curve.pdf
| Elektrische Spezifikation | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Haltemoment (Ncm) | 300 |
| Haltemoment (oz.in) | 425 |
| Induktivität(mH) | 3.4 |
| Phasenwiderstand(ohm) | 0.88 |
| Nennstrom (A) | 4.2 |
| Schrittwinkel(deg.) | 1.8 |
| Physikalische Spezifikation | |
| Körper Länge(mm) | 113 |
| Rahmengröße(mm) | Nema 23 (57 x 57) |
| Leitungslänge(mm) | 400 |
| Anzahl der Leiter | 4 |
| Schaftdurchmesser(mm) | 9 |
| Schaftlänge(mm) | 25 |
| Einzelne Welle/Doppelwelle | Einzelne Welle |
| Abtriebswellentyp | Keilnut |
| IP-Bewertung | 40 |
