NEMA 24 Externer Acme Linearschrittmotor 1.8 Grad 4.5Nm 5.0A Schrittmotor Linearantriebe

NEMA 24 Externer Acme Linearschrittmotor 1.8 Grad 4.5Nm 5.0A Schrittmotor Linearantriebe
Artikelnummer:24E30S5004HG5-200RS
Rezension schreiben
Preis:€75.29
Menge:- +

Mengenpreis:
Kaufmenge Einzelpreis Rabatt
5 €72.87 3%
10 €70.44 6%
50 €68.01 10%
100 €65.58 13%
In den Warenkorb legen

NEMA 24 Externer Acme Linearschrittmotor 1.8 Grad 4.5Nm 5.0A Schrittmotor Linearantriebe

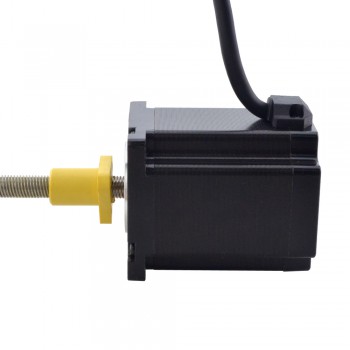

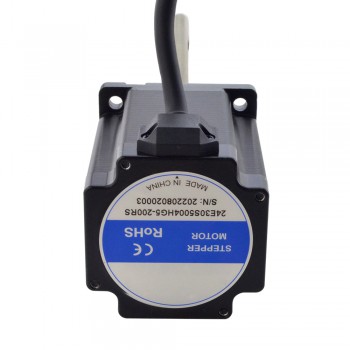

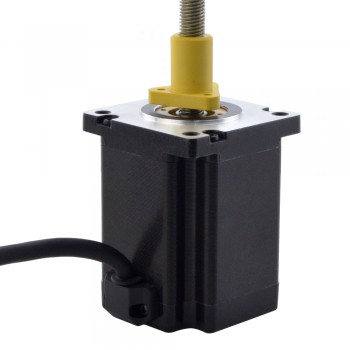

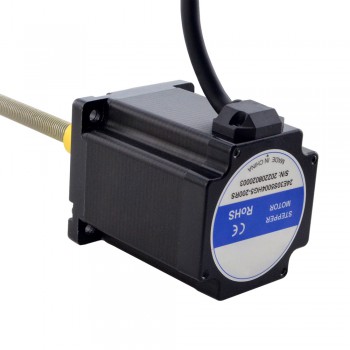

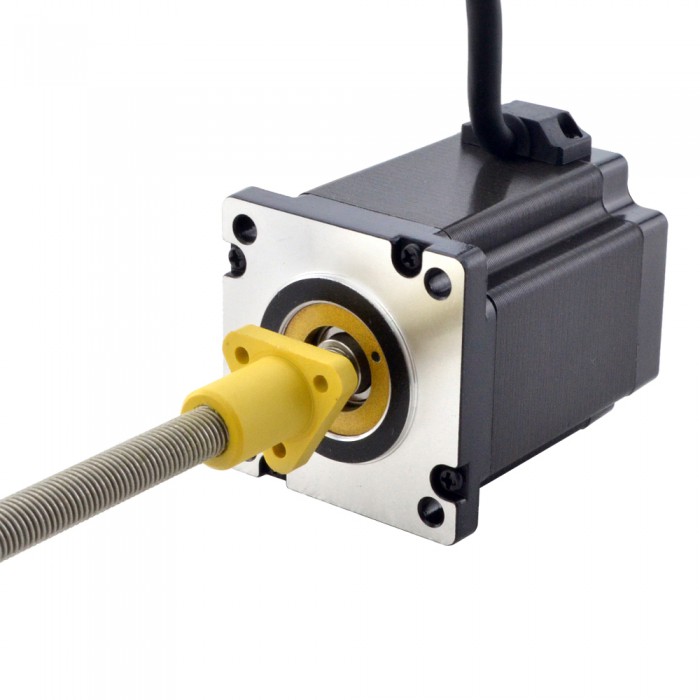

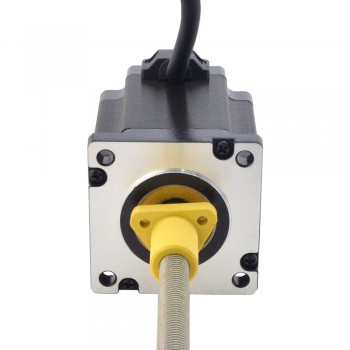

Bei diesem Modell handelt es sich um einen Nema 24 ACME Screw Linear Schrittmotor mit 75mm Körperlänge, 1,8 Grad Schrittwinkel und 5A Nennstrom. Es ist mit einem Durchmesser von Φ9,525 mm (0,375 Zoll), einer ACME-Schraubenlänge von 200 mm (7,8740 Zoll) und einer POM-Schraubenmutter integriert, der lineare Hub beträgt 5,08 mm (0,2 Zoll) pro Umdrehung.



Elektrische Spezifikation

Hersteller #: 24E30S5004HG5-200RS

Motorentyp: Extern(ACME)

Schrittwinkel: 1.8°

Haltemoment: 2.5Nm(354.1oz.in)

Strom: 5A

Phasenwiderstand: 0.57ohms

Induktivität: 2mH±20%(1KHz)



Physikalische Spezifikation

Rahmengröße: 60 x 60mm

Körper Länge: 75mm

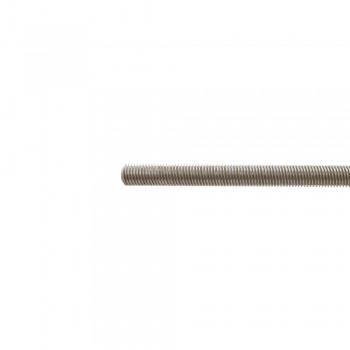

Leitspindellänge: 200mm(7.8740")

Leitspindeldurchmesser: Φ9.525mm(0.375")

Führen/Schritt: 0.0254mm(0.001")

Führungsweg/Umdrehung: 5.08mm(0.2")

Anzahl Leiter: 4

Anzahl der Thread-Starts: 4

Leitungslänge: 500mm



Verbindung

A+ A- B+ B-
Rot Rot/Weiss Grün Grün/Weiss
Précédent: NEMA 23 Nicht-gefangener Acme Linearer Schrittmotor 1.8° 4.0A 1.8Nm 76mm Stapelschraube Steigung 5.08mm
Suivant: NEMA 34 Externer Acme Linearschrittmotor 5.5A 4.5Nm 5.5A 75mm Stapel Führen 2.54mm Leitungslänge 200mm
Elektrische Spezifikation
Bipolar/Unipolar Bipolar
Induktivität(mH) 2
Phasenwiderstand(ohm) 0.57
Nennstrom (A) 5.0
Schrittwinkel(deg.) 1.8
Linearmotortyp Extern(Acme)
Physikalische Spezifikation
Körper Länge(mm) 75
Rahmengröße(mm) Nema 24 (60 x 60)
Leitungslänge(mm) 500
Leitspindeldurchmesser(mm) 9.525
Leitspindellänge(mm) 200
Anzahl der Leiter 4
Führungsweg/Umdrehung(mm) 5.08
Leitspindelhub/Schrittlänge(mm) 0.0254
IP-Bewertung 40
