NEMA 23 Externer Linearer Schrittmotor Kugelumlaufspindel 1.8 Grad 1.8Nm 4A Linearaktuatoren mit Schrittmotor
NEMA 23 Externer Linearer Schrittmotor Kugelumlaufspindel 1.8 Grad 1.8Nm 4A Linearaktuatoren mit Schrittmotor

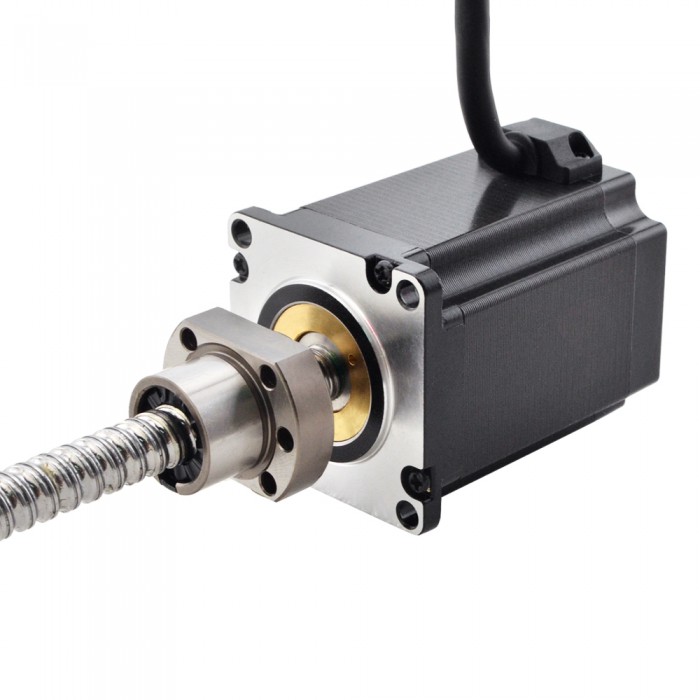

Bei diesem Modell handelt es sich um einen Nema 23 Kugelumlauf-Linearschrittmotor mit 75mm Körperlänge, 1,8 Grad Schrittwinkel und 4A Nennstrom. Es ist mit einer Kugelumlaufspindel mit einem Durchmesser von 12 mm (0,4724 Zoll) und einer Länge von 200 mm (7,8740 Zoll) und einer Stahlgewindemutter integriert. Der lineare Hub beträgt 5 mm (0,1969 Zoll) pro Umdrehung.
Elektrische Spezifikation
Hersteller #: 23E30S4004BVL5-200RS
Motorentyp: Extern (Kugelumlaufspindel)
Schrittwinkel: 1.8°
Haltemoment: 1.8Nm(254.90oz.in)
Strom: 4A
Phasenwiderstand: 0.9ohms
Induktivität: 4.5mH±20%(1KHz)
Genauigkeitsgrad: C7
Physikalische Spezifikation
Rahmengröße: 57 x 57mm
Körper Länge: 75mm
Leitspindellänge: 200mm(7.8740")
Leitspindeldurchmesser: Φ12mm(0.4724")
Führen/Schritt: 0.025mm(0.0009843")
Führungsweg/Umdrehung: 5mm(0.1969")
Anzahl Leiter: 4
Leitungslänge: 500mm
Verbindung
| A+ | A- | B+ | B- |
| Rot | Rot/Weiss | Grün | Grün/Weiss |
Ressourcen
23E30S4004BVL5-200RS_Full_Datasheet.pdf
| Elektrische Spezifikation | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Induktivität(mH) | 4.5 |
| Phasenwiderstand(ohm) | 0.9 |
| Nennstrom (A) | 4.0 |
| Schrittwinkel(deg.) | 1.8 |
| Linearmotortyp | Extern(Ball Screw) |
| Physikalische Spezifikation | |
| Körper Länge(mm) | 75 |
| Rahmengröße(mm) | Nema 23 (57 x 57) |
| Leitungslänge(mm) | 500 |
| Leitspindeldurchmesser(mm) | 12 |
| Leitspindellänge(mm) | 200 |
| Anzahl der Leiter | 4 |
| Führungsweg/Umdrehung(mm) | 5 |
| Leitspindelhub/Schrittlänge(mm) | 0.025 |
| IP-Bewertung | 40 |
