NEMA 23 Externer Acme-Schrittmotor Linearaktuator 1.5A 1.8° 0.3Nm 34mm Stack-Schraubensteigung 6.35mm
NEMA 23 Externer Acme-Schrittmotor Linearaktuator 1.5A 1.8° 0.3Nm 34mm Stack-Schraubensteigung 6.35mm

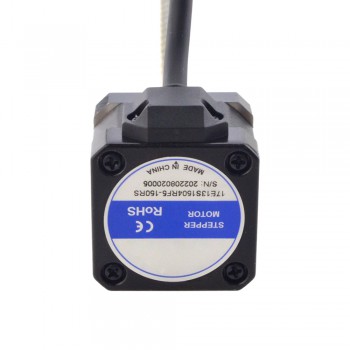

Bei diesem Modell handelt es sich um einen Nema 17 ACME Screw Linear Schrittmotor mit 34mm Körperlänge, 1,8 Grad Schrittwinkel und 1,5A Nennstrom. Es ist mit einem Durchmesser von Φ6,35 mm (0,25 Zoll), einer ACME-Schraubenlänge von 150 mm (5,9055 Zoll) und einer POM-Schraubenmutter integriert, der lineare Hub beträgt 6,35 mm (0,25 Zoll) pro Umdrehung.
Elektrische Spezifikation
Hersteller #: 17E13S1504RF5-150RS
Motorentyp: Extern(ACME)
Schrittwinkel: 1.8°
Haltemoment: 0.3Nm(42.48oz.in)
Strom: 1.5A
Phasenwiderstand: 1.7ohms
Induktivität: 2.5mH±20%(1KHz)
Physikalische Spezifikation
Rahmengröße: 42 x 42mm
Körper Länge: 34mm
Leitspindellänge: 150mm(5.9055")
Leitspindeldurchmesser: Φ6.35mm(0.25")
Führen/Schritt: 0.03175mm(0.00125")
Führungsweg/Umdrehung: 6.35mm(0.25")
Anzahl Leiter: 4
Anzahl der Thread-Starts: 4
Leitungslänge: 500mm
Verbindung
| A+ | A- | B+ | B- |
| Rot | Rot/Weiss | Grün | Grün/Weiss |
Ressourcen
17E13S1504RF5-150RS_Full_Datasheet.pdf
| Elektrische Spezifikation | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Induktivität(mH) | 2.5 |
| Phasenwiderstand(ohm) | 1.7 |
| Nennstrom (A) | 1.5 |
| Schrittwinkel(deg.) | 1.8 |
| Linearmotortyp | Extern(Acme) |
| Physikalische Spezifikation | |
| Körper Länge(mm) | 34 |
| Rahmengröße(mm) | Nema 17 (42 x 42) |
| Leitungslänge(mm) | 500 |
| Leitspindeldurchmesser(mm) | 6.35 |
| Leitspindellänge(mm) | 150 |
| Anzahl der Leiter | 4 |
| Führungsweg/Umdrehung(mm) | 6.35 |
| Leitspindelhub/Schrittlänge(mm) | 0.03175 |
| IP-Bewertung | 40 |
