NEMA 17 Externer linearer Schrittmotor Kugelumlaufspindel 2.5A 1.8° 0.5Nm 48mm Stapelgewindesteigung 1mm

NEMA 17 Externer linearer Schrittmotor Kugelumlaufspindel 2.5A 1.8° 0.5Nm 48mm Stapelgewindesteigung 1mm
Artikelnummer:17E19S2504BSM5-150RS
Rezension schreiben
Preis:€122.36
Menge:- +

Mengenpreis:
Kaufmenge Einzelpreis Rabatt
5 €118.41 3%
10 €114.47 6%
50 €110.52 10%
100 €106.57 13%
In den Warenkorb legen

NEMA 17 Externer linearer Schrittmotor Kugelumlaufspindel 2.5A 1.8° 0.5Nm 48mm Stapelgewindesteigung 1mm

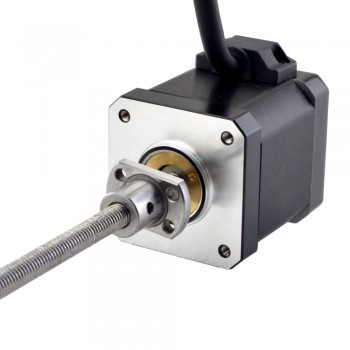

Bei diesem Modell handelt es sich um einen Nema 17 Kugelumlauf-Linearschrittmotor mit 48mm Körperlänge, 1,8 Grad Schrittwinkel und 2,5A Nennstrom. Es ist mit einer Kugelumlaufspindel mit einem Durchmesser von 6 mm (0,2362 Zoll) und einer Länge von 150 mm (5,9055 Zoll) und einer Stahlgewindemutter integriert. Der lineare Hub beträgt 1 mm (0,03937 Zoll) pro Umdrehung.



Elektrische Spezifikation

Hersteller #: 17E19S2504BSM5-150RS

Motorentyp: Extern (Kugelumlaufspindel)

Schrittwinkel: 1.8°

Haltemoment: 0.5Nm(70.81oz.in)

Strom: 2.5A

Phasenwiderstand: 0.78ohms

Induktivität: 1.5mH±20%(1KHz)

Genauigkeitsgrad: C7



Physikalische Spezifikation

Rahmengröße: 42 x 42mm

Körper Länge: 48mm

Leitspindellänge: 150mm(5.9055")

Leitspindeldurchmesser: Φ6mm(0.2362")

Führen/Schritt: 0.005mm(0.0001969")

Führungsweg/Umdrehung: 1mm(0.03937")

Anzahl Leiter: 4

Leitungslänge: 500mm



Verbindung

A+ A- B+ B-
Rot Rot/Weiss Grün Grün/Weiss



Ressourcen



Lead Screw End Machining

NEMA 17 Externer linearer Schrittmotor Kugelumlaufspindel 2.5A 1.8° 0.5Nm 48mm Stapelgewindesteigung 1mm



Anti-Backlash Nut



OYOSTEPPER provides anti-backlash nut for external lead screw linear actuator (except Size 34) and non-captive lead screw linear actuator (except size 24 and 34).

There should be a nominal backlash between lead screw and OYOSTEPPER standard plastic nut after millions of cycles. OYOSTEPPER guarantees few millions of cycles but physical backlash can be increased. To reduce or eliminate backlash, OYOSTEPPER provides spring pressure structure of anti-backlash nut.

NEMA 17 Externer linearer Schrittmotor Kugelumlaufspindel 2.5A 1.8° 0.5Nm 48mm Stapelgewindesteigung 1mm



Encoders

NEMA 17 Externer linearer Schrittmotor Kugelumlaufspindel 2.5A 1.8° 0.5Nm 48mm Stapelgewindesteigung 1mm



According to application requirements, customer can easily choose encoders via index output or non-index type and thru output method as single ended or differential output.

Also various resolution can be chosen freely for easier and precise positioning.

All OYOSTEPPER standard encoders are optical and incremental. When you choose encoder, please carefully look into options especially size, resolution, index and output method.



Brakes



Especially Vertical applications or holding motors from sudden power-off status, OYOSTEPPER standard power-off brakes for NEMA14, 17, 23, 24 and 34 sizes will be helpful to reduce concern of customers.

NEMA 17 Externer linearer Schrittmotor Kugelumlaufspindel 2.5A 1.8° 0.5Nm 48mm Stapelgewindesteigung 1mm



Wiring, Cabling and Connectors

NEMA 17 Externer linearer Schrittmotor Kugelumlaufspindel 2.5A 1.8° 0.5Nm 48mm Stapelgewindesteigung 1mm



Flying wire leads or connectors

Twisting wire leads

Heat shrink or expandable tubing

Cable housings



Teflon Coated Screw



If customer's applications require greaseless screw and nut combination, OYOSTEPPER offers teflon coated lead screw of stepper linear actuator.

Teflon coated lead screw stepper linear actuator enables it's longer life cycle and better thrust force generation against conventional SUS lead screw.

Teflon coating can be applied in the whole range of lead screw options in OYOSTEPPER and all types of linear actuators such as External, Non-Captive, and Captive.

In addition, Anti-backlash nut also can be combined with teflon coated screw too.

NEMA 17 Externer linearer Schrittmotor Kugelumlaufspindel 2.5A 1.8° 0.5Nm 48mm Stapelgewindesteigung 1mm

Précédent: NEMA 17 Externer linearer Schrittmotor Kugelumlaufspindel 1.5A 1.8° 0.3Nm Schrittmotor Linearaktuator
Suivant: NEMA 17 Externer linearer Schrittmotor Kugelumlaufspindel 2.5A 1.8° 0.5Nm 48mm Stapelgewindesteigung 2mm
Elektrische Spezifikation
Bipolar/Unipolar Bipolar
Induktivität(mH) 1.5
Phasenwiderstand(ohm) 0.78
Nennstrom (A) 2.5
Schrittwinkel(deg.) 1.8
Linearmotortyp Extern(Ball Screw)
Physikalische Spezifikation
Körper Länge(mm) 48
Rahmengröße(mm) Nema 17 (42 x 42)
Leitungslänge(mm) 500
Leitspindeldurchmesser(mm) 6
Leitspindellänge(mm) 150
Anzahl der Leiter 4
Führungsweg/Umdrehung(mm) 1
Leitspindelhub/Schrittlänge(mm) 0.005
IP-Bewertung 40
