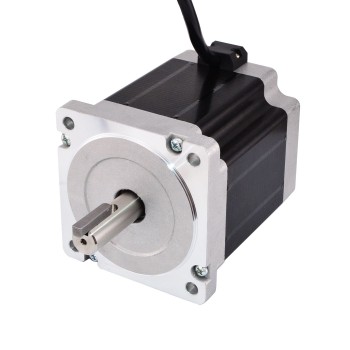

Schlüsselweg Doppel Schacht Nema 34 Schrittmotore 1.8 Grad 7.07Nm 4.24A 4 Drähte CNC Schrittmotor

Schlüsselweg Doppel Schacht Nema 34 Schrittmotore 1.8 Grad 7.07Nm 4.24A 4 Drähte CNC Schrittmotor
Artikelnummer:34HS38-4204D
Rezension schreiben
Preis:€57.39
Menge:- +

Mengenpreis:
Kaufmenge Einzelpreis Rabatt
5 €54.52 5%
10 €53.38 7%
50 €51.66 10%
100 €48.79 15%
In den Warenkorb legen

Schlüsselweg Doppel Schacht Nema 34 Schrittmotore 1.8 Grad  7.07Nm 4.24A 4 Drähte CNC Schrittmotor



Dies ist ein Doppelwellenmotor mit einer 15mm langen Hintere Welle und dem Schaftdurchmesser ist 12mm. Gewindebohrungen sind auf der Hintere-Endkappe verfügbar, die für Bremsen, Encoder für Handräder verwendet werden können.



Elektrische Spezifikation

  • Hersteller #: 34HS38-4204D
  • Motorentyp: Bipolar
  • Schrittwinkel: 1.8 Grad
  • Haltemoment: 7.07Nm(1001oz.in)
  • Strom: 4.24A
  • Stromspannung: 3.39V
  • Phasenwiderstand: 0.8ohms
  • Induktivität: 8mH ± 20%(1KHz)

Physikalische Spezifikation

  • Rahmengröße: 86 x 86mm
  • Körper Länge: 98mm
  • Schaftdurchmesser: Φ14mm
  • Schaftlänge: 37mm
  • Schlüsselweg Schacht: 25mm
  • Hintere Schaftlänge: 15mm
  • Durchmesser der hinteren Welle: 12mm
  • Anzahl Leiter: 4
  • Leitungslänge: 500mm

Verbindung

A+
A-
B+
B-
Rot
Schwarz
Gelb
Blau



Ressourcen

Motordatenblatt: 34HS38-4204D.pdf

Précédent: Doppelwelle Nema 34 CNC-Schrittmotor 8,5 Nm 5A 1.8 Grad 5V für CNC-Fräsfräsmaschine
Suivant: Keilnut Doppelwelle Nema 34 CNC-Schrittmotor 1.8 Grad 8,5 Nm 5A 5V 4 Drähte CNC Schrittmotor
Elektrische Spezifikation
Bipolar/Unipolar Bipolar
Haltemoment (Ncm) 707
Haltemoment (oz.in) 1001
Induktivität(mH) 8
Phasenwiderstand(ohm) 0.8
Nennstrom (A) 4.24
Schrittwinkel(°) 1.8
Physikalische Spezifikation
Körper Länge(mm) 98
Rahmengröße(mm) 86x86
Einzelne Welle/Doppelwelle Doppelwelle
Abtriebswellentyp Keilnut
Schaftdurchmesser(mm) 14
Schaftlänge(mm) 37
Anzahl der Leiter 4
Leitungslänge(mm) 500
Gewicht(g) 3400
  • Stecker: Molex, Harwin, Tyco/AMP, JST etc.
  • Anschlussdrähte & Kabel: Sonderlängen, Schutzschlauch
  • Welle: Rund, D-Cut, Quergebohrt, Keilnut, Gewinde oder Hohl
  • Wicklung: Widerstand, Induktivität, Nennstrom, usw.
