NEMA 11 Linearer Schrittmotor mit Externer Kugelumlaufspindel 1,0A 46mm Stapelgewindesteigung 2mm Steigungslänge 150 mm

NEMA 11 Linearer Schrittmotor mit Externer Kugelumlaufspindel 1,0A 46mm Stapelgewindesteigung 2mm Steigungslänge 150 mm
Artikelnummer:11E18S1004BAM5-150RS
Rezension schreiben
Preis:€122.36
Menge:- +

Mengenpreis:
Kaufmenge Einzelpreis Rabatt
5 €118.41 3%
10 €114.47 6%
50 €110.52 10%
100 €106.57 13%
In den Warenkorb legen

NEMA 11 Linearer Schrittmotor mit Externer Kugelumlaufspindel 1,0A 46mm Stapelgewindesteigung 2mm Steigungslänge 150 mm

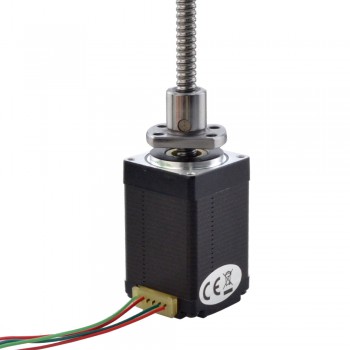

Bei diesem Modell handelt es sich um einen Nema 11 Kugelumlauf-Linearschrittmotor mit 46mm Körperlänge, 1,8 Grad Schrittwinkel und 1A Nennstrom. Es ist mit einer Kugelumlaufspindel mit einem Durchmesser von 6 mm (0,2362 Zoll) und einer Länge von 150 mm (5,9055 Zoll) und einer Stahlgewindemutter integriert. Der lineare Hub beträgt 2 mm (0,07874 Zoll) pro Umdrehung.



Elektrische Spezifikation

Hersteller #: 11E18S1004BAM5-150RS

Motorentyp: Extern (Kugelumlaufspindel)

Schrittwinkel: 1.8°

Haltemoment: 0.1Nm(14.16oz.in)

Strom: 1A

Phasenwiderstand: 3ohms

Induktivität: 2mH±20%(1KHz)

Genauigkeitsgrad: C7



Physikalische Spezifikation

Rahmengröße: 28 x 28mm

Körper Länge: 46mm

Leitspindellänge: 150mm(5.9055")

Leitspindeldurchmesser: Φ6mm(0.2362")

Führen/Schritt: 0.01mm(0.0003937")

Führungsweg/Umdrehung: 2mm(0.07874")

Anzahl Leiter: 4

Leitungslänge: 300mm



Verbindung

A+ A- B+ B-
Rot Rot/Weiss Grün Grün/Weiss



Ressourcen

11E18S1004BAM5-150RS_Full_Datasheet.pdf

11E18S1004BAM5-150RS.STEP

Précédent: NEMA 11 External Acme Schrittmotor Linearaktuator 1.0A 1.8° 0.12Nm 46mm Stack-Schraubensteigung 5.08mm Leitungslänge 150mm
Suivant: Nema 11 Nicht Gefangen Schrittmotor Linearaktuator 34mm Stapel 0.75A Führen 4.877mm
Elektrische Spezifikation
Bipolar/Unipolar Bipolar
Induktivität(mH) 2
Phasenwiderstand(ohm) 3
Nennstrom (A) 1.0
Schrittwinkel(deg.) 1.8
Linearmotortyp Extern(Ball Screw)
Physikalische Spezifikation
Körper Länge(mm) 46
Rahmengröße(mm) Nema 11 (28 x 28)
Leitungslänge(mm) 300
Leitspindeldurchmesser(mm) 6
Leitspindellänge(mm) 150
Anzahl der Leiter 4
Führungsweg/Umdrehung(mm) 2
Leitspindelhub/Schrittlänge(mm) 0.01
IP-Bewertung 40
